综合布线中电子配线架的应用可以说给布线工程及后期维护带来了巨大的改变，是一种发展趋势。

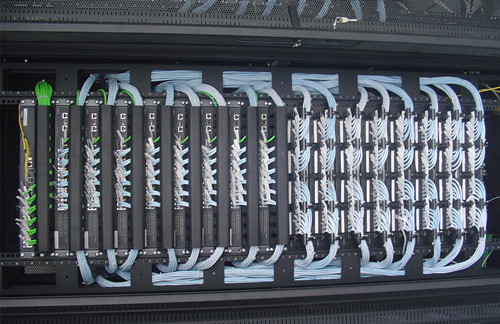

　　一、电子配线架的定义

　　电子配线架，英文为E-panel或者Patch Panel，又称“综合布线管理系统”或者“智能布线管理系统”等，其基本功能是：

　　1、引导跳线，其中包括用LED灯引导的，显示屏文字引导以及声音和机柜顶灯引导等方式;

　　2、实时记录跳线操作，形成日志文档;

　　3、以数据库方式保存所有链路信息;

　　4、以Web方式远程登陆系统。

　　我们把具有以上功能的配线架统称为：电子配线架。目前市面上电子配线架按照其原理可分为端口探测型配线架和链路探测型配线架两种类型，而按布线结构可以分为单配线架方式(Inter Connection)和双配线架方式(Cross Connection)，按跳线种类可分为普通跳线和9针跳线，按配线架生产工艺可分为原产型和后贴传感器条型。

　　二、电子配线架的功能

　　利用电子配线架，能大大减少工作人员的人工误差，以及工作人员交替造成的数据库混乱。电子配线架能够

　　1、可实时探测配线架之间跳线的链接关系;

　　2、可实时地将探测到的链接关系生成数据库;

　　3、可根据探测到的跳接变化实时地自动更新数据库;

　　这三条原则中第一条是关键，是整个电子配线架的灵魂。如果一个所谓电子配线架不能实时地探测到每一根跳线的两端是连接在那两个端口上，这个系统就失去了管理配线架的意义。而有了这个功能，就可以派生出许多其他非常实用的功能，如LED灯引导跳线操作等等。实际上后两条原则也还是由第一条派生出来的。这里要强调的是实时探测，也就是说一旦有两个端口被连接起来，或两个端口的链接断开了，系统都马上能探测到，延迟时间是以秒计算的。这里顺便提一句，如果连接关系不是探测到的，而是人用手工方法录入到系统里的，那这个系统最多只能算是个布线记录管理软件，绝对不能称之为电子配线架。

　　第二条要强调的是生成数据库，而且要实时地生成。含义是即使系统断电，数据库数据全部丢失，而一但恢复供电，系统可以马上重新扫描每一端口的链接关系并即刻生成新的数据库。

　　第三条原则相对比较容易理解，就是一旦有人进行跳线操作，无论是断开还是连接，系统都应该马上探测到并立即根据刚刚探测到的链接关系更新数据库。这里要强调的是跳接操作是无条件的，系统只关心跳线两端是那两个端口是连起来了还是断开了，跳线的数量和跳线插头的插拔顺序完全没有关系。

　　有了这三个最基本的功能，电子配线架就可以派生出许许多多其他非常有用的功能，例如LED引导跳线功能、跳线操作纠错功能等。我们不妨解释一下他们的工作原理，

　　LED引导跳线就是电子配线架用LED灯的指示引导网管人员完成跳线操作的一种功能。网管人员首先要在数据库里调出要跳接的端口信息，这里要强调的是，能满足上述原则的电子配线架所拥有的数据库是百分之百准确的。根据这些信息，网管人员可以向两个需要连接或断开的端口发出指令，让这两个端口上门的LED指示灯开始闪烁或持续点亮。同时电子配线架系统会保留这个指令，等待配线架跳接关系的改变。网管人员到配线架跟前就可以按照LED灯的指示用跳线连接这两个端口或将这两个端口上的跳线拔掉。当网管人员做这些操作时电子配线架系统在不停地探测所有的端口，当然也包括这两个端口。每当配线架之间的跳线链接关系发生变化的时候，电子配线架系统就会与刚才保存的指令相比对，如果链接关系的变化与刚才指令要求的相同，说明网管人员的操作正确。如果新的链接关系和指令不一样，电子配线架系统就会通过LED灯指示网管人员纠正刚才的操作，直至新的链接关系符合指令的要求。

　　电子配线架的使用大大减少了工作人员的工作压力，网络的连通性进行最大程度的控制，简化网络的规划和运行，方便维护和管理，也最大化利用了整个物理层基础设施，从而增加企业的投资回报率(RIO)。

　　能够对网络的连通性进行最大程度的控制，电子配线架简化网络的规划和运行，方便维护和管理。
