多模光纤中的OM1、OM2、OM3是什么?

时间:2018-06-26 14:39 来源:菲尼特编辑部 作者:小菲 点击:

  我们在平时做设计时牵扯到多模光缆的话,大家都会看到诸如OM1、OM2或OM3这些字样吧,很多人都搞不清这些代表着什么。下面就简单描述一下他们之间的区别吧。

  在讲述其区别之前我们先来恶补一些名词解释:

  850nm:表示光纤传输损耗最小的0.85μm波段;

  1300nm:表示光纤传输比850nm更小的1.30μm波段;

  62.5/125μm:表示光芯外径为62.5μm,加上包层后的外径为125μm;

  50/125μm:表示光芯外径为50μm,加上包层后的外径为125μm;

  其实在ISO/IEC 11801颁布的新多模光纤标准中将多模光纤分为OM1、OM2、OM3这三个等级,我们一般将传统的62.5/125μm称为OM1等级多模光缆,50/125μm称为OM2等级多模光缆,OM3则是指万兆传输的多模光纤。

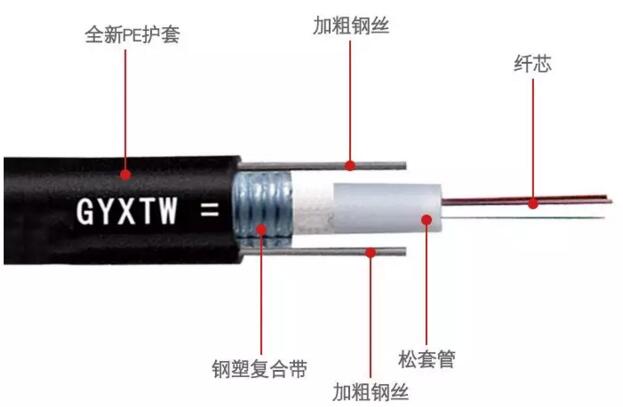

菲尼特多模光纤

  接着我们就来说说它们之间的区别:

  OM1等级多模光纤是采用62.5/125μm规格的多模光纤,其在千兆系统的速率下,850μm波段可以传输300m,1300μm波段可以传输550m,其带宽为200/500MHZ*km @850/1300nm。

  OM2等级多模光纤则多指采用50/125μm规格的多模光纤,由于其光芯外径及包层后外径都比较小,所以它的带宽要大于OM1光钎,其带宽为500/500MHZ*km @850/1300nm,特别是在850nm低价格的vcsel光源出现后,50/125μm光纤在850nm上具有较高的带宽并且可以传输较长的距离,因此很适用与现在主流的1gb/s系统中。

  由于OM1和OM2在早期标准和设计的时候都是以LED光源为基础的,所以对目前主流的高速网络光源vcsel有一定的兼容问题,无法发挥出vcsel的真正带宽,因此需要对其进行改造,为了可以满足更高的10gb/s的传输速度,国际标准化组织ISO、国际电工委员会IEC、美国电信工业联盟ITA-TR42联合起草了新一点的多模光钎标准,并将其标准划分为OM3等级。

  看完以上的内容,相信大家对多模光纤已经有所了解了吧,在之后的综合布线设计中我们就可以根据实际情况选择自己所需要等级的多模光纤了。另外菲尼特提醒一下大家,选择不同等级的多模光纤的同时也要选择相同等级的尾纤和跳纤哦~
