双绞线之十问十答

时间:2018-06-22 14:02 来源:菲尼特编辑部 作者:小菲 点击:

  1、双绞线的RJ45接口线序标号怎么看?我老弄不明白。

  答:将水晶头有金属触点的一面向上,塑料扣片向下,插入RJ-45座的一端向外,触点依次标号为1-8。

  2、我经常听人说什么8P8C,那是什么东东啊?

  答:制作网线需要的RJ-45水晶头前端有八个凹槽,简称“8P”(position,位置);凹槽内的金属触点共有八个,简称“8C”(contact,触点),业界对此有“8P8C”的别称。

  3双绞线中为什么要用两条相互绝缘的铜导线绞合而不是平行呢?平行线不是更容易生产吗?

  答:这是因为网络线上通过的是>10MHz的高频信号,这时导线之间的绝缘线相当于一个介电板,它与导线所形成的电容对高频信号起旁路衰减作用(信号相位被滞后),由于信号频率之高而变得不可忽略,所以平行线传递高频网络信号是不行的。

  但是如果我们将该平行线对双绞,就会在线对形成电容的同时形成一个串联的电感,由电子电路知识可知,电感的作用刚好与电容相反,它使信号相位超前,只要调整电线的绕度,使线对形成的电感与电容就能够刚好抵消,而且随着线对长度的增加二者的作用均同等程度的增加,理想情况下信号就可以无衰减的在双绞线对上传输了。

  4双绞线传输的是模拟信号还是数字信号?可以传电源吗?

  答:双绞线即可以传输模拟信号也可以传输数字信号。这取决于它传出和接受采用的技术。比如清华同方“四网合一”技术最核心的一条就是能够用一条超五类双绞线性将模拟信号、数字信号进行同网传输。而普通电话线传输的就是模拟信号。一般的网线里传输的是模拟信号(它传出和接收是采用的模拟的技术。虽然它传送的信息是数字的)。

  双绞线也可以传电源,但是你要保证传过来的电源符合设备的要求。如设备工作电源是10-12VDC,电流是50MA,双绞线内阻为10Ω/100米(实际使用要测量),若传送的电源是12VDC,要保证设备的使用正常,你只好传送电源在200米以内。如果距离较近(200-300米)并且传输的是低压直流电源,则可以传输。在距离较远(1500米左右)且前端不好取电时,也可以用其中一对线传输220V50Hz交流电,不过不建议在同一根双绞线中既传信号又传电源,如实在要走电源,请用专用电源线,并且和双绞线保持一定距离。

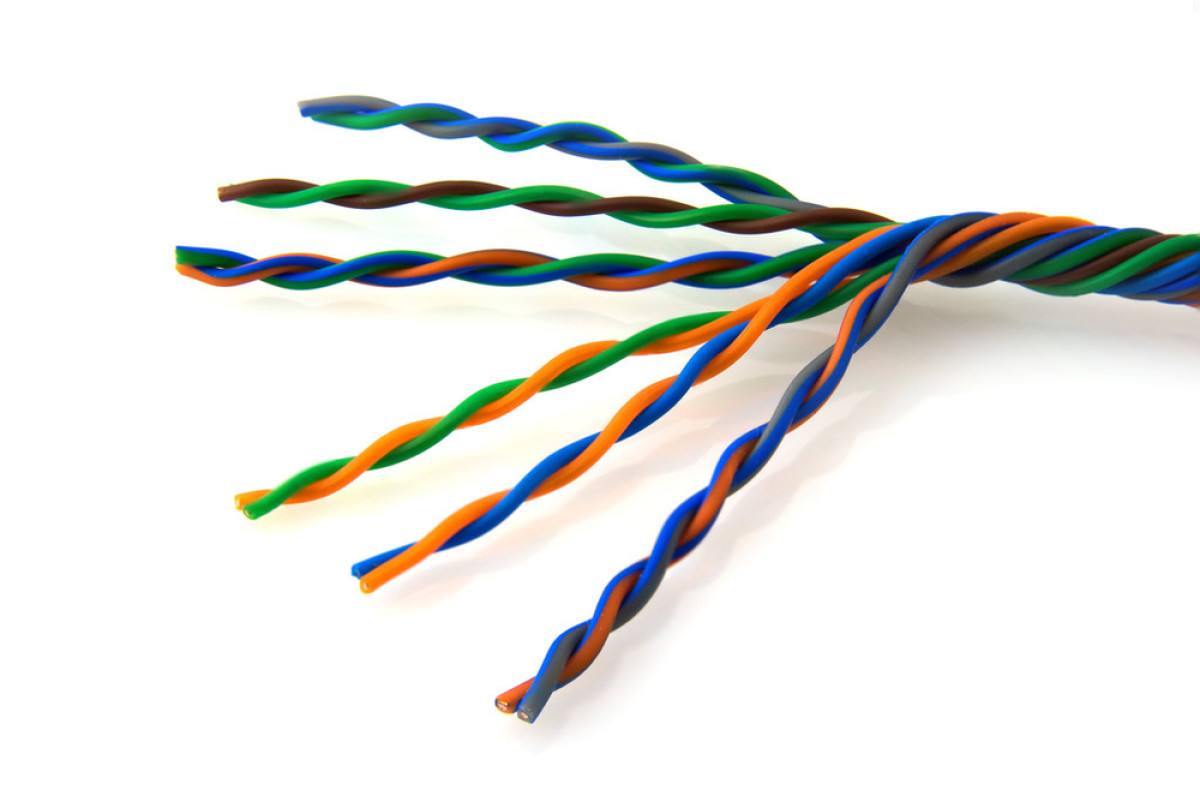

菲尼特双绞线

  5屏蔽双绞线有哪几种?

  答:按照568B标准的屏蔽双绞线只有7类线,不过也有厂商通过自己技术革新生产有3类和5类等各类的屏蔽双绞线。

  6双绞线是不是都是4对8线?

  答:双绞线不全是4对8线,早期的2类线是2对4线。在美国线缆标准(AWG)中对3类、4类、五类和超五类双绞线都定义为4对。以太网在使用双绞线作为传输介质时只需要2对(4芯)线就可以完成信号的发送和接收。在使用双绞线作为传输介质的快速以太网中存在着3个标准:l00Base-TX、 100Base-T2和100Base-T4。其中100Base-T4标准要求使用全部的4对线进行信号传输,另外两个标准只要求2对线。而在快速以太网中最普及的是100Base-TX标准,所以在购买100M网络中使用的双绞线时,有些网络厂商或公司会提供只有2个线对的双绞线,其理由是快速以太网只需要2对线来传输信息。

  7在做直通线的时候,是不是一定要按照568B的标准来做?

  答:不是。直通线是用于连接网络中计算机与集线器(或交换机)的双绞线。它又分为一一对应接法和100M接法。一一对应接法,即双绞线的两头连线要一一对应,这一头的一脚,一定要连着另一头的一脚,虽无顺序要求,但要一致。100M接法,是指它能满足100M带宽的通讯速率。它的接法虽然也是一一对应,但每一脚的颜色是固定的,需要按照568B的标准来做具体排列顺序为:白橙/橙/白绿/蓝/白蓝/绿/白棕/棕 。

  8超五类能跑千兆吗?能跑万兆吗?

  答:a.并非所有的超5类线缆均可以运行千兆以太网,实际上由EIA/TIA 568B标准,五类线的适用范围是100Mb/s的100base以太网。六类线适用于千兆位以太网。质量好的超五类UTP也可以实现1000M----1000BASE-T,质量的好坏主要体现在电气性能是否满足千兆以太网所需的4对芯全双工传输要求,比如通过3Com/Mohawk/CDT's 1000BASE-T Cabling验证的超五类UTP。

  实际上超五类非屏蔽双绞线基础上的千兆以太网方案是有标准可循的,那就是802.3ab标准。802.3ab定义了基于五类非屏蔽双绞线的1000BASE-T规范,它的最终目标是要实现在五类非屏蔽双绞线上达到100米的有效1000Mbps的以太网传输。802.3ab的主要意义在于保护大量用户现已在五类布线系统上的投资。五类布线系统已大量使用于近年建成的各类建筑,而信息产业一日千里,新的技术如果不考虑对用户以往投资的保护,则一定会失去其生命力。各厂商也有解决方案。比如3Com/Mohawk/CDT's 1000BASE-T。参考:3Com/Mohawk/CDT's 1000BASE-T技术白皮书:《1000BASE-T: 在第五类双绞线上实现的千兆以太网》

  此时的超五类用四对线,每对线都是双向传输,也就是全双工。(六类跑千兆虽然也用四对线,但是只有两对线在发送数据,另外两对线接收数据,也就是单工的。)注:超五类和六类工作频率不一样,编码方式不一样,所以他们跑千兆时用的设备也不一样,超五类跑千兆的编码方式相对复杂,设备也相对昂贵。(超五类线上跑1000Mbps,把这个流量分配到8根铜线上,每根铜线还要负担125Mbps,但它的频率范围只能到100MHz,这就意味着1Hz要产生1.25bit,编码调制便比较复杂。而六类线用1对线实现500Mbps,每根线上承担250Mbps,而它的频率范围可到250MHz,1Hz上产生1bit便足够使用了,因此编码方式比较简单。

  千兆以太网中的超五线采用全双工方式工作,对回波损耗非常敏感。打比方说,交换机收到一个数据包,它就可能难以分辨是对端正常发过来的,还是己方发出被反射回来的。因此,支持1000Base-T的网络设备上需要具备有源数字信号处理器来补偿回波损耗。)

  b. 全球50%的布线都是5类布线,30%是6类布线。 对于万兆来说,要想尽快投入到使用中来,对于上述两类布线系统的支持是必须要考虑的问题。 但是在某些关于万兆的研究计划中还存在一些不同的观点,认为万兆跑在光纤上就够了,不用考虑5类6类布线系统。 万兆的国际标准802.3ae早在03年年底就发布了。但是,万兆的发展并不像当初想象的那样顺利。最大的问题就是万兆技术如何与现有的网络进行无缝连接,用户想的是最好不用更改现有的网络结构和布线系统,平滑升级到万兆。

  在实际的应用中,对于接入层的布线也许不用更改,采用现有的布线系统就够了,但这样的结构对于接入层的设备来说,就只能维持现有100Mbps的传输速率,要想在其上跑万兆的速率是不可能的。万兆如果只是在核心层发挥作用,在接入层还是沿用现有的技术的话,那万兆的大规模应用时代就很难很快到来。这可不是万兆发展的初衷。 在5类线和超5类线电缆上运行10G是否应当包含于正在形成的10GBase-T标准中,这是一些公司在定义下一代物理层芯片时所引发的争论。如今半数以上企业都使用的超5类线电缆能否完成10Gbit/s数据传输的任务,许多电子和电缆公司都表示怀疑。目前,制订标准草案的IEEE 802.3an任务组已将超5类线电缆排除在外,不过这并不是最终决定。 SolarFlare公司利用一个定制的收发器和一个10G采样数的8比特 A/D转换器,在50米的超5类线电缆上发送了10Gbit/s的信号。

  公司表示,当其定制的9比特 A/D转换器推出时,它将可以传输100米的距离。不过,在2006年初10GBase-T 标准完成之前,SolarFlare不可能推出产品。其产品可能包括新版的A/D,以及在90纳米的线宽上集成了400万个晶体管的收发器。 以太网路由器和交换机制造商Force10也将支持10G光纤连接,它认为,从技术的观点来看,超5类线将使10G进入企业和低价格领域,因为使用光纤过于昂贵了。Cisco、Intel和美国国家实验室的终端用户联盟都支持在10GBase-T标准中包含超5类线电缆的计划。不过电缆制造商则反对这项计划,他们认为,旧有的电缆不能满足10G传输的性能需求。

  100MHz是5类和超5类线电缆的指定带宽,不过一些公司已经对350MHz的增强版进行了测试。802.3an任务组现在已指定10GBase-T的带宽为650MHz,不过这个数字可能会减少到500MHz。Sola

  rFlare和其它一些公司认为,超5类线可达到350到400MHz的带宽,并表示,认为10G需要CAT7的想法是错误的。 802.3an任务组已经设定了目标,指定10G在55到100米距离时使用200MHz的CAT6电缆,或者在100米距离时使用600MHz的CAT7电缆。有些人认为,规范的最终版包含超5类线电缆是可能的。 现在,任务组已经讨论了两种信号方法。SolarFlare建议采用基于10路833 Msample/s PAM(Pulse-Amplitude Modulation,脉幅调制)的格式码调制,Intel则建议采用8路1000 Msample/s PAM的低密度奇偶校验。 现在实验室多数都是超5类线,到2006年标准出台后,半数电缆也都将是超5类线,如果它能运行10G而且价格低廉,人们当然不会拒绝它。有些用户的电缆长度不超过50米,将来他们可能也会接入10G,但是重新设计超5类线来实施这项技术并不理想,有些类型的超5类线在450MHz时性能也不如250MHz时好。

  9双绞线最远传输距离有多远?

  答:无论是10Base-T和100Base-TX标准,还是1000Base-T标准,都明确表明最远传输距离为100米。在综合布线规范中,也明确要求水平布线不能超过90米,链路总长度不能超过100米。也就是说,100米对于有线以太网而言是一个极限。这个极限是从网卡到集线设备的链路长度。其实,我们可以通过一些方法来突破100米的极限。

  优质布线产品、高品质的网络设备、降低传输速率。若欲将网络延伸至比150米更远的距离,只有借助专用的网络设备才能实现,比如使用网络延伸器。

  10那怎么加大网络的范围呢?

  答:

  a.在10Base-T以太网中,如果要加大网络的范围,在两段双绞线电缆间可安装中继器(一般用Hub或交换机级连实现),但最多可安装4个中继器,使网络的最大范围达到500m。这种连接方法,也称之为级连。

  b.如果是在100Base-T网络中有两种情况。

  1当所连接的设备是100Mbit/s的集线器时:最多可同时连接两个集线器,而且集线器之间的最长距离只有5m,这样网络的最大连接距离为205m;

  2当连接的设备是100Mbit/s的交换机时:连接情况与10Base-T网络相同,即连接距离为500m。这是因为交换机工作在交换模式下。
