九问布线测试

时间:2018-06-12 15:14 来源:菲尼特编辑部 作者:小菲 点击:

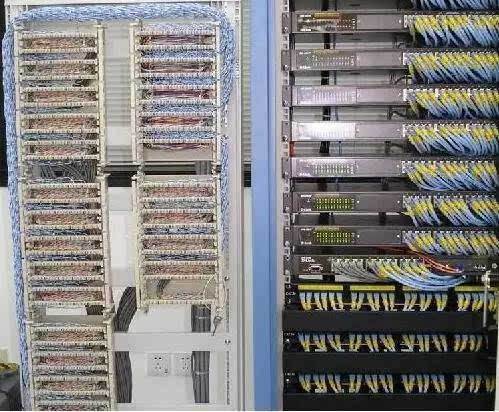

布线测试问题

  问题1:为什么需要使用DSP-FTA430S光缆测试适配器测试单模光缆?

  回答:DSP-FTA430S光缆测试适配器是专门为测试单模光缆和单模波长而设计。它包括了1310nm和1550nm的激光光源,它是建筑物内以及校园网中单模光缆网络的标准传输光源。FTA430S使用单模光缆作为内部发射光缆,从而提供了测试仪器和测试连接单模光缆之间光缆至光缆的正确连接。使用和网络应用类型相同的激光光源来测试光缆链路,就排除了光缆不匹配以及相应的损耗,也排除了测试结果不稳定的情况。

  问题2:为什么不可以使用我已经有的1300nm LED光源测试运行1310nm的单模光缆?

  回答:如果使用1300nm LED光源测试1310nm的单模光缆,光线就是从缆芯62.5mm的光缆 发射线至缆芯9.0mm的光缆。其结果是在光缆与光缆的连接处造成极大的损耗(参见图1)。 进入单模光缆的光能量可能足够进行损耗测量,但是只能测试距离很短的光缆链路。

  更重要的是,如果只是在1300nm波长上测量单模光缆的损耗,非常重要1550nm的参数就被漏掉了。当测试单模光缆时,应该在该光缆链路可能工作的所有波长上进行正确的测试。如果使用上面提到的LED光源测试单模光缆,只能获得该光缆链路在1300nm的性能。因为单模光缆在其使用的整个寿命期间可能会使用到1550nm的波长,测试双波长就变得很重要。在波长1550nm波长上测试是非常重要的,因为对损耗来说,光缆弯曲对1550nm波长的影响比1310nm大很多。表1说明了两种波长对弯曲影响的实验结果。

  问题3:因为不能使用已有的LED光源测试1310nm单模光缆,是否可以使用DSP-FTA440S 千兆网光缆测试适配器测试1310nm的单模光缆?

  回答:同样,这将导致不匹配的问题。因为DSP-FTA440S千兆网测试适配器是为多模光缆 测试而设计的,支持的是50.0mm光缆,而单模光缆是9.0mm。使用FTA440S集中式的激光光源,一点点不匹配都可能造成接光缆接收端的光能量全部损失。简而言之,不使用激光光源来测试单模光缆其结果是不通过,而实际的网络应用可能是没有问题的。

  问题4:如果我已经有了LED多模测试仪,为什么还需要DSP-FTA440S千兆网多模光缆测 试适配器?

  回答:运行在多模光缆上的千兆以太网使用的光源是称作VCSEL(Vertical Cavity Surface Emitting Laser)的光源,使用的是850nm波长。比传统的激光光源效益 更好,和LED相比,VCSEL可以提供更宽的带宽。 VCSEL光源的光能量更加集中在光缆的缆芯部分,而LED光源的能量是散布在整个光缆上, 距离越远,光能量就越向缆芯以外扩散,从而损耗就越大。

  所以,当使用LED测试仪测试运行千兆网的多模光缆时,就会出现比实际使用VCSEL光源大很多的功率损耗。对损耗指标非常苛刻的千兆以太网来说,时LED光源进行光缆链路测试时可能会得到测试不通过的结果,而实际的光缆链路可能是可以正常工作链路。出现这样的情况可能会导致浪费大量的时间和金钱去查找根本不是问题的问题。当使用基于VCSEL的DSP-FTA440S测试光缆链路时,你就可以确信实际运行的网络的真正 损耗是多少。

  问题5:是否可以使用千兆网多模光缆测试适配器(FTA440S)来测试62.5mm或50.0mm光缆链路?

  回答:可以。DSP-FTA440S光缆测试适配器包含50.0mm内部发射光缆,所以测试50.0mm的光缆链路是非常好的。使用它也可以测试62.5mm的光缆链路,因为光能量是从细的光缆(50.0mm)发射至粗的光缆(62.5mm),所有的能量都将捕获。对850nm和1300nm道理同样。

  问题6:使用的测试连接光缆的尺寸和类型是否重要?

  回答:是。测试连接光缆应该总是和被测光缆光缆链路相匹配。不匹配的测试连接光缆会由于光缆与光缆的连接问题而导致损耗测量值不准确。

  问题7: 在实际测量过程当中,为什么会出现回波损耗异常的现象,以及造成这种现象的原因和影响?

  回答:所谓回波损耗指的是电缆从发出端到接收端这一过程中,信号能量的损失。通常造成这种现象的原因有以下几个方面:

  1)由于电缆生产厂商生产过程的变化

  2)电缆的连接头不好

  3)在实际安装过程当中,安装工艺有问题 影响:从电缆另一端发来经过衰减的信号被误以为是接收信号,造成网络锁死的现象!

  问题8: DSP4000在认证电缆品质的过程当中,出现三对线正常,而有一对线长度异常的原因?

  回答: 如果在实际测量过程当中出现这样的现象,我们可以首先选取一段被证实质量良好的其他品牌线缆按照标准对其进行测量,如果测试过程一切顺利没有出现情况异常的现象则证明仪器没有问题,问题出在线缆上。也从而说明是线缆生产工艺和质量出现了问题,具体原因不明。

  问题9: DSP4000测量六类线,问是否能认证当频率在350MHZ下该线缆的电气特性如何?

  回答:六类线在当前国际上没有一个统一的标准,只有一个草案标准,在该草案中规定,当线缆的频率达到250MHZ的情况下且一切参数符合标准,则默认为是六类线。FLUKE公司电缆测试仪DSP4000最高可以测量到350MHZ的频率,但是它只给出在250MHZ这一频率范围内的与国际草案标准规定比较的测试结果,在250MHZ—350MHZ这一频率范围内它可以给出具体的测量参数,但由于缺少参照点和固定的标准比较,因此是不具有认证能力的。
