工程综合布线必须要注意的问题

时间:2018-06-11 15:14 来源:菲尼特编辑部 作者:小菲 点击:

  工程设计将对布线全过程产生决定性的影响,故设计者应认真审慎,做充分地调查研究,收集相关资料(包括建筑物的一些图纸资料、装修的图纸资料以及其它工程的资料,还有布线方面的资料等等),并应该充分考虑到经济条件、应用需求、施工进度要求等各个方面。

  工程布线时须注意以下几点:

  一、线材选购

  一般情况下我们建议音视频传输选择使用75欧姆(64线屏蔽网)同轴电缆,网络数据传输选择超五类双绞屏蔽线,BNC接头选用75欧姆(可焊接)或50欧姆(可用螺丝固定)两种。

  二、音视频线路铺设

  三、基带同轴电缆

  同轴电缆以硬铜线为芯,外包一层绝缘材料。这层绝缘材料用密织的网状导体环绕,网外又覆盖一层保护性材料。有两种广泛使用的同轴电缆。一种是50欧姆电缆,用于数字传输,由于多用于基带传输,也叫基带同轴电缆;另一种是75欧姆电缆,用于模拟传输。我们通常选用75欧姆电缆是因为目前多数摄像机输出信号为模拟信号,这样抗干扰能力强。与BNC接头相连接的时候必须要保持接头与线头连接紧密,绝对不允许线头有裸露在外面部分,否则可能烧毁摄像机或NVS主板。

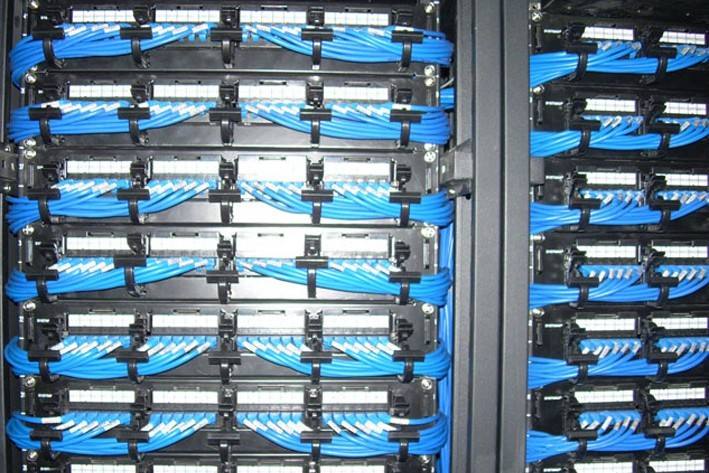

工程布线

  四、网络线路铺设

  接线图:它验证正确的线对连接。必须遵照EIA 568A或568B的定义。

  长度:长度指连接的物理长度。在包括了电缆厂商所规定的NVP值最大误差和用来进行长度测量的TDR技术所带来的误差后,测量长度的误差极限是:

  Channel:100m+15%×100m=115m

  Basic Link:94m+15%×94m=108.1m

  注:TIA(通讯工业协会)制定了EIA/TIA 568A TSB-67标准,它适用于已安装好的双绞线连接网络。TSB-67中定义的“连接”模型标准定义了两种连接模型Channel和基本连接(Basic Link)。Channel定义了标准对端到端(含用户末端电缆)传输的要求

  例:机房地板走线方案

  走线方案1:开启式插座

  采用开启式插座,插座大小相当于主板的九分之一(即一个子板大小),插座的一边有和主板边角相同的凹槽,盖板可以直接搭在插座边角上,从而将插座和地板固定在一起。

  优点:操作简单,只需简单的手工锯、螺丝刀即可轻松完成 布线进度快,一般300-500点/天/人开启式插座容量大于普通插座,布线单位成本大大降低

  适用范围:建议所有强电采用开启式插座,部分重要弱电信息点采用开启式插座。

  走线方案2:走线口

  在主板或盖板任意位置,开?50mm圆孔,并搭配塑料走线口。弱电可以直接穿出使用,强电可以在引出后接插线板,或者引到隔断底部另接塑料面板。

  优点:成本低,2-3元/个 穿线量大,一个孔可出5-10根线缆施工简单,普通开孔工具即可完成,进度达800-1000点/天/人

  适用范围:所有弱电信息点都可以采用此方式,部分强电视情况也可使用走线口

  走线方案3:普通弹起式地插座

  在房间内任意位置根据需要将弹起式地插座固定在地面上,铺装地板过程中遇到插座时即切割地板。

  优点:1、能够使用市场上所有的弹起式地插座,容易采购,成本低。

  2、根据需要任意布线,不局限于地板的位置和形状。

  适用范围:所有强弱电信息点(只用于50mm高度地板)
