为你解析局域网综合布线解决方案

时间:2018-05-25 15:03 来源:菲尼特编辑部 作者:小菲 点击:

  网络系统的建立是为了使公司享有信息时代最新网络技术、通讯技术、控制技术成果所带来的种种便利而规划的。办公区综合布线系统支持计算机网络系统和电话语音系统以及两系统的互换。

  ·建立一套投资合理、高效、先进的开放型布线系统;

  ·满足语音、数据、图象、多媒体信息大容量、高速传输的要求;

  ·可靠性和安全性作为布线系统设计的重要原则;

  ·考虑到桌面应用向100BASE-TX以及进一步向ATM到桌面的升级潜力,水平传输通道必须支持100Mbps数据传输率;

  系统结构

  根据业主的具体情况,我们建议采用以下方案:采用集中结构,整个新办公区的所有双绞线共120条都拉到机房中。双绞线直接端接在机柜内的模块化配线架上,系统结构框图见附图。

  材料选型

  根据用户的需求,选择朗讯公司的布线产品作为我们系统的主选材料。面板采用朗讯公司特有的86式面板,满足国标86底盒标准要求,与强电系统底盒及面板相同,外观上整齐美观。

  布线标准选用超5类产品,每个工作位是一个双孔插座:一个电脑插座,一个电话插座(个别工作站设双语音插口)机柜端采用朗讯48口模块式配线架。电话与电脑可任意互换。

  布线系统管槽设计管线铺设建议:

  ·由于安装的是非屏蔽双绞线,对接地要求不高,建议在与机柜相连的主线槽处接地。

  ·本区域需要线槽的规格是这样来确定的:线槽的横截面积留40%的富余量以备扩充,超5类双绞线的横截面积为0.3平方厘米。

  ·线槽安装时,应注意与强电线槽的隔离。布线系统应避免与强电线路在无屏蔽、距离小于20cm情况下平行走3米以上。如果无法避免,该段线槽需采取屏蔽隔离措施。

  ·进入家具的电缆管线由最近的吊顶线槽沿隔墙下到地面,并从地面镗槽埋管到家具隔断下。

  ·管槽过渡、接口不应该有毛刺,线槽过渡要平滑。

  ·线管超过两个弯头必须留分线盒。

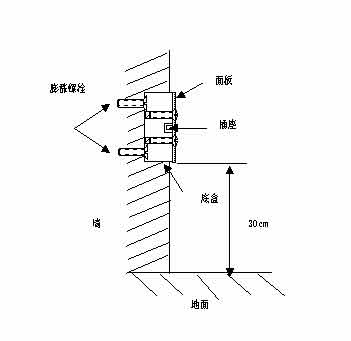

  ·墙装底盒安装应该距地面30厘米以上,并与其他底盒保持等高、平行。

  ·线管采用镀锌薄壁钢管或PVC管。

  各子系统详细设计

  工作区子系统

  按本设计方案:

  共计电脑电话共120个点。

  共需要2口面板60个,超五类信息模块120个。

  每个电脑点配备一条3米长(也可根据客户要求而定)的工作站跳线,跳线要求满足100M的数据传输标准,每根线必须经过五类测试。

  工作区子系统由终端设备连接到信息插座的跳线和信息插座所组成,通过插座即可以连接计算机或其它终端。水平系统的双绞线一端在这里端接。每个面板有超5类插座,插座装在面板上。安装在每一个工作位置上。插座选用8芯RJ45型。跳线用于连接插座与PC.跳线的两端带RJ45插头。考虑配备双孔插座。电脑、电话可按用户的需要,随意跳接;

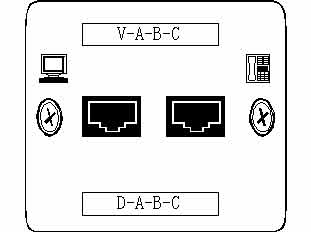

  插座采用朗讯特有的国标白色方形面板,在端口的上边有专门的标签卡槽;这种插座具有性能高,尺寸小,外表美观,安装简便等特点;下图为工作区RJ45插座、面板前视(示意)图

  V-A-B-C为语音点编号,A为配线架序号,B为配线架端口序号,C为语音点总序号。

  D-A-B-C为语音点编号,A为配线架序号,B为配线架端口序号,C为语音点总序号。

  此序号在与插座相连的五类线的端部也有标识,便于以后维护。

  水平子系统

  水平子系统的作用是将主干子系统的线路延伸到用户工作区子系统。水平子系统的数据、图形等电子信息交换服务将采用四对超5类非屏蔽双绞线(Cat.5UTP)布线。超5类非屏蔽双绞线是目前性能价格比最好的高品质传输介质,其性能指标完全符合ANSI/EIA/TIA-568标准,能够保证在100米范围内传输率达到并超过100MBps.根据超5类UTP用于支持100MBps传输的最大距离为100米设计,设计线从配线架至最远端(工作区)的端口小于90米。

  电话的布线与电脑布线同样考虑,即同一办公位置设一电脑口,一电话口,可使业主方便地管理,灵活选择跳线方式。同时,电话和电脑布线均采用超5类线以保证互换性。

  水平子系统由8芯非屏蔽双绞线组成。常用的双绞线有3类线和超5类线。3类线可用于电话和16Mbps的数据传输;超5类线传输数据的速度可到100Mbps.为适应以后扩展的要求并最大限度保护投资,本方案采用全超5类线模式。

  线缆从主配线间即机房出发,连向各工作区的信息插座。各区的信息点将按照具体的布点情况引出,原则是使每一个工作站距离有源网络设备的距离小于100m.每条线缆在连接插座的一头端部附近,都有与插座一致的编号,以便于以后维护。

  在该方案中,水平超五类系统需要8芯UTP电缆:

  共需要超5类UTP:16箱。

  垂直干线子系统

  垂直干线子系统实现数据终端设备,程控交换机和各管理子系统间的连接。在本项目中,所有的用户在两层,因此设有垂直子系统。

  管理子系统

  配线架管理模块,与水平双绞线连接选用先进通用的19"标准模块化配线架。

  电脑配线采用单跳方式,跳线在集线器与配线架之间跳接。跳线采用超5类UTP,RJ45接头。我们提供独特的带黄色标号绳的HUB跳线,考虑调节距离后定长制作,每一根跳线均经过五类测试仪的多指标测试,完全满足标准所规定的跳线各项指标,支持超过100M的数据传输速率。标号绳加在跳线的两端,标号对应,避免了将来管理中查线的不便,非常便于管理。

  为保证美观和方便管理,采用标准化的19"机柜,配线设备和网络设备均固定在机柜上。

  配线架的管理以表格对应方式,根据座位、部门单元等信息,记录布线的路线;并加以标识,以方便维护人员识别和管理。各种对应信息表将在文档中提供。

  配线架系统:采用超五类24口、或48口模块化配线架。

  单跳共需要配线架:24口6个。

  另外需要若干跳线,用于连接配线架和数据设备。

  19"机柜上部用来安装配线架,下部是网络设备空间用来安装HUB或交换机。

  机柜式安装的选择,可以便于安装网络设备;便于对大量跳线的管理;对日后设备的维护管理、网络设备的使用和扩充等多有深远的意义。

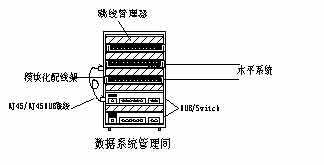

  管理子系统的装配如下图所示

  设备间子系统(主机房)

  设备间子系统是综合布线系统中为各类信息设备(如计算机网络互联设备、程控交换机等设备)提供信息管理,信息传输服务。针对计算机网络系统,它包括网络集线器(HUB)设备、网络智能交换集线器(IntelligentSwitcher)及设备的连接线。我们采用了标准的19"机柜,可以将这些设备(Switch,Hub)集成到柜中,便于统一管理。它将计算机和网络设备的输出线通过主干线子系统相连接,构成系统计算机网络的重要环节,同时它通过配架的跳线控制所有总配线架(MDF)的路由。

  水平子系统的双绞线另一端在这里端接。设备间子系统是综合布线的精髓,语音系统与计算机网络之间的灵活跳接通过配线架之间的跳线来实现。它是设备间子系统的安装场所,可用于安装配线架和安装计算机网络通讯设备,配线架、集线器(HUB)和路由器(ROUTER)等网络设备可安装在19"标准机柜内。
