布线课堂:三种综合布线系统的优缺点比较

时间:2018-05-10 14:48 来源:菲尼特编辑部 作者:小菲 点击:

  光纤在各种光网络中的实际应用决定了对光纤技术性能的要求。对于短距离光传输网络,考虑的重点是适合激光传输和模式带宽更宽的多模光纤,以支持更大的串行信号信息传输容量。

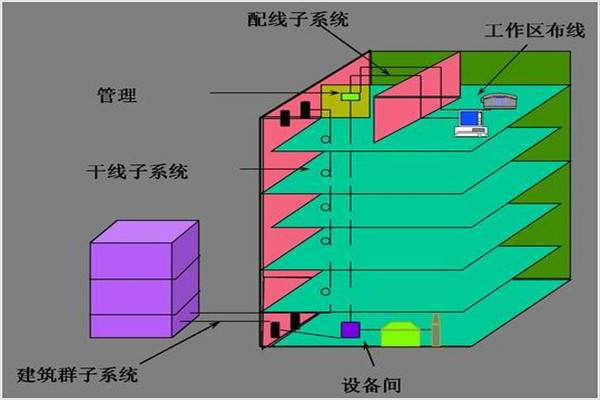

综合布线系统

  光纤在各种光网络中的实际应用决定了对光纤技术性能的要求。对于短距离光传输网络,考虑的重点是适合激光传输和模式带宽更宽的多模光纤,以支持更大的串行信号信息传输容量。下面是当前三种网络技术的介绍:

  1:FDDI/CDDI(光纤/铜线分布式数据接口)

  这是一种成熟的、非载波侦听的、100M带宽共享的网络技术。采用了令牌传递服务策略,网络设备之间有主环和副环相联,在网络线路或网络设备出现故障时,有很强的自重构能力。同时其站管理(SMT)功能十分强大,适合于作主干网络。但其技术难度高、价格昂贵、扩展性较差,呈环行布线,与ATM不太兼容。

  2:ATM(异步传输模式)

  这是一种基于光纤传输系统、应用了统计复用技术、采用了短信元交换技术的先进异步模式。它直接支持数据、视频、音频等多媒体传输。速率相当快(达成155M,622M),由于采用了异步模式,共效率相当高,比较适合于作主干网格。但它仍然是一项有争议的技术,许多标准尚待完善,不同厂家产品之间的互操作及通用性有待于进一步改善。

  3:FASTETHERNET(快速以太网)

  现在的高速以太网技术一般包括两种:100MVG-ANYLAN和100M-T。这里主要谈是后者--快速交换式以太网。100MAG-ANYLAN虽然提供了多媒体功能,但它的兼容性差、价格高、复杂度高,这里不作考虑。100BASE-T是10BASE-T的改良变种,它在原来的基础上采用将网格分割为若干网段,分割冲突域,并采有了缓冲交换,使网格上传输速率和传输效率大大提高。

  快速以太网具有实用(兼容了原以太网,软件、硬件丰富),先进(速度快--100MBPS),升级方便(向ATM或更快的网格转换方便),扩展性好(通过互连设备,交换机,路由器容易扩展),开放性好(软硬件协议开放),价格便宜(相比于ATM、FDDI),支持的厂家多(得到Intel、Sun、3com、Bay、Accton等大公司的支持)等特点。对于多媒体网格应用,快速以太网也能很好的满足要求。

  虽然以太网的网格设备之间的有效距离较短(100米),适合于部门级的小局域网,但可采用心光纤电转换器和光纤来延长传输距离。快速以太网具有极好的扩充性,使用交换式集线器和普通集线器,用户数的扩展对网格没有影响(正在使用时可以扩展),方便将来子网接入。基于以上分析,结合综合布线系统和网格技术的要点,这里提供三种综合布线方案。

  一、采用全双绞线结构布线方案(快速以太网技术)

  这种方案是整个布线系统(垂直子系统、水平子系统、工作区子系统、设备间子系统、配线间子系统)全部采用五类双绞线,网络技术是采用快速以太网技术。

  优点是:布线造价便宜、网格设备便宜、管理方便,快速以太网技术相当成熟,它的交换是在第二层进行,无需人工干预。

  缺点是:如果楼层较高,这就有可能导致某些住处点的接线长度超过100米,众所周知,根据布线原则,双绞线一般不允许超过100米,这样会造成信号衰减以至畸变。其次由于所有的接线都从中心机房通过垂直子系统向其他楼层辐射,对竖井要求较高。再其次是全双绞线结构难于升级为ATM技术或千兆位以太网技术,ATM技术和千兆位以太网技术需要使用单模/多模光纤来连接构成主干。

  光纤在各种光网络中的实际应用决定了对光纤技术性能的要求。对于短距离光传输网络,考虑的重点是适合激光传输和模式带宽更宽的多模光纤,以支持更大的串行信号信息传输容量。下面是当前三种网络技术的介绍:

  1:FDDI/CDDI(光纤/铜线分布式数据接口)

  这是一种成熟的、非载波侦听的、100M带宽共享的网络技术。采用了令牌传递服务策略,网络设备之间有主环和副环相联,在网络线路或网络设备出现故障时,有很强的自重构能力。同时其站管理(SMT)功能十分强大,适合于作主干网络。但其技术难度高、价格昂贵、扩展性较差,呈环行布线,与ATM不太兼容。

  2:ATM(异步传输模式)

  这是一种基于光纤传输系统、应用了统计复用技术、采用了短信元交换技术的先进异步模式。它直接支持数据、视频、音频等多媒体传输。速率相当快(达成155M,622M),由于采用了异步模式,共效率相当高,比较适合于作主干网格。但它仍然是一项有争议的技术,许多标准尚待完善,不同厂家产品之间的互操作及通用性有待于进一步改善。

  3:FASTETHERNET(快速以太网)

  现在的高速以太网技术一般包括两种:100MVG-ANYLAN和100M-T。这里主要谈是后者--快速交换式以太网。100MAG-ANYLAN虽然提供了多媒体功能,但它的兼容性差、价格高、复杂度高,这里不作考虑。100BASE-T是10BASE-T的改良变种,它在原来的基础上采用将网格分割为若干网段,分割冲突域,并采有了缓冲交换,使网格上传输速率和传输效率大大提高。

  快速以太网具有实用(兼容了原以太网,软件、硬件丰富),先进(速度快--100MBPS),升级方便(向ATM或更快的网格转换方便),扩展性好(通过互连设备,交换机,路由器容易扩展),开放性好(软硬件协议开放),价格便宜(相比于ATM、FDDI),支持的厂家多(得到Intel、Sun、3com、Bay、Accton等大公司的支持)等特点。对于多媒体网格应用,快速以太网也能很好的满足要求。

  虽然以太网的网格设备之间的有效距离较短(100米),适合于部门级的小局域网,但可采用心光纤电转换器和光纤来延长传输距离。快速以太网具有极好的扩充性,使用交换式集线器和普通集线器,用户数的扩展对网格没有影响(正在使用时可以扩展),方便将来子网接入。基于以上分析,结合综合布线系统和网格技术的要点,这里提供三种综合布线方案。

  一、采用全双绞线结构布线方案(快速以太网技术)

  这种方案是整个布线系统(垂直子系统、水平子系统、工作区子系统、设备间子系统、配线间子系统)全部采用五类双绞线,网络技术是采用快速以太网技术(见设计示图一)。

  优点是:布线造价便宜、网格设备便宜、管理方便,快速以太网技术相当成熟,它的交换是在第二层进行,无需人工干预。

  缺点是:如果楼层较高,这就有可能导致某些住处点的接线长度超过100米,众所周知,根据布线原则,双绞线一般不允许超过100米,这样会造成信号衰减以至畸变。其次由于所有的接线都从中心机房通过垂直子系统向其他楼层辐射,对竖井要求较高。再其次是全双绞线结构难于升级为ATM技术或千兆位以太网技术,ATM技术和千兆位以太网技术需要使用单模/多模光纤来连接构成主干。
