布线系统规划——未来的投资保护

　　在正常使用条件下，新型网络不应该在15年建筑物整修周期内限制系统的升级。经过精心设计的布线系统可以承受超过大多数局域网传输速率10～15倍的数据流量。这将允许在不改变布线系统的情况下使用新型网络技术。

　　布线系统规划——通用布线系统

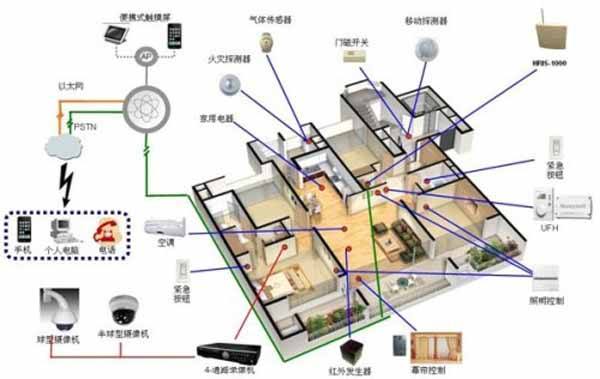

　　通用布线系统的主要优点是，用户可以利用它将不同厂商的设备接入网络。同时，它也允许用户在同一个布线网络上运行几个独立的系统。比方说，用户可以在一个布线系统上建立电话、计算机和环境控制等系统。

　　布线系统规划——布线的结构

　　通用布线和海量布线是结构化布线的核心内容，朗讯科技(前身为AT&T)和它的SYSTIMAXSCS解决方案是这方面的先驱。它使用一种开放式结构平台，支持所有的主要专用网络和非专用网络的标准和协议。SYSTIMAXSCS使用UTP电缆和光缆作为传输媒介，采用星型拓扑结构，使用标准插座进行端接。SYSTIMAXSCS使用的电缆类型简单，组成的网络模块化，在不影响用户使用的情况下可以很容易地对网络进行扩展或改变。

　　布线系统规划——网络部件

　　位于每个建筑或建筑群内的配线架是用来实现计算机、外设、网络集线器和其他设备快速接入或撤出网络的部件。这对于结构和布局不断进行调整的公司，可以节约大量的成本。

　　布线系统规划——怎样在布线时避免干扰？

　　每种有源电子和电气设备都可能产生电磁干扰来破坏网络通信。随着电子设备使用的增加，这个问题也变得越来越突出。在选择电缆和电缆布线的考虑中，如何防止EMI干扰以保护通信也是一个非常关键的问题。

　　有两种方式来测量电缆的串音性能：线对之间的串音和PowerSum串音。线对之间的串音只是用于测量电缆中线对产生的最大干扰的情况的。

　　PowerSum

　　PowerSum是在多线对电缆的所有线对上都有信号传输时进行测量的方法可以更真实地反映串音干扰的情况。对于电缆中线对数超过4对的电缆，PowerSum是惟一一种可正确测试串音性能的方法。

　　信噪比

　　在系统中用于测量对EMI干扰的抑制情况的指标是信噪比(SNR)。网络的信噪比越高，网络发生数据传输错误的风险就越小。

　　电缆走线

　　包括连接器和配线架在内的所有网络部件，要求必须都具有抗EMI干扰的一些设施。当使用不同厂商的产品构建网络时，这一点尤其要加以注意。

　　在决定了采用何种网络配置和电缆类型之后，剩下的工作就是进行具体的系统设计和安装。首先应确定网络的结构，通常这是一项比较直接的任务。

　　折叠的干线

　　网络的典型结构可能会因用户需求而有所不同。例如

　　可以采用折叠的干线结构，以便于将服务器、集线器和配线架集中放置在一个紧凑的安全的区域内，这样可以节省空间并改善系统的物理安全性。

　　冗余

　　如果系统是用于执行关键任务的，那么系统可能需要使用多条干线来实现网状网络设计，使系统具有一定程度的冗余。

　　物理限制

　　在规划的较早阶段已经选择了在干线、水平布线和海量布线中使用的电缆类型。在安装、设计和规划阶段，在选择电缆类型时考虑它的物理限制是十分重要的。

　　电缆走线

　　电缆厂商将给出电缆最小弯曲半径和最大拉力等指标，他们还将就诸如热源、EMI干扰源等方面的问题给出相关的参考建议。此外，电缆将和其他哪些网络共用管线，特别是在有电力电缆分布的地方，EMI问题应特别加以注意。

　　走线图

　　在布线系统进行安装以前必须准备一份完整的电缆走线图。它对安装人员有很大的帮助，同时对于今后网络的维护、扩展和故障查找也有很大的参考价值。

　　电缆标识

　　图表与电缆上实际标签应互相参照。制定计划和标识的工作可由安装人员或室内系统部门来完成。有很多软件包可以帮助人们来完成这方面的工作。

　　网络的设计应遵循易于安装和访问的原则，并应考虑给予电缆足够的支撑和保护。厂商的应用指南应设计为保证它的产品可以满足这些要求，还应考虑到与电缆管线的相关的国家和国际标准的要求，现场安装人员也有责任来确保满足建筑物的代码要求和标准的规定。可供选择的电缆支撑和保护方法包括：地下管线、活动地板、电缆管道、托盘和线槽、天花板布线、边界通道。

　　管道和天花板布线

　　管道和天花板布线通常应根据通用标准的要求来实施。例如，在EIA/TIA569中，规定了管道的最大长度为30m，并且在电缆拖拉点的90°弯曲数量应小于两个。管道内部弯曲半径必须是管道直径的6倍，对于直径大于50mm的管线，弯曲半径应至少为其直径的10倍。

　　线路通道

　　在进行电缆安装时使用合适的设备和程序可以减少电缆上的张力和避免电缆损坏。在系统安装时，应遵循线路通道和管道生产厂商指南中给出的编码要求的电缆管道填充方式。

　　电缆支撑

　　天花板布线、管道、托盘和其他管道硬件必须在吊顶的天花板上方使用。另外，电缆在不超过1.5m高的空间内，可以使用J型钩、环或其他悬挂手段做电缆支撑。除了专门的设计以外，不要使用天花板瓷砖、支架和支撑物来固定电缆，也不能将通信电缆与电力电缆绑在一起来固定通信电缆。

　　电缆到桌面

　　网络连接的最后的部分包括在办公室家具、屋内或地毯下的布线。电缆最后走线接入永久性建筑屋内网络的转接点可能是网络中潜在的薄弱环节。

　　网络插座

　　在每个网络的末端都是一个插座，用户可以使用跳线将设备和网络连接在一起。插座的位置、质量和固定硬件在网络设计中是非常重要的环节。CENELECprEN50174和EIA/TIA569标准中对安装在墙壁上、地板上及家具中的插座位置有相关的规定。除了标准规定的原则之外，接插的方便性也应给予充分的考虑。

　　配线架

　　在一个不会发生变化的可靠网络中，是不需要使用配线架的。而实际上，每个网络都在不断地发生改变，而配线架可以让人们更加快速、容易地实现网络的改变。配线架还使得网络的错误查找和排除变得更加容易。
