网络布线测试中的三个关键步骤

时间:2018-05-09 13:56 来源:菲尼特编辑部 作者:小菲 点击:

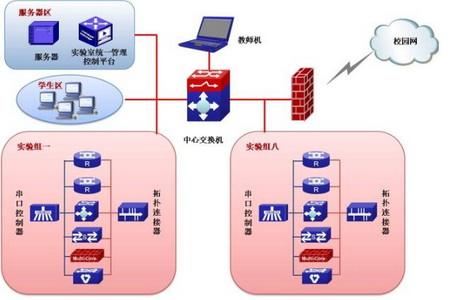

网络布线测试

  步骤1: 通断测试是基础

  通断测试是测试的基础,是对线路施工的一种最基本的检测。虽然此时只测试线缆的通断和线缆的打线方法是否正确,但这个步骤不能少。可以使用能手测试仪进行测试。通常这是给布线施工工人使用的一般性线缆检测工具。

  步骤2: 认证测试最关键

  当线缆布线施工完毕后,需要对全部电缆系统进行认证测试。此时要根据国际标准,例如TSB67、ISO11801等,对线缆系统进行全面测试,以保证所安装的电缆系统符合所设计的标准,如超5类标准、6类标准、超6类标准等。这个过程需要测试各种电气参数,最后要给出每一条链路即每条线缆的测试报告。测试报告中包括了测试的时间、地点、操作人员姓名、使用的标准、测试的结果。测试的参数也很多,比如:Ware Map打线图、长度、衰减、近端串扰、衰减串扰比、回波损耗、传输时延、时延偏离、综合近端串扰、远端串扰、等效远端串扰等参数。

  每一个参数都代表不同的含义,各个参数之间又不是独立的,而是相互影响的,如果某个参数不符合规范,需要分析原因,然后对模块、配线架、水晶头的打法进行相应的调整或者重新压接。如果用的是假冒伪劣的线缆或者模块,造成很多指标不通过,甚至需要重新敷设线缆,这个工作量是可想而知的。有些时候,即使有能力投入资金和人力,想换线也未必能够换得了,因为工程有很多工序是不可逆的,比如对于更换石膏板吊顶内的线缆是非常困难的。因此,建议大家从公司声誉出发,为公司的验收和售后服务减少不必要的麻烦,多多使用品牌产品,拒绝假冒伪劣。比如,安普、西蒙、康普等国际知名布线品牌都是很好的选择。

  测试报告可以根据需要打印成中文。福禄克公司的DSP100/2000/4000都可以进行不同级别线缆的认证测试。

  步骤3: 抽查测试不可少

  施工完毕,需要由第三方对综合布线系统进行抽测,比如质量检测部门。抽测是必不可少的,而且要收取相应的抽测费用,地域间可能存在差别,但基本上是一个信息点要收50元检测费。综合布线系统抽测的比例通常为10%至20%。

  在进行测试的过程中,可能出现的问题主要有如下情况。

  接线图未通过 原因可能有:两端的接头有断路、短路、交叉、破裂开路;跨接错误(某些网络需要发送端和接收端跨接,当为这些网络构筑测试链路时,由于设备线路的跨接,测试接线图会出现交叉)。

  长度未通过 原因可能有:线缆实际长度过长;线缆开路或短路;设备连线及跨接线的总长度过长。

  近端串扰未通过 原因可能有:近端连接点不牢固;远端连接点短路;外部噪声干扰;链路线缆和接插件的质量、电气性能有问题或不是同一类产品;器件施工工艺水平有问题、打线不规范;阻抗不匹配。

  衰减未通过 原因可能有:长度超长;周围温度过高不恰当的端接链路线缆和接插件的质量、电气性能有问题或不是同一类产品;器件施工工艺水平有问题、打线不规范;阻抗不匹配。
