选择屏蔽布线系统需慎重

时间:2018-05-02 15:48 来源:菲尼特编辑部 作者:小菲 点击:

  一般来讲,人们将在那些环境里选择屏蔽布线(FTP)系统,以利用其可以改善电磁兼容性(EMC)和射频干扰(RFI)性能的特点。但对系统设计人员和管理人员来说,是否部署屏蔽布线系统是一个复杂的选择过程。在EMI噪声环境或采用敏感设备或应用的环境中,正确安装和设计的FTP布线设施可以改善信号传输能力。但是,与非屏蔽(UTP)布线相比,其成本要更高,安装时间要更长,而优势可能并不明显。更糟的是,如果系统的安装或设计质量差,那么系统的性能会降级,以至给FTP布线上传输的信息带来负面影响。为确保用户的系统能完全支持网络,选择正确的屏蔽技术显得至关重要。事实上,选择的屏蔽系统的重要程度最终要超过是否采用屏蔽系统的决策。

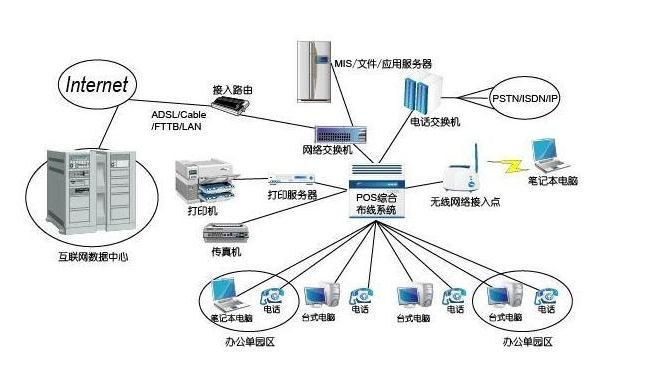

菲尼特屏蔽布线系统

  市场上不同屏蔽系统的本质区别在于它的工程设计。屏蔽系统应设计成提供360度EMI完全屏蔽,其在电气上是端到端连续的,并正确接地。最重要的是,系统应该是易于安装和使用的。例如Molex的Power Cat FTP系列端到端解决方案的特色在于Molex专利的Datagate Plus插座,该插座提供了360°屏蔽保护及180°和90°线缆出口,而且它独特的弹簧支撑的内置防尘盖可以防止灰尘及杂质,这些都使得PowerCatFTP可以顺利通过ETLSEMKO独立测试和检验。此外,大多数屏蔽系统在实验室中运行正常,但在实际环境中却出现问题。由于其复杂性,最重要的屏蔽连续性和接地完整性标准在实际环境中很难实现,必须简便地实现有保障的接地完整性和屏蔽连续性。

  在错误情况下,屏蔽系统本身可能成为一个辐射源——位于传输路径旁的EMI辐射源!不良设计或安装的系统带有多点屏蔽接地电压,屏蔽系统及其接地将产生接地电流“回路”,把污染性的EMI直接发射到信道中。类似的,未接地的屏蔽部分将捕获周围EMI,只是重新放射到电缆内部。此外,不良设计的屏蔽系统也会降低屏蔽的效果,因此为了真正发挥效力,不让泄漏点或缺口会降低系统效果,信道中所有容易受到EMI影响的信号传送器件都应采用360度完全屏蔽。

  屏蔽接地系统是屏蔽系统的基本单元。屏蔽层“捕获”环境EMI并将其无害地引导到接地上。屏蔽接地是一个复杂的做法,很容易处置失当。低频接地理论规定布线系统应正确接地在一点且只有一点上,这是为了避免不同接地点产生不同电压的情况(彼此之间产生一种净电压)。如果布线系统接地于两个或更多点,而接地点间存在电压,则会产生一股电流从较高电压流向较低电压,此电流所产生的场会对线缆中传输的信号不利。因此,如果存在多重接地点,则必须确保这些接地点之间的电压越小越好(大多数应用中小于1微伏)。

  有两个重点需要记住。一是大楼布线系统本身如何接地,二是如何通过大楼布线系统连接移动设备,如终端、打印机和局域网集线器等。每一件移动设备出于安全考虑都会采用电气接地。同样地,通信接口经常连接到设备底部。如果通过大楼布线系统连接到通信接口接地,我们可以通过屏蔽层将设备的电气接地点连至大楼接地点。当保持信道每一节一个接地点时(不含移动屏蔽的节),以非屏蔽接口选择性的中断屏蔽连贯性可防止以上情况出现。
