浅谈综合布线系统施工中应该注意的几个问题

时间:2018-04-25 15:10 来源:菲尼特编辑部 作者:小菲 点击:

  要将一个优化的综合布线设计方案最终在智能建筑中完美实现,工程组织和工程实施是一个十分重要的环节,再好的综合布线系统设计,如果没有好的技术人员进行管理,没有质量把关,没有好的队伍进行施工,那么设计师的设计思想就无法实现,最初设计的链路标准也无法达到。因此,我结合近年来自己在综合布线施工中的施工经验和碰到的问题,对综合布线系统的施工进行简单阐述如下。

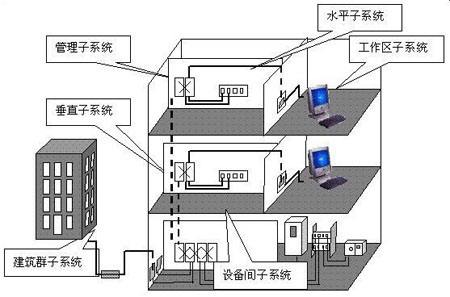

综合布线系统施工

  一、综合布线系统施工的主要步骤:

  1、做好施工现场的勘察工作,包括走线路由,并且考虑管路和线槽的隐蔽性,坚持对建筑物破坏小等原则,在利用现有空间同时避开电源线路、空调管路、水管管路,对线缆做必要和有效的保护措施,对现场施工的可行性和工作量作出切合实际的判断和度量。

  2、指定工程负责人和工程监理人员,负责规划备料,备工,用户方配合要求等方面事宜,提出各部门配合的时间表,负责内外协调和施工组织和管理。开工前的准备工作主要有:

  设计综合布线施工图。

  准备施工用的材料。包括钢管、管接头、膨胀螺栓、桥架、桥架弯头、吊筋等材料。线缆、光纤、配线架、模块、面板等材料可以等到管路敷设进行到2/3时再进场。

  安排施工队长组织施工队伍,并配备相应的电动工具和常用工具。

  制定施工进度表

  向工程建设单位提交开工报告。

  3、现场施工。包括敷设主桥架,墙面开槽,敷设管路,墙面凿眼,安装86钢盒,穿线,打模块,安装机柜,打配线架等工作。在穿线的过程中,做好线缆的原始记录。

  4、现场认证测试,打印测试报告。比较典型的测试仪有FLUKE4300测试仪,可以进行多达10几项的线缆认证测试,是对整个链路施工是否符合标准最重要的检测手段之一。

  5、制作布线标记:布线的标记系统要遵循 TIA-606 标准,标记要有十年以上的保用期。传统的标记是采用口取纸作为标签,然后由施工人员用圆珠笔或钢笔书写。缺点一,保用期很短。口取纸的粘性会随着时间的增长而失效,久而久之会脱落。缺点二,施工人员的文化水平等方面的原因,书写的字体都不是很正规,往往字迹潦草,无法辨认,不利于业主后期维护工作的进行。所以,建议工程公司或者总包单位,采用正规的标签机打印标签纸,保证标签的寿命,便于业主对布线系统维护工作的进行。

  6、施工结束时的几项重要工作有:

  清理施工现场,保持现场清洁、卫生。

  对墙洞、素净等交接处进行修补。

  7、在上述各环节中必须建立完善的施工文档和竣工文档,作为验收的一部分。 一般工程商都要为业主提供几套综合布线系统的系统图和各楼层的竣工图。

  8、竣工验收。组织建设方、综合布线工程商、监理公司、检测部门进行多方验收。

  二、布线施工中应当注意的问题

  1)在综合布线系统中,水平线缆的管路尽量采用钢管,主干线缆的敷设尽量采用桥架,然后在施工的过程中,做好钢管与钢管之间,钢管与桥架之间,桥架与桥架之间的接地跨接工作。这样的管路,我们再将非屏蔽线缆和大对数线缆敷设其中,可起到有效的屏蔽作用,减少外界干扰对综合布线系统信号传输的影响,弥补非屏蔽布线系统的不足。

  2)在安装线槽时应多方考虑,尽量将线槽安装在走廊的吊顶内,并且去各房间的支管应适当集中至检修孔附近,便于维护。由于楼层内总是走廊最后吊顶,所以集中布线施工只要赶在走廊吊顶前即可,不仅减少布线工时,还利于已穿线缆的保护,不影响房内装修。

  3)当电缆在两个终端有多余的电缆时,应该按照需要的长度将其剪断,而不应将其卷起并捆绑起来。

  4)电缆的接头处反缠绕开的线段的距离不应超过2厘米。过长会引起较大的近端串扰。

  5)在接头处,电缆的外保护层需要压在接头中而不能在接头外。因为当电缆受到外界的拉力时受力的是整个电缆,否则受力的是电缆和接头连接的金属部分,会使接头和模块之间端接不牢靠。

  6)在电缆接线施工时,电缆的拉力是有一定限制的。一般为9公斤左右。请和电缆的供应商确认其拉力。过大的拉力会破坏电缆对绞的匀称性。

  7)固定工作区的信息面板时一定要用面板自带的平头螺丝进行安装,如果必须更换螺丝的话,也一定要选择平头的螺丝,严禁采用自攻螺丝代替,因为自攻螺丝可能碰到线缆,造成线缆短路。

  以上是本人对综合布线系统施工中的一些拙见,因为水平有限,难免有不当之处,如有纰漏,还请专家批评指正,不胜感激。
