正向理线的基本施工工艺如下：

　　1、将配线架固定到位，背后装好托架，正面将打印了线号的面板纸装入配线架(或贴在配线架上)，若配线架的模块可以卸下，则应卸下模块;

　　2、理线板定位：理线板在穿线前先应确定其方向，使理线板在理线过程中不需要硬行扭转方向，就可以使E1孔就近自然对准1号模块，此时理线板上的2-5孔与配线架的2-5号保持平行。通常可以使用这样的方法进行定位：先将理线板垂直放在1号模块背后，使E1孔对着1号模块(有字的一面朝向24号模块)，然后手持理线板顺着线缆未来的路由走向，向机房的进线口移动，移动时确保理线板只出现平行移动，不发生转动，当理线板到达进线口时，记下理线板的方位(主要是A1孔位置所在的方位)，以便后续每块理线板使用。

　　3、理线板穿线：在机房的进线口旁，将理线板按2所确定的方位将板的方向调整好，将水平双绞线按线号依理线表穿入理线板(有字的一面对着自己，线从无字的一面穿入板中)，这道工序一般有两人完成：一人找到线号(只要找到该理线板所需的线号即可) 并将其与其他线缆分离，一人将线穿入理线板的对应孔中。应该注意的是，双绞线应全部穿过理线板，也就是应该将理线板紧贴在进线口旁，这样才能保证进入机房的双绞线全部被整理;

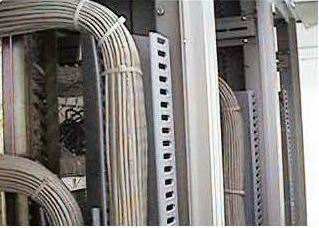

　　4、路由理线：先在理线板外侧(无字侧)根部用尼龙扎带将穿入理线板的双绞线扎成一束;然后将理线板沿着指定的路由向自己方向平移，平移100mm后在理线板外侧根部用尼龙扎带再绑扎一次(防止前次绑扎松动)，此时应注意使线束形成圆形，而线束外侧的线应该是理线板外围一圈的线，理线板中间的线在线束的内部，确定后的所有双绞线的相对平行一直要保持到配线架的最远端的模块后侧(即第24个模块后侧);继续平移理线板200mm左右，在理线板外侧根部用尼龙扎带绑扎，注意每根线应保持与前次绑扎时的位置相同，不允许有些线从外层转入内层，也不允许内层线转入外层;依次平移，直到配线架为止;

　　5、线束固定：在理线过程中，如果旁边遇到桥架上的扎线孔或机柜内的扎线板，则应在绑扎线束的同时将线束绑扎在桥架或机柜上，以免线束下滑;

　　6、弯角理线：当平移过程中遇到转弯时，必须让理线板贴近转弯角，在弯角旁顺着转弯，不可以绑扎后再贴上弯角(由于弯角处内侧的线短，外侧的线长，因此如果按直线绑扎后再转弯，弯角处的线束一定会变形)。这就要求所有的线束必须在现场绑扎，不可以事先绑扎后后再移到现场来;

　　7、托架理线：当理线板到达配线架背后的托架上后，先将线束绑扎在托架上，然后向前平移，每到达一个模块前时，将线束绑扎一次，然后分出该模块对应的线号。此工序应配备2人：1人分线，1人将线从配线架背后拉到配线架正面去(如果模块可以卸下，则将线从模块孔穿到正面去)，同时2人唱号核对线号与配线架上的面板编号是否一致;

　　8、完成理线：当最后一根线穿到配线架正面后，理线板内已经没有一根线了，这时该束线的理线宣告结束。

　　9、将退出的理线板重新拿到进线口，使用下一个24口配线架的理线表，依次重复1-8，完成下一束线的理线工作，直到全部完多束线理线(分支理线)

　　当机柜内有多个配线架时，每个配线架的线束应分别理线。但由于机柜内的扎线板宽度有限(一般宽度为100mm)，只能并排绑扎3～4束24根的线束，而深度为800mm的机柜内右侧最多能放2根扎线板(机柜内的水平双绞线应从单侧绑扎，以免影响美观)，即可能达不到绑扎200根水平双绞线的目标。这时可以使用二次理线方式，先使用8×8理线板扎出48根的线束(6×8)，到一定高度后再添1块5×5理线板将该线束分为2束后，继续理线至配线架。

　　有些公司使用理线梳进行正向理线，这个工具可以避免向理线板穿线这一费时的工序，但理线梳也有缺点。例如：在理线过程中双绞线容易从梳子中逃出;如果理线不能立即完成，数天后理线梳中的

　　线可能已经自行脱离，这时就必须重新将线排入梳中。

　　现在，有些布线厂商已经推出了专用的理线器材，但从照片看仿佛需要占用额外的机柜/桥架空间，这也许对于减小线间干扰有益，但同时要求机柜/桥架具有更大的空间。这一点对于每个机柜中需

　　要容纳数百根双绞线时，是需要在施工前有所考虑的。

　　配线机柜

　　根据上述理线工艺，可以发觉布线系统对机柜有着特殊的要求。在机柜制作厂中，往往有设备机柜(安装公共广播、安防、工控等设备)、通信机柜(安装计算机网络设备、光端箱等设备)、服务器机

　　柜(安装计算机的服务器)和配线机柜(安装综合布线的配线架及计算机网络设备)等类型，在机柜厂中，大多生产设备机柜和服务器机柜，专门用于综合布线系统的配线机柜则很少生产。故许多工程商事

　　实上是使用设备机柜或通信机柜来代替配线机柜。

　　配线机柜是为综合布线系统特殊定制的机柜。其特殊点在于增添了布线系统特有的一些附件，并对电源的布局提出了特别的要求。例如：

　　在机柜的后部左侧(从后向前看，后背板与立柱之间)，安装1个前全封闭的金属电源线槽，它从机柜底部一直延伸到机柜顶部，其中最上方的插座专门用于为风扇供电。垂直安装全封闭金属电源线槽

　　的目的是避免对水平双绞线产生电源打扰。在大多数机柜中，使用的是水平安装的电源拖线板，这种结构使部分电源插座与水平双绞线之间的间距小于200mm，因此它不是理想的电源布局结构。

　　扎线板：在机柜的右后侧(从后向前看，后背板与立柱之间)，安装2块100mm宽的铁板，板上沿垂直方向每隔10mm开一个5×100mm的腰圆孔，铁板长度为从机柜的底板到顶板。同样，在左后侧(电源线

　　槽与立柱之间)安装一块相同的铁板。走线板的外露面要求平整、无毛刺，以免损伤线缆，这块扎线板紧贴着接地的金属电源线槽，在这边仅可以铺设光缆和传送语音用的大对数电缆;

　　底盘：后部开1个300×200mm的长方型进线孔，用橡皮裹边，以免损伤电缆。在孔上方90mm处，可以安装一块隔板，以求机柜内的美观。

　　前立柱距玻璃门之间将两根垂直理线槽(带盖，插齿型结构，分立在两侧的立柱外)。

　　接地：在机柜中部自低到顶垂直安装一根接地铜带，该铜带上每隔2U等距开1个M6粗牙螺丝孔，以便于屏蔽配线架就近接地，其中最下端的螺丝孔用于机柜引出接地线。机柜的各个金属部件均应接地

　　，以实现机柜的整体接地，而且机柜接地应通过接地铜带上的接地引出线接至机房的接地铜排上。

　　在机柜的两侧应各具有两组并接螺栓孔，并配有并接螺栓，当数个涉密等级相同的配线机柜并排放置在一起时，最好使用并接螺栓将机柜连接成一个整体。

　　配线架安装螺丝应该满配(对于42U机柜而言，需要配84套安装螺丝)，去目的是确保配线架、网络设备和空面板全部使用相同的安装螺丝，这样才能保证机柜正面的美观。

　　机柜宜构成可拆卸式，以方便搬运和施工。机柜能够被拆卸成6片(前、后、上、下、左、右)，
