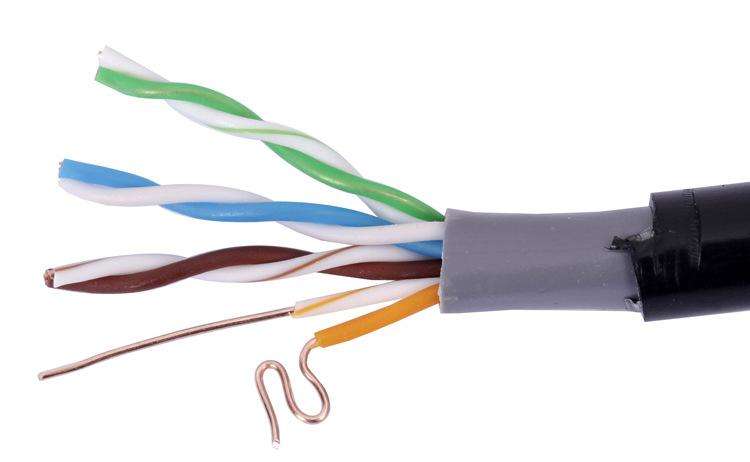

双绞线(Twisted Pair wire)是综合布线工程中最常用的一种传输介质。双绞线由两根具有绝缘保护层的铜导线组成。双绞线传输视频信号采用了传统的模拟技术，在保证全实时、远距离、高质量地传输监控图像的同时，又节省了传输器材的造价。

　　在使用双绞线传输的使用中我们会遇到一些问题，那么本文就将这些问题进行了汇总，并一一作了解答，希望本文内容对大家有所帮助。

　　一：一根双绞线可以传哪种组合的信号?

　　答：

　　一根非屏蔽五类或五类以上双绞线一般有四对双绞线，可以传输4路视频;

　　总之1对线可以传输一路信号，4对线可以传输4路信号(例如可以传输4路视频或4路音频或4路数据或这三个信号的任意组合)，另外大对数双绞线还可以传输更多的信号。

　　二：在综合布线时可否把双绞线和其它线缆放在一起(例如捆在一起)?

　　答：

　　在施工布线时，可与一般电话线、计算机网络线、同轴电缆线、光纤一起传输;

　　但尽量避免与电源线一起传输，如在一管道内传输，尽量保持相互间距离在50cm以上，特别是高压大功率电源线。

　　三：可否利用现有计算机网络线来传送视频、音频、数据信号？

　　答：

　　只要使用没有使用到的一对绞线就可以用来传送视频、音频、数据；一般计算机都利用网络线中的两对绞线来传输以太网等信号，另外两对线就可以传送视频、音频、数据。但传送的信号不可以经过HUB、交换机等其它设备。

　　四：双绞线接头处如何连接?

　　答：

　　一箱网线正常为305米(1000ft)，每箱网线间相互连接时，不要直接拧在一起，如果连接不好，接触电阻过大，影响传输效果，甚至无法传输。连结时，按照颜色一一对应，用烙铁焊在一起，外面用绝缘胶带包好，防止短路;如室外连接，要做好防水处理。

　　五：双绞线传输器使用何种线缆?

　　答：

　　请选用五类或五类以上的非屏蔽双绞线(UTP CAT5 24AWG 常规铜线线径为0.5mm)，线缆类别越高，传输效果越好。五类屏蔽双绞线(STP CAT5 24AWG)可以在一些强电磁干扰等特殊的情况下使用，但会缩短传输距离。三、四类非屏蔽双绞线也可以使用，但图象效果、传输距离和抗干扰性能下降很多。平行不绞合在一起(例如平行电话线)的线缆及两根各自屏蔽的线缆，不建议使用。要根据不同的使用环境，选用不同的线缆，如室内线缆、室外线缆、阻水线缆等。

　　六：双绞线可以传电源吗?

　　答：

　　可以传输低压供电电源，如12VDC、24VAC等。但是你要保证传过来的电源符合设备的要求。如设备工作电源是10-12VDC，电流是50MA，双绞线内阻为10Ω/100米(实际使用要测量)，若传送的电源是12VDC，要保证设备的使用正常，你只好传送电源在200米以内。但我们不建议用户使用双绞线传输电源。

　　七：6类非屏蔽双绞线可以使用吗?

　　答：

　　可以。只要是5类或5类以上的UTP，均可使用。

　　八：是否可以使用非双绞线(比如平行线)?

　　答：

　　我们有一些用户使用非双绞线，但是传输的距离很短。

　　所以，我们建议用户不要使用非双绞线，以免影响传输距离和图象效果。

　　九：双绞线视频传输设备支持中间抽头的桥接连接方式吗?

　　答：双绞线视频传输设备适合于点到点直接连接，不要使用从双绞线中间抽头的桥接连接方式。如果用户从双绞线中间取出一对线缆时，必须将该对线后面多余的线缆断开。

　　十 ：双绞线敷设施工的基本要求是什么?

　　答：

　　双绞线的敷设的基本要求：

　　1、槽道检查。

　　在布防电缆之前，对电缆经过的所有路由进行检查，清除槽道连接处的毛刺和突出尖锐物，清洁掉槽道里德铁屑、小石块、水泥炸喳等，保障一条平滑畅道德槽道。

　　2、文明施工。

　　在槽道中辐射电缆应采用人工牵引，牵引速度要慢。不宜猛拉紧拽，以防电缆玩护套发生被磨、刮、蹭、拖等损伤。不要再布满杂物的地面上大力抛摔和拖放电缆。禁止踩踏电缆。布线路由较长时。要多人配合平地移动电缆。特别应再转角处安排人值守理线;电缆的布放应自然平直，不得产生扭绞、打圈、接头等现象，不应受外力的挤压和损伤。

　　3、放线记录。

　　为了准确的核算电缆用量，充分利用电缆，对每箱从第一次放线起，做一个放线记录表。电缆上每隔两英尺有一个长度记录，一箱线长1000英尺(305m)。每个信息点放线时应记录开始处和结束处的长度，这样对本次放线的长度和线箱剩余的电缆的长度就一目了然。有利于将线箱中剩余的电缆布放至合适的信息点。

　　4、电缆应有裕量一适应终结、检测和变更。

　　双绞线电缆预留长度：在工作区宜为3—6cm，在电信区宜为0.5—2m，在设备间宜为3—5m;有特殊要求的应按设计要求预留长度。

　　5、桥架机线槽内电缆绑扎要求。

　　a：槽内电缆布放映平齐顺直、排列有序、尽量不交叉，在电缆进出线槽部位、转弯处应绑扎固定。

　　b：

　　电缆桥架内点看垂直敷设时，在电缆上端和每间隔1.5m处用固定在桥架的支架上;

　　水平敷设时，在电缆的首、尾、转弯及每间隔5—10m处进行固定。

　　在水平、垂直桥架中敷设电缆时，应对电缆进行绑扎。

　　对双绞电缆、光缆及其他信号点看应根据线缆的类别、数量、缆径、线缆芯数分束绑扎。

　　绑扎间距不宜大于1.5m，间距应均匀，不宜绑扎过紧和使线缆挤压。
