弱电线缆材料符号大全

时间:2018-04-17 14:16 来源:菲尼特编辑部 作者:小菲 点击:

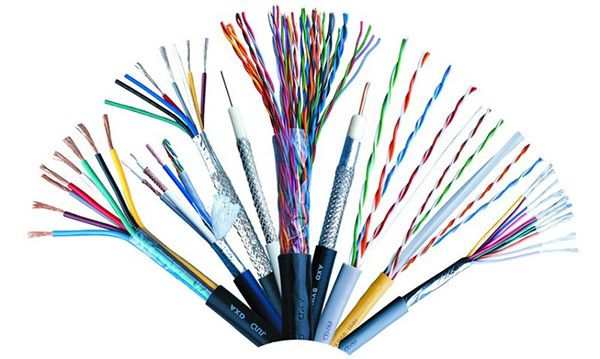

  1、护套及绝缘层材质。

  LIU光前连接盘 SW 网络交换器 ODF光纤配线架

  SVR 网络服务器 BD建筑物配线架 FD 楼层配线架

  YJV22 YJLV22 YJV23 YJLV23

  指交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆 ,敷设在室内、隧道内直埋土壤,电缆能承受机械外力作用

  常见类型:

  VV(VLV)聚氯乙烯绝缘聚氯乙烯护套电力电缆

  VY(VLY)聚氯乙烯绝缘聚乙烯护套电力电缆

  YJV(YJLV)交联聚乙烯绝缘聚氯乙烯护套电力电缆

  YJY(YJLY)交联聚乙烯绝缘聚乙烯护套电力电缆

  括号中L代表铝芯电缆

  脚标22代表钢带铠装缘聚氯乙烯护套

  脚标23代表钢带铠装缘聚氯烯护套

  脚标32代表细钢丝铠装缘聚氯乙烯护套

  脚标33代表细钢丝装缘聚氯烯护套

  脚标42代表粗钢丝铠装缘聚氯乙烯护套

  脚标43代表粗钢丝装缘聚氯烯护套  VV(VLV)类电缆导

  体运行最高额定温度为摄氏70度,短路时(持续时间小于5秒)最高温度不超过摄氏160度。

  2、ZR-BV-3X10/MR,PC32/SCE,WC

  采用3根截面为10平方毫米的阻燃铜芯聚氯乙烯绝缘导线,在金属线槽内(即MR)敷设,出线槽后穿32管径的重型阻燃塑料管(即PC32)在吊顶内(即SCE)敷设或在墙内(即WC)暗敷

  3、线路敷设方式标注

  穿焊接钢管敷设:SC 穿电线管敷设:MT

  穿硬塑料管敷设:PC 穿阻燃半硬聚氯乙烯管敷设:FPC

  电缆桥架敷设:CT 金属线槽敷设:MR

  塑料线槽敷设:PR 用钢索敷设:M

  穿聚氯乙烯塑料波纹电线管敷设:KPC

  穿金属软管敷设:CP 直接埋设:DB

  电缆沟敷设:TC 混凝土排管敷设:CE

  4、导线敷设部位的标注

  沿或跨梁(屋架)敷设:AB SR:沿钢索敷设

  暗敷在梁内:BC

  沿或跨柱敷设:AC

  暗敷设在柱内:CLC

  沿墙面敷设:WS

  暗敷设在墙内:WC

  沿天棚或顶板面敷设:CE

  暗敷设在屋面或顶板内:CC

  吊顶内敷设:SCE

  地板或地面下敷设:F

  5 、JDG

  为紧定式镀锌薄壁电线管,其连接靠管件顶丝顶紧管道,达到紧密连接

  6、4 UTP CAT 5E

  网络线,4对非屏蔽超五类线 UTP CAT.5e

  4prUTP CAT5E

  4pr表示4对

  UTP表示非屏蔽(STP表示屏蔽)

  CAT5E表示超5类(CAT5 表示5类)

  总称:超5类4对非屏蔽双绞线

  7、HSYV-5E和CAT-5E这两种网线有什么区别

  HSYV(双绞线)-5E是超五类网线的意思

  HSYV(双绞线)-5是五类网线或五类电话线的意思

  CAT(网络线)-5E是超五类网线的意思

  8、SYV电缆全称实心聚乙烯绝缘射频同轴电缆,同轴电缆中的一种。

  SYV-75-5:SYV代表视频线,75代表阻抗为75欧姆,-5代表线材的粗细。

  SYV 75-5-1(A、B、C)

  S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A:64编 B:96编 C:128编

  75:75欧姆 5:线径为5MM 1:代表单芯

  SYV电缆的作用:监控中常用的视频线主要是SYV75-3和SYV75-5两种.如果要传输视频信号在200米内可以用SYV75-3,如果在350米范围内就可以用SYV75-5.

  SYV电缆的使用环境:设备的支架连线,闭路电视(CCTV),共用天线系统(MATV) 以及彩色或单色射频监视器的转送。这些应用不需要选择有特别严格电气公差的精密视频同轴电缆。视频同轴电缆的

  特征电阻是75 欧姆,这个值不是随意选的。物理学证明了视频信号最优化的衰减特性发生在77 欧姆。在低功率应用中,材料及设计决定了电缆的最优阻抗为75 欧姆。
