综合布线连接硬件测试方法

时间:2018-03-30 13:42 来源:菲尼特编辑部 作者:小菲 点击:

  最终确定的六类标准已经不但要求能整个链路能过达到六类的性能,为了保正不同的商家的六类产品能够互相的兼容和替代,而且六类标准同时要求每个器件也要通过六类的性能,六类信道和六类链路的测试方法可以使用便携式网络测试仪表,六类组件包含:六类线缆、六类的信息模块和六类的跳线,本文主要简单介绍六类信息模块的测试方法和测试模型。

  信息模块的测试仪器需要选择三级精度的网络分析仪,网络分析仪的最大频率必须大600MHZ,另外需要选择一些附件:平衡变量器和特性阻抗与网络分析仪相同的同轴电缆,因为一般的网络分析仪的特性阻抗是75欧或50欧的,需要采用平衡变量器进行特性阻抗的变换,综合布线的产品的特性阻抗为100欧或150 欧,我国采用主要采用的是100欧的特性阻抗。用户可以根据具体的情况进行选择。

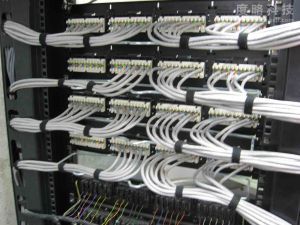

综合布线连接硬件

  六类信息模块的指标主要有五个:插损、近端串音、远端串音、回损、纵向平衡转换。下面简介一下五个指标的具体测试模型:

  1、插损:输出功率和输入功率的比值,并按照一定的公式进行计算的出的值,单位为dB.

  2、近端串音:是指一对心线对相邻的一对线在近端产生的无用噪音。

  3、远端串音:是指一对心线对相邻的一对线在远端产生的无用噪音。

  4、回损:因为特性阻抗不匹配造成的。

  5、纵向平衡转换:在连接件的一对心线的近端测得由在心线近端的同模信号转换成差模信号的强度,此差模信号和相对于所发送同模信号的强度比。

  6、以上介绍仅为让用户了解一些简单的测试原理,以上为个人见解,如有不同意见可共同讨。
