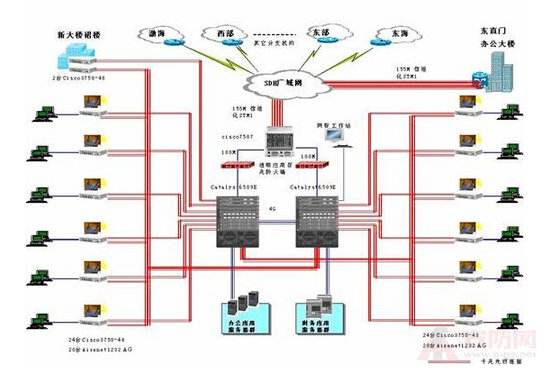

布线系统接地设计要点分析

　　对于广大工程技术人员而言，提高综合布线接地系统的稳定性和可靠性将是一项长期而艰巨的任务，那么应该了解在进行综合布线系统的接地设计时应注重的问题。

　　1、综合布线系统采用屏蔽措施时，所有屏蔽层应保持连续性，并应注重保证导线间相对位置不变。屏蔽层的配线设备(FD或BD)端应接地，用户(终端设备)端视具体情况直接地，两端的接地：应尽量连接至同一接地体。当接地系统中存在两个，不同的接地体时，其接地电位差应不大于1Vr.m.S(有效值)。

　　2、当电缆从建筑物外面进入建筑物内部轻易受到雷击，电源碰地，电源感应电势或地电势上浮等外界因素的影响时，必须采用保护器。

　　3、当线路处于以下任何一种危险环境中时，应对其进行过压过流保护：

　　(1)雷击引起的危险影响。

　　(2)工作电压超过250V的电源线路碰地;

　　(3)地电势上升到250V以上而引起的电源故障;

　　(4)交流50HZ感应电压超过250V。

　　4、综合布线系统的过压保护宜选用气体放电管保护器。因为气体放电管保护器的陶瓷外壳内密封有两个电极，其间有放电间隙，并充有惰性气体。当两个电极之间的电位差超过250V交流电压或700V雷电浪涌电压时，气体放电管开始出现电弧，为导体和地电极之间提供了一条导电通路。

　　5、综合布线系统的过流保护宜选用能够自复的保护器。由于电缆上可能出现这样或那样的电压，假如连接设备为其提供了对地的低阻通路，则不足以使过压保护器动作，而其产生的电流却可能损坏设备或引起着火。例:20V电力线可能不足以使过压保护器放电，但有可能产生大电流进入设备内部造成破坏，因此在采用过压保护的同时必须采用过流保护。要求采用能自复的过流保护器，主要是为了方便维护。

　　布线系统要防潮

　　数据布线系统进水，对电缆支持高速数据应用的能力能产生重大影响。在某些情况下，已经接近标准规定的链路长度上限的电缆，遇到进水时可能会失效。这是因为在电缆变湿时，其绝缘性能会发生变化，会影响阻抗及衰减和回波损耗等相关参数。

　　人们通常认为，覆盖在标准数据电缆外面的PVC材料是防水的，其实PVC材料是吸湿的。标准超五类电缆和六类电缆都采用PVC外套，是为了用于室内设计的，不适宜用于潮湿的环境。

　　对存在不同程度雾或水的室外环境，设计的电缆都会采取防水措施，如阻水胶带和凝胶填充，这些方法成本高，有时会降低电气性能。而且，这些防水凝胶基于石油，存在火灾隐患，不适宜室内使用(接续点除外)。

　　进水的影响还取决于水的来源及进水的时间。敷设的PVC电缆，中部短期内暴露在少量的干净水中，不会产生任何长期的有害影响;直接敷设在混凝土地板上的低烟雾零卤素电缆，没有使用任何管道或保护措施，只要被水淹没一周，损失风险就会大得多;来自积满灰尘的水泥地板、包含溶解污染物的水则会产生更大的危险。

　　更换受潮的布线系统耗时巨大、成本高、破坏性强。很明显，最好的方法是防止电缆受潮。位于高度危险区域的企业在网络设计阶段应考虑受潮的危险，现有的布线网络，也应考虑采取哪些措施。

　　如果可能，应把电缆悬挂在天花板空间的管道中，这要比地板下布线更能降低受潮的危险。通过使用管道，如电缆架，在电缆受潮时可以更快使电缆变干，密封管道则可以更好地防止少量水的浸入。如果电缆必须通过地板空间，则应在允许的高度范围内，使电缆盘或电缆架尽可能高出地板平面，因此最好使水管设施远离电缆大量集中的区域，如电信间或设备间，也不要在附近设立厨房或厕所。

　　布线系统应用时不要把电信间或设备间设在地下室中，特别是在邻近河流时，如果不能实现隔离，那么应考虑使用机架或机柜，或建立堤岸，把水流疏导到影响较小的区域中。 在电缆受潮时，要采取的措施取决于受到影响的电缆数量、更换成本与不更换电缆的业务损失风险之间的比较等。 对经毛细管反应通过电缆开端进水的电缆，应直接更换;通过外皮受到严重进水影响的电缆可能也需要更换。
