综合布线的准备和施工中的事项

时间:2018-03-03 13:36 来源:菲尼特编辑部 作者:小菲 点击:

  网络综合布线工程实施设计对布线的全过程起着决定性的作用,工程实施的设计机构应慎之又慎。

  布线前的准备

  通常网络工程经过调研,确定方案后,下一步就是工程的实施,而工程实施的第一步就是开工前的准备工作:

  (1)设计综合布线实际施工图,确定布线的走向位置,需要考虑诸如:隐蔽性,对建筑物破坏(建筑结构特点),在利用现有空间同时避开电源线路 和其他线路,现场情况下的对线缆等的必要和有效的保护需求,施工的工作量和可行性(如打过墙眼等)等等,然后将这个图纸提供给施工人员、督导人员和主管人 员使用;

  (2)规划设计和预算,根据上述情况确定路由并申请批准,如需要在承重梁上打过墙眼时需要进行向管理部门申请,否则违反施工法规等,整个规划 及破坏程度说明最好经甲方及管理部门批准;其次是修正规划。在正式的有最终许可手续的规划基础上,计算用料和用工,综合考虑设计实施中的管理操作等的费用 提出预算和工期以及施工方案和安排。实施方案中需要考虑用户方的配合程度。实施方案需要与用户方协商认可签 字,并指定协调负责人员指定工程负责人和工程监理人员,负责规划备料,备工,用户方配合要求等方面事宜,提出各部门配合的时间表,负责内外协调和施工组织 和管理现场施工现场认证测试,制作测试报告制作布线标记系统。

  网络工程施工过程中需要许多施工材料,这些材料有的必须在开工前就备好料,有的可以在开工过程中备料,主要有光缆、双绞线、插座、信息模块、 服务器、稳压电源、集线器等落实购货厂商,并确定提货日期,不同规格的塑料槽板、PVC防火管、蛇皮管、自攻螺丝等布线用料就位,如果集线器是集中供电, 则准备好导线、铁管和制订好电器设备安全措施,制定施工进度表。

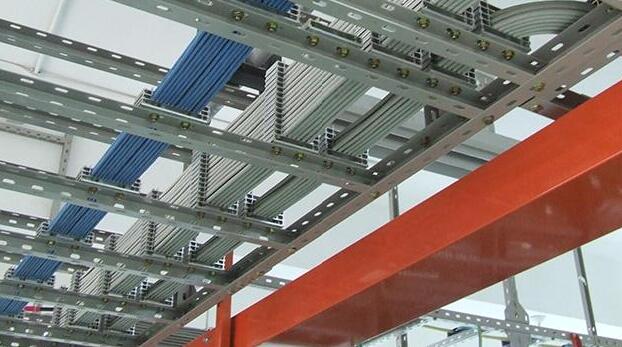

菲尼特综合布线

  施工注意事项

  网络综合布线工程实施设计对布线的全过程起着决定性的作用,工程实施的设计机构应慎之又慎。有几点注意的事项需要大家谨记:

  (1)在实施设计时首先应注意符合规范化标准。结构化布线的实施设计不仅要做到设计严谨,满足用户使用要求,还要使其造价合理,符合规范化标 准。国际和国内对结构化布线有着严格的规定和一系列规范化标准,这些标准对结构化布线系统的各个环节都做了明确的定义,规定了其设计要求和技术指标。

  (2)根据实际情况设计。首先要对工程实施的建筑物进行充分地调查研究,收集该建筑物的建筑工程、装修工程和其他有关工程的图纸资料,并充分 考虑用户的建设投资预算要求、应用需求及施工进度要求等各方面因素。如果建筑物尚在筹建之中就确定了结构化 布线方案,则可以根据建筑的整体布局、走线的需求向建筑的设计机构提出有关结构化布线的特定要求,以便在建筑施工的同时将一些布线的前期工程完成。如果是 在原有建筑物的基础上与室内装修工程同步实施的布线工程,则必须根据原有建筑物的情况、装修工程设计和实际勘查结果进行布线实施设计。

  (3)要注意选材和布局。布线实施设计中的选材用料和布局安排对建设成本有直接的影响。在设计中,应根据网络建设机构的需求,选择合适类型的 布线线缆和接插件,所选布线材料等级的不同对总体方案技术指标的影响很大。布局安排的设计除了对建设成本有 直接的影响外,还关系到网络布线是否合理,对于一座多层建筑物来说,安装整个建筑物网络主干交换机的信息中心网络机房,最好设置在建筑物的中部楼层,如果 各个楼层设置配线间,最好设置在楼层的中段,这样设计不但可以尽量缩短垂直和水平主干子系统的布线长度,节约材料,降低成本,还可以减少不必要的信道传输 距离,有利通信质量的提高。

  (4)还需要注意的还有施工现场督导人员要认真负责,及时处理施工进程中出现的各种情况,协调处理各方意见;如果现场施工碰到不可预见的问 题,应及时向工程单位汇报,并提出解决办法供工程单位当场研究解决,以免影响工程进度;对工程单位计划不周的问 题,要及时妥善解决;对工程单位新增加的点要及时在施工图中反映出来;对部分场地或工段要及时进行阶段检查验收,确保工程质量;最好制订出工程进度表,但 在制订工程进度表时,要留有余地,还要考虑其他工程施工时可能对本工程带来的影响,避免出现不能按时完工、交工的问题,因此,建议使用督导指派任务表、工 作间施工表。

  而在工程施工结束时,还应该注意清理现场,保持现场清洁、美观;对墙洞、竖井等交接处要进行修补;各种剩余材料汇总,并把剩余材料集中放置一 处,并登记其还可使用的数量;并做好总结材料:开工报告;布线工程图;施工过程报告测试报告使用报告和工程验收所需的验收报告。
