机柜理线的步骤

时间:2018-01-23 14:19 来源:菲尼特编辑部 作者:小菲 点击:

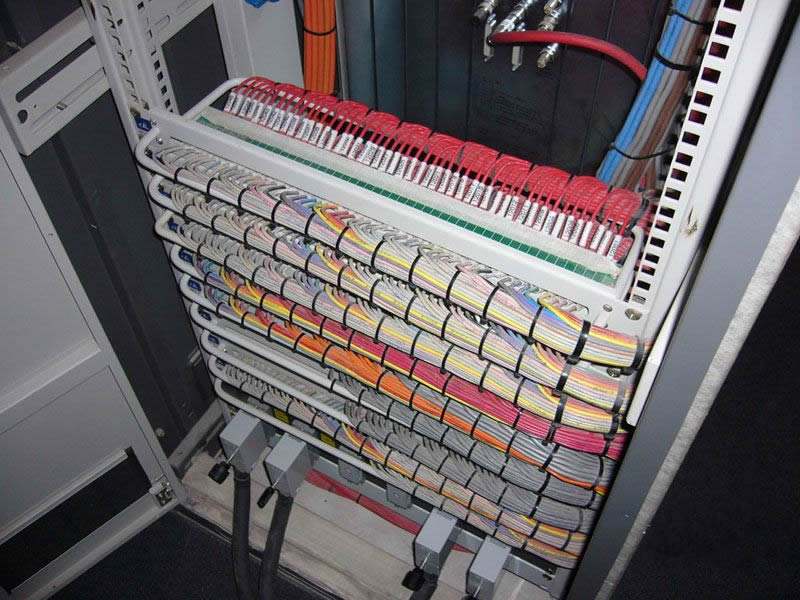

  机柜内的水平双绞线位于机柜的后侧。过去,这些双绞线不进行整理,或进行简单的绑扎后立即上配线架,那时,从机柜的背后看去,水平双绞线就象瀑布一样垂荡在那里,或由数根尼龙扎带随意绑扎在机柜的两侧。大家关心的重点是每根双绞线的性能测试合格。下面菲尼特分享机柜理线步骤及技巧,希望能帮助到大家。

  工具/原料

  机柜

  配线架

  线缆

机柜理线

  方法/步骤

  1、在线缆根部开始外露的地方开始用扎带绑好,如果线缆过多就暗中网线的编号从中间分成两份或者多份,但是需要保证分出来的网线每一部分都是连续的,因为这样下步工作就容易进行。

  2、根据需要把大部分网线扎好就开始用配线板理线,配线板的使用方法就是按照一个约定把线缆从配线板的背部一条条的穿过配线板,在配线板背部按照两根连续的网线一起用扎带扎起来,每两个扎一块儿都要求有一个错位,就是不要并排的扎太多,每两个扎带上下最好有点距离,两根连续的扎起来以后就开始六根网线一块儿扎一起,平均需要每半米重新扎一次,注意扎的时候注意整齐,不要胡乱扎一起给人不和谐的感受。

  3、使用理线板一一直顺着往下移,在理线板的背部也一直用扎带缠好(半米一扎)。最后一次六根一乍 的位置在离线缆尾部一米左右,扎好了以后就在附近距离开始两根一扎,当然还是按照顺序扎好。每两根扎好后往下半米左右再次使用同样的方法再扎一次,有利于下一步打配线架。

  4、下面就是开始打配线架这一环节了,由于上面的工作做完了以后线缆已经非常明确了,把线缆甩到机柜的外边开始放置在一张工作台上三人一组开始进行压线的工作。按照事先安排好的位置进行压线就不容易出错了。

  5、对打过的配线架进行测试,测试通过给予安装上机柜,如果发现有没有通过的点仔细检查网线和模块的接触和线序等问题,争取一下子全部通过,在测通模块全部压好以后就开始安装上机柜,装好后按照原先的计划对网线进行绑扎,做到整齐美观横平竖直。对每一个点的连通性进行记录,如果始终无法通过需要记录在备注日志上。方便后续的查看。

  注意事项

  了解理线的三类工艺

  理线板需使用相应的理线表配合理线
