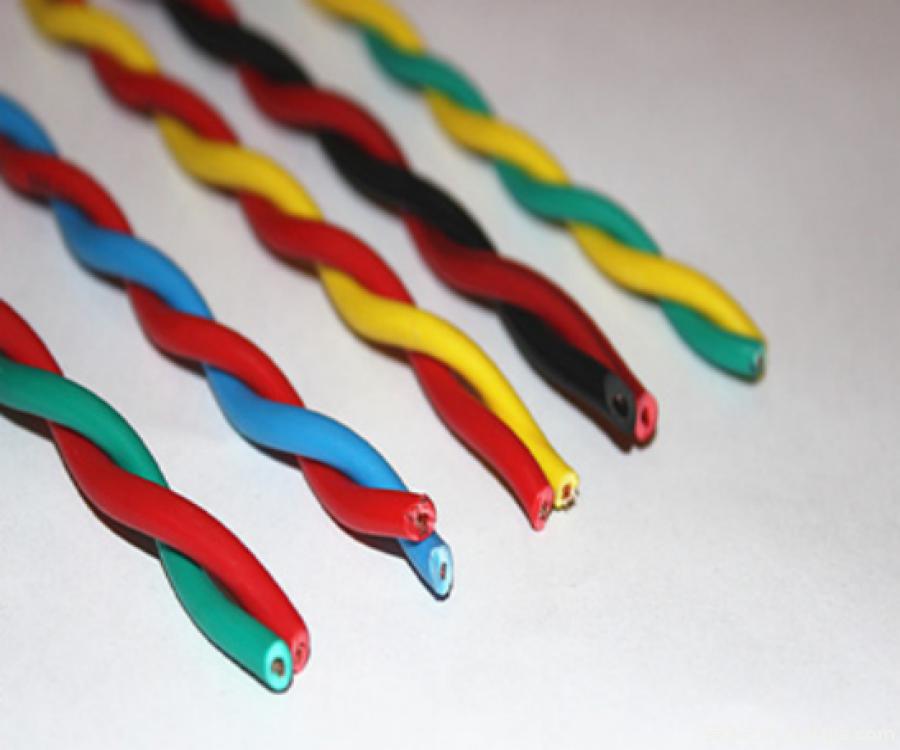

双绞线(Twisted Pair)是由两条相互绝缘的导线按照一定的规格互相缠绕(一般以顺时针缠绕)在一起而制成的一种通用配线，属于信息通信网络传输介质。双绞线在现代智能建筑的弱电系统中使用十分广泛，其具有抗干扰能力强、传输距离远、布线容易、价格低廉等优点。

　　事实上，双绞线的使用由来已久，电话传输使用的就是双绞线，今天我们广泛使用的局域网也是采用双绞线对。可见双绞线是十分常见且基础的线缆，它在布线中的作用十分重要，影响着整个布线系统的功能运作。所谓"细节决定成败"，在双绞线布线施工中，我们需要注意哪些事项？

　　一、双绞线布线注意事项

　　1、线缆敷设要求

　　(1)线缆的型号、规格应与设计规定相符。

　　(2)线缆的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤。

　　(3)线缆两端应贴有标签，应标明编号，标签书写应清晰、端正，标签应选用不易损坏的材料。

　　(4)线缆终接后，应留有余量。交接间、设备间的对绞电缆预留长度宜为0.5～1.0m，工作区预留长度宜为l0～30mm;线缆布放宜盘留，预留长度宜为3～5m，有特殊要求的应按设计要求预留长度。

　　(5)线缆的弯曲半径应符合下列要求。

　　①双绞线的弯曲半径应至少为其外径的4倍。

　　②主干双绞线的弯曲半径应至少为其外径的1O倍。

　　③光缆的弯曲半径应至少为光缆外径的15倍。

　　④综合布线系统的缆线必须与电磁干扰源保持一定距离，以减少电磁干扰的强度。

　　(6)当综合布线区域存在的干扰低于上述规定时，可采用非屏蔽缆线和非屏蔽配线设备进行布线;当综合布线区域存在的干扰高于上述规定或用户对电磁干扰有比较高的要求时，宜采用屏蔽线缆和屏蔽配线设备进行布线，也可以采用光缆系统;当综合布线路由上存在干扰源，且不能满足最小净距要求时，宜采用金属管线进行屏蔽。

　　(7)在暗管或线槽中缆线敷设完毕后，宜在通道两端出口处用填充材料进行封堵。

　　2、线槽和暗管敷设缆线

　　预埋线槽和暗管敷设缆线应符合下列规定。

　　(1)敷设线槽的两端宜用标志标出编号和长度等内容。

　　(2)敷设暗管宜采用钢管和阻燃硬质PVC管。布放多层屏蔽电缆、扁平缆线和大对数主干电缆或主干光缆时，直线管道的管径利用率应为50%～60%，弯管道的利用率应为40%～50%。暗管布放4对对绞电缆或4芯以下光缆时，管道的截面利用率应为25%～30%。

　　(3)地面线槽宜采用金属线槽，线槽的截面利用率不超过50%。

　　3、电缆桥架和线槽敷设缆线

　　设置电缆桥架和线槽敷设缆线应符合下列规定。

　　(1)电缆线槽、桥架宜高出地面2.2m以上，线槽和桥架顶部距上层楼板不宜小于300mm，在过梁或其他障碍物处，不宜小于50mm。

　　(2)槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、转弯处应绑扎固定，其水平部分缆线可以不绑扎。垂直线槽布放缆线应每隔5～10m处进行固定。

　　(3)电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5m处应固定在桥架的支架上;水平敷设时，在线缆的首、尾、转弯及每间隔5～1 0m处进行固定。

　　(4)在水平、垂直桥架和垂直线槽内敷设缆线时，应对缆线进行绑扎。对绞电缆、光缆及其他信号电缆应根据缆线的类别、数量、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m，间距应均匀，松紧适度。

　　(5)楼内光缆宜在金属线槽中敷设，在桥架敷设时应在绑扎固定段加装垫套。

　　4、管道缆线敷设

　　管道缆线敷设应符合下列要求。

　　(1)缆线在管道内的布放原则如下。

　　①缆线在管道管孔内的排列顺序为：先下排后上排，先两侧后中间。

　　②同一缆线在管道段的孔位不应改变。

　　③一个管孔内一般只布放一根缆线，特殊情况下可布放两根缆线，但两条缆线的外径之和不得大于管道内径的2/3。

　　④管道一般应预留2～3个备用管孔。

　　(2)管道的敷设要求如下。

　　①混凝土管、塑料管、钢管和石棉水泥管，可组成矩形或正方形并直接埋地敷设。

　　②每段管道的最大段长一般不宜大于120m，最长不能超过150m，并应有大于或等于2.5‰的坡度。

　　5、直埋缆线敷设

　　(1)直埋缆线一般采用铠装缆线或塑料直埋缆线。当坡度大于30°或缆线可能承受张力的地段，宜采用钢丝铠装缆线并采取加固措施。

　　(2)直埋缆线在下述处所应设置缆线标志：直埋段每隔2OO～300m处;缆线连续点、分支点、盘六点处;缆线路由方向改变处以及与其他专业管道的交叉处等。

　　(3)直埋缆线应避免在下列地段敷设：土壤有敷设性介质的地区;预留发展用地和规划未定的用地;堆场、货场及广场;往返穿越干道、公路及铁路的地段。

　　(4)直埋缆线不得直接埋入地下室内。直埋缆线需引入建筑物内分线设备时，应将铠装层脱去后穿管引入。

　　6、电缆沟缆线敷设

　　(1)与1kV以下的电力电缆同沟架设时，宜各置电缆沟的一侧或置于同侧托架的上面层次。托架的层问间距和水平间距一般与电力电缆相同。

　　(2)在电缆沟内托架上敷设自承式缆线宜采用铠装缆线，如电缆沟内环境较好，也可采用全塑缆线。

　　7、其他要求

　　架空缆线宜采用全塑自承式缆线，也可采用钢绞线吊挂全塑缆线。覆冰严重地区宜采用架空缆线，在沿海地区及敷设较困难的地区采用全塑式自承缆线。

　　采用吊顶支撑柱作为线槽在顶棚内敷设线缆时，每根支撑柱所管辖范围内的线缆可以不设置线槽进行布放，但应分束绑扎。缆线护套应阻燃，不应受到外力的挤压和损伤，缆线选用应符合设计要求。

　　建筑群子系统采用管道缆线敷设、直埋缆线敷设、电缆沟缆线敷、设架空缆线敷设及室外墙壁缆线敷设点、光缆的施工技术要求应按照本地网通信线路工程验收的相关规定执行。

　　二、双绞线常见应用问题解答

　　A、双绞线传输器使用何种线缆？

　　请选用五类或五类以上的非屏蔽双绞线UTP，线缆类别越高，传输效果越好。五类屏蔽双绞线(STPCAT524AWG)可以在一些特殊的情况下使用。三、四类非屏蔽双绞线也可以使用，但效果和作用距离有一点影响。平行不绞合在一起(例如平行电话线)的线缆及两根各自屏蔽的线缆，不建议使用。

　　B、在综合布线时可否把双绞线和其它线缆放在一起(例如捆在一起)？

　　在施工布线时可与一般电话线，计算机网络线，同轴电缆线，光纤一起传输，请勿与电源线一起，避免干扰。

　　C、可否利用现有计算机网络线来传送视频信号？

　　只要使用没有使用到的一对绞线就可以用来传送视频信号;一般计算机都利用网络线中的两对双绞线来传输以太网等信号，另外两对线就可以传送视频信号。但传送的信号不可以经过HUB、交换机等其它设备。

　　D、双绞线接头处是否可以直接拧在一起？

　　最好不要直接拧在一起，如果连接不好，接触电阻过大，影响传输效果，甚至无法传输。连结处要用烙铁焊在一起，外面用热缩套管包好，防止短路。

　　E、一根双绞线可以传哪种组合的信号？

　　一根线一般有四对双绞线，可以传输4路视频;总之1对线可以传输一路信号，4对线可以传输4路信号，另外大对数双绞线还可以传输更多的信号。

　　F、双绞线可以传电源吗？

　　可以。但是你要保证传过来的电源符合设备的要求。每只双绞线传输器工作电流是50mA，双绞线内阻为10Ω/100米(实际使用要测量)，若传送的电源是12VDC，要保证设备的使用正常，你只好传送电源在200米以内。
