FTTH工程施工规范及要求

时间:2017-12-23 15:23 来源:菲尼特编辑部 作者:小菲 点击:

  本文主要介绍FTTH中光缆敷设需要注意的事项及相关设备安装要求。

  一、光缆路由

  光缆敷设前应进行路由复测。路由及敷设方式应以施工图设计为依据。必要的路由变更,可由监理、施工人员提出,经建设单位同意确定;对于500m以上较大的路由变更,设计单位应到现场与监理、施工单位协商,建设单位批准,并填写“工程设计变更单”。

  二、光缆的敷设

  2.1 光缆的敷设型号、走向、路由应符合设计文件规定,不宜与电力电缆交越,若无法满足时,必须使用警示套管保护。

  2.2 光缆布放应顺直,无明显扭绞和交叉;槽道光缆必须绑扎牢固,外观平直整齐,松紧适度,绑扎间距应均匀不宜大于1.5m;

  2.3 架内光缆布放应顺直,出线位置准确、预留弧长一致,并作适当的绑扎。

  2.4 每条光缆在进线孔和ODF两端应有统一的标识,标识上宜注明光缆两端连接的位置并符合资源管理对光缆标志的要求。标签书写应清晰、端正和正确。标签应采用打印塑封,以便日常维护。

  2.5 光缆敷设工艺必须符合YD5137—2005《本地通信线路工程设计规范》和YD5121—2010《通信线路工程验收规范》的要求。

  2.6 光缆的配盘、敷设安装的重叠和预留长度应符合光缆在接头处的预留,其预留长度一般为5~10m。

  2.7 敷设墙壁光缆应满足:离地面高度应不小于3m,跨越街坊、院内通路等应采用钢绞线吊挂。

  2.8 敷设吊线式墙壁光缆时,吊线式墙壁光缆使用的吊线程式应符合设计要求。墙上支撑的间距应为8—10m,终端固定物与第一只中间支撑的距离应不大于5m。

  2.9 敷设钉固式墙壁光缆时,必须在外墙使用线卡钉固光缆;钉固螺丝必须在光缆的同一侧,间距均匀且400mm为宜。

  2.10 敷设管道光缆时,敷设管道光缆的孔位应符合设计要求;敷设后的光缆应无扭转、无交叉、无明显刮痕和损伤;光缆出管孔150mm以内不得做弯曲处理光缆接头处两侧光缆布放预留的重叠长度应符合设计要求,接续完成后,光缆余长应在人孔内盘放并固定整齐管道光缆根据接入需要进行中间人孔预留, 长度为8m—10m在每个人孔内的光缆上,均应安装光缆识别标志。

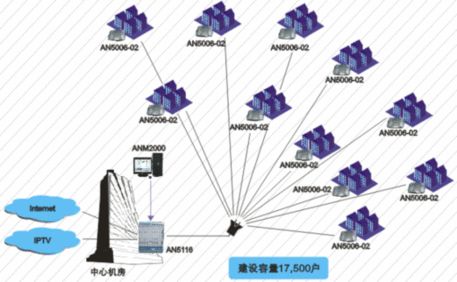

菲尼特光缆敷设

  三、线路保护

  1、新增拉线必须使用专用的警示套管保护。

  2、吊挂式架空吊线与电力线交越时,一般应从电力线的下方通过,与电力线交越部分的架空吊线应外套电力保护管。吊线与电力线间距应符合设计及验收规范要求。

  3、光缆在不可避免跨越邻近有火险隐患的建筑设施时,应采取防火保护措施。

  四、光缆交接箱与分线设备的安装

  (一)光缆交接箱的安装

  1、光缆及尾纤、跳线、适配器在光交箱内的安装位置路由走向及固定式应符合设计要求,并符合光交箱产品说明。

  2、光交箱的装配零件应齐全,接头排无损坏,端子牢固,编扎好的成端应在箱内固定,并进行对号测试和绝缘测试,漆面应完好。

  3、光缆引入光交箱应排列整齐,弯曲处满足曲率半径要求,交接箱号、光缆编号、纤(线)序的漆写(印)应符合设计要求。

  4、交接箱内跳线(纤)应布放合理、整齐,无接头且不影响模块支架开启。

  5、墙壁光缆交接箱的安装应坚实、牢固,交接箱底部距地面的高度应满足不小于150mm。

  6、落地式光缆交接箱的安装位置、安装高度、防潮措施等应符合设计要求。箱体安装必须牢固、安全、可靠,箱体的垂直偏差应不大于3mm。

  7、交接设备的地线必须单设,地线的接地电阻应满足规范要求(交接箱的地线接地电阻应不大于10Ω)。

  (二)分线设备的安装

  1、分线设备的安装方式、地点与型号应符合设计要求。

  2、室外墙壁安装分线盒时,盒体的下端面应距地面2.8m~3.2m,室内分线盒的安装应符合设计要求。

  3、分线设备安装后,应将其编号写在分线设备的表面,字体应端正、大小均匀。

  4、壁挂式分线盒的安装应牢固、合理、防潮。

  5、箱内进出线缆要做明确详实的标识;

  五、皮线光缆的施工

  (一)建筑物内皮线光缆敷设要求

  1、敷设前必须彻底了解建筑物的结构、走线的路由。准确掌握可布线位置

  2、确定现有线缆的位置和布放方式,尽可能使用原有路由。

  3、皮线光缆两端的预留长度应统一,不小于0.5m,不大于2m并且符合工艺要求。

  4、皮线光缆在布放时,应尽量减少转弯,不可避免时,转弯处应均匀圆滑,其曲度半径应符合:①敷设过程中皮线光缆弯曲半径不应小于40mm;②固定后皮线光缆弯曲半径不应小于15mm;

  5、皮线光缆两端应有统一的标识,标识上宜注明两端连接的位置。标签书写应清晰、端正和正确。

  6、皮线光缆室内走线应尽量安装在暗管、天花板、墙壁线槽内。

  7、皮线光缆应严格做到“防火、防鼠、防挤压”的要求。

  (二)皮线光缆在线槽内的敷设

  1、在安装线槽或PVC管时,首先要计算线槽或PVC管中将要布放的皮线光缆的数量,线槽的截面利用率不应超过50%,PVC管的管径利用率不超过60%,弯管的管径利用率不超过50%。

  2、采用PVC管进行墙壁敷设时,选择墙面合适部位确定皮线光缆的路由走向,穿管完成钉固后保持皮线光缆横平竖直;钉固时,应间距均匀以50cm为宜。

  3、皮线光缆在线管或线槽内,弯曲半径不应小于40mm,布放线管或线槽时,需将管线两端略向下倾斜,防止管内长期积水,光缆性能下降。

  (三)皮线光缆在各种场景下的入户方式

  4、皮线光缆采用墙面开孔方式入户:选择合适的入户位置,用Φ8mm电锤在用户墙面上进行过墙开孔,开孔标准为自用户室内往用户室外进行开孔,开孔方向是向下倾斜30度角,防止雨水倒灌至用户室内。

  5、皮线光缆在墙面孔或空调孔入户的:需在墙面孔或空调孔内外两侧安装过墙套管。皮线光缆通过过墙套管穿放入户。入户光缆在墙体入户处须留有“滴水弯”。

  6、皮线光缆穿放完成后,需要用封堵填充胶泥对孔洞的空隙处进行填充封堵。封堵要平整、牢固。

  7、墙壁波纹管保护光缆入户,将外墙的墙孔适当开大,波纹管嵌入墙孔内部后用封堵填充胶泥进行填充封堵。波纹管开口处不得暴露在墙孔外。

  六、光缆的接续与封装

  1、光缆程式、纤序、端别、两端光缆的 预留长度及绑扎固定、接头盒的安装位置应符合设计规定。

  2、光缆接续的内容应包括:光纤接续;铜导线、金属护层、加强芯的安装;接头衰减的测量。

  3、光纤熔接时衰耗平均值不大于0.08dB/个,冷接续时衰耗平均值不大于0.5dB/个。

  4、光纤的接续方法按照使用的光缆类型确定,使用常规光缆采用热熔接方式,在使用入户光缆时用户端宜采用熔接为主也可采用机械接续方式。
