数据中心机房机柜理线知识及其步骤详解

时间:2017-12-22 10:59 来源:菲尼特编辑部 作者:小菲 点击:

  关于弱电的问题有很多,最近有些朋友一直在问机柜理线方面的有关知识, 这可能是由于理线确实让很多人没有头绪,甚至于让很多朋友头疼,但是机柜毕竟已经成为机房的最重要部分,我们也只能是迎着时代的脚步来学习这些知识。

  机柜理线知识及其步骤详解

  要根据网络的拓扑结构和现有设备情况来整理网线;机柜电源线和网线原则上要分开整理,设备的放置要适当,避免相互挤压、避免太高或太低,避免相互距离太近;如果机柜内设备太多,应该对设备加以编号;对每一根线路要在适当的位置注明来源,对不同的连线(如一般网络连接线、交叉线、专线等)要有不同的识别方法;网线编排依据房间号而不依据人。 概括为一句话说就是:布局清晰,线序规整,标记明确,易于维护。

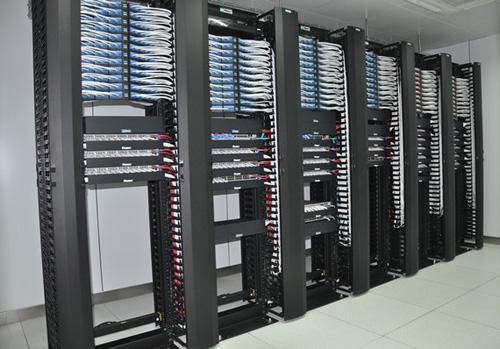

数据中心机房机柜理线

  第一步准备工作

  首先要通知用户在不影响用户正常工作的情况下进行整理机柜。然后根据网络的拓扑结构、现有的设备情况、用户数量、用户分组等多种因素勾画出机柜内部的线路走线图和设备位置图。

  接下来准备好所需材料:网络跳线、标签纸、各种型号的塑料扎带。

  第二步准备工作:整理机柜

  需要我们自己动手做以下三件事:第一,使用随机框带的螺丝和螺母将固定架上紧;第二,将机柜扳倒,把可以活动的轮子安上;第三,根据设备的位置在固定架上调整和添加挡板。 整理线路:

  将网线分组,组数通常小于或等于机柜后面理线架的个数。将所有设备的电源线捆扎在一起,将插头从后面的通线孔插入后,通过一个单独的理线架寻找各自的设备。

  第三步固定相关设备:

  将机柜中的挡板调整到合适的位置,使管理员能够不开机柜门就可以看到所有设备的运转情况,同时根据设备的多少和大小适当地添加挡板。注意要在挡板间留出一定的空隙。将机柜内所有用到的交换设备、路由设备按照预先画好的图放置好。

  网线贴标:

  所有网线连接好以后,需要对各网线进行标识,将准备好的即时贴缠绕到网线上,并用笔在其上加以标注(一般注明房间号或作什么用途),要求标识要简单易懂。对交叉网线可以通过使用不同颜色的即时贴与一般网线加以区分。如果设备太多,则要对设备进行分类编号,并对设备贴标。

  以上就是今天为大家讲述的机柜理线知识及其步骤详解,希望大家可以从中学习到没有掌握的知识点,菲尼特专注于光纤通讯产品的研发与销售已有20年的时间了,光通讯产品累加超越了1万种,这其中包含达标产品光缆、光纤跳线mpo/mtp数据中心光纤配线架等,在菲尼特您可以一站式选购所有光通讯产品。
