光缆熔接施工步骤：

　　一、首先根据客户信息考察现场条件，了解客户实际需求情况，满足使用者更人性化设计，提供更合理的施工方案。

　　二、根据客户需求和实际考察可制定多个方案供选择，原有老线路是否能用新线路是否与老线路兼容并测量出光缆长度，如：单模SM、多模MM。芯数4芯、6芯、8芯、12芯、16芯、24芯、32芯、64芯等。

　　三、客户最终所用设备光口的确定：ST、SC、FC、LC、MT-RJ、MU、等。

　　1、光电转换器(收发器)光口通常是FC/PC

　　2、网络交换机带光口模块的光口通常是FC/PC、LC/PC、MU/PC

　　3、视频光端机光口常用的是ST/PC、SC/PC、FC/PC

　　4、电信级的光口常用的是FC/PC、SC/PC

　　5、广播级如有线电视常用的光口FC/APC、SC/APC

　　四、终端盒的确定：

　　1、根据客户机柜空间情况4芯-8芯光缆终端盒可选(8口壁挂式或12口1U*19英寸式)8芯光缆以上选12口1U*19英寸式、24口1U*19英寸式、48口2U*19英寸式、OTF架式、架空/管道熔接包2入2出、3入3出。

　　五、选配跳线和尾纤：

　　1、跳线(单模、多模)长度2M、3M、5M、10M、15M、特定长度或头

　　2、尾纤直出(长度)如1M

　　3、尾纤内用配法兰盘如ST

　　六、材料清单明细

　　七、熔接步骤：

　　1、光缆穿进机柜

　　2、光缆标号

　　3、确认终端盒最终装在机柜位置

　　4、开缆并固定

　　5、固定法蓝盘

　　6、裁尾纤并通光试验

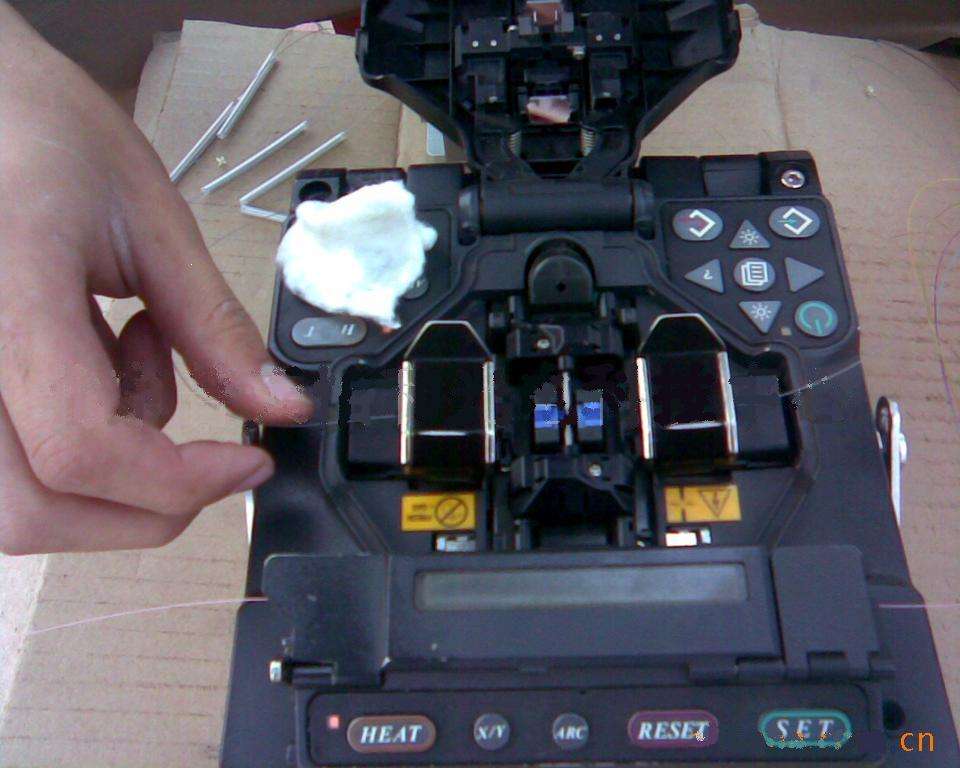

　　7、熔接开始 把要熔的纤芯选出并拨开涂覆层4CM 擦拭切割保留1.6CM 小心放进熔接机V型槽内 按键自动熔接。

　　8、盘纤 注：盘纤直径一定的最大限度否则将影响1550nm波长传输。

　　9、标注

　　八、测试⑴光源单芯跳线法兰盘光缆法兰盘单芯跳线光功率计⑵OTDR单芯跳线或负载法兰盘光缆。

　　光端机选配：

　　1、光口形式

　　2、单模、多模

　　3、传输距离

　　4、视频路数

　　5、数据接口及通道RS-485、 RS-232、 RS-422、 E1、 TTL、 开关量、音频、IP、电话、分单双向。

　　综合布线重点：

　　1、超五类线长在90M、 六类、七类线可延长。

　　2、国内线序通常568B打法。打线时应注意线绞距否则用测试仪测不过近端串扰、回波损耗。

　　3、如果需交叉线时一端是568A一端是568B做法。

　　4、放线做管时应多注意和强电保持国标规定的间距。

　　强电要点：

　　我们常接触到的也就交流220V照明、380V 动力。220V三线制 火L、零N、地E 380V五线制A火、B火、C火N工作零、PE保护零。接线包扎防水胶带3层、黑胶布3层必须的标准。空开单匹用于照明、空调。漏电保护器用于插座。
