机房的布线系统直接影响到未来机房的功能，一般布线系统要求布防距离尽量短而整齐，排列有序，具体的方式有“田”字形和“井”字形两种。其中：“田”字形较适用于环形机房布局，“井”字形较适用于纵横式机房布局。它的位置可安排在地板下和吊顶两个地方，各有特点，下面分别加以论述：

　　1、地板布线：这是一种最常见的布线方式，它充分利用了地板下的空间，但要注意地板下漏水、鼠害和散热，还应保证在每个机柜下方开凿相应的穿线孔(包括地板和线槽)。

　　2、吊顶布线：该布线方式特别适合于经常需要布线的机房，目前也非常流行，此方式中吊顶内包含了各种布线电源、弱电布线，在每个机柜上方开凿相应的穿线孔(包括地板和线槽)，当然也要注意漏水、鼠害和散热。

　　具体布线的内容有：电源布线、弱电布线和接地布线，其中电源布线和弱电布线均放在金属布线槽内，具体的金属布线槽尺寸可根据线量的多少并考虑一定的发展余地(一般为100×50或50×50)。电源线槽和弱电线槽之间的距离应保持至少5厘米以上，互相之间不能穿越，以防止相互之间的电磁干扰。下面将一一加以阐述：

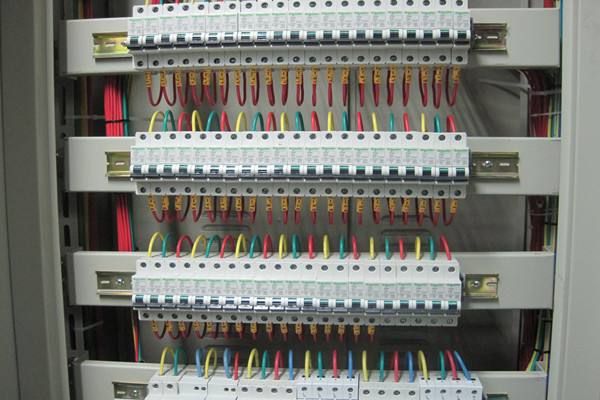

　　A、电源布线：在新机房装修进行电源布线时，应根据整个机房的布局和UPS的容量来安排，在规划中的每个机柜和设备附近，安排相应的电源插座，插座的容量应根据接入设备的功率来定，并留有一定的冗余，一般为10A或15A。电源的线径应根据电源插座的容量并留有一定的容量来选购。

　　B、弱电布线：弱电布线中主要包括同轴细缆、五类网线和电话线等，布线时应注意在每个机柜、设备后面都有相应的线缆，并应考虑以后的发展需要，各种线缆应分门别类用尼龙编织带捆扎好。

　　C、接地布线：由于新机房内都是高性能的计算机和网络通讯设备，故对接地有着严格的要求，接地也是消除公共阻抗，防止电容耦合干扰，保护设备和人员的安全，保证计算机系统稳定可靠运行的重要措施。在机房地板下应布置信号接地用的铜排，以供机房内各种接地需要,铜排再以专线方式接入该处的弱电信号接地系统。

　　关于6类线缆布线

　　1、如果在2个终端间有多余的线缆，应该按照需要的长度将其剪断，而不应将其卷起并捆绑起来。

　　2、线缆的接头处反缠绕开的线段的距离不应超过2cm，过长会引起较大的近端串扰。

　　3、在接头处，线缆的外保护层需压在接头内而不能在接头外。虽然在线缆受到外界拉力时整个均会受力，但若外保护层压在接头外，则受力的将主要是线缆和接头连接的金属部分。

　　4、在线缆接线施工时，线缆的拉力是有一定限制的，一般为9kg左右。过大的拉力会破坏线缆对绞的匀称性。

　　5、由于六类线缆的外径要比一般的五类线粗，为了避免线缆的缠绕(特别是在弯头处)，在管线设计时一定要注意管径的填充度，一般内径20mm的线管以放2根六类线为宜。

　　关于预埋管线

　　1、各种线缆就算穿管预埋今后也不一定能够保证不需要更换，可以这样处理。在墙角部分(装踢脚砖的位置)，挖一条槽，踢脚砖安装与墙面粘接2/3。每格若干距离，安装一个活动的踢脚砖，安装活动踢脚砖的方法是在墙内预埋木方。活动踢脚砖可根据需要钻固定孔，用铜质或不锈钢的木螺丝固定。这样在墙内作出一个管道(管道最低部分超过最终地平面2-5cm)。今后万一需要更换弱电电缆时只需要取下活动踢脚砖。横穿地面的预埋管两头最好超出最终地平面2-4cm。住一楼的额外需要考虑防洪、排水问题。

　　2、穿过房间中部的预埋管。两头处理要超出最终地平面2-5cm。房主要画好走线图，施工完成后保留好(为若干年后检修依据)。

　　3、穿管施工中造成电缆绝缘层破损的要更换，不要将就。一般装修合同中要注明穿线要求，电缆绝缘层破损的责任要分清。

　　线缆预先布好，并且集中到合适的位置(一般是室外线缆入户处)，根据实际需求，灵活组合、使用，支持电话/传真、上网、有线电视、家庭影院、音乐欣赏、视频点播、消防报警、安全防盗、空调自控、照明控制、煤气泄露报警、水/电/煤气三表自动抄送等各种应用。
