盘纤是一门技术,也是一门艺术

时间:2017-10-21 14:47 来源:菲尼特编辑部 作者:小菲 点击:

  盘纤是一门技术,也是一门艺术。科学的盘纤方法,可使光纤布局合理、附加损耗小、经得住时间和恶劣环境的考验,可避免挤压造成的断纤现象。

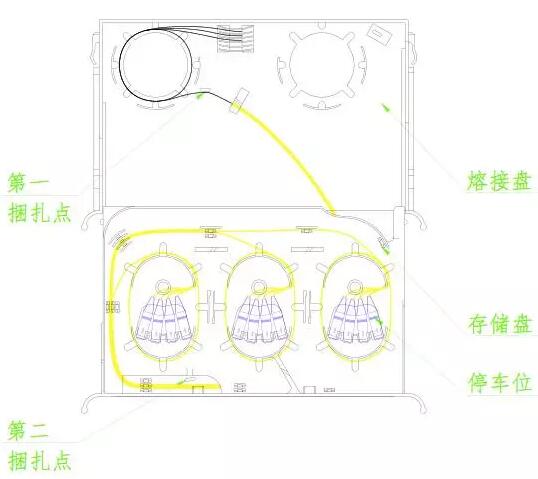

盘纤图

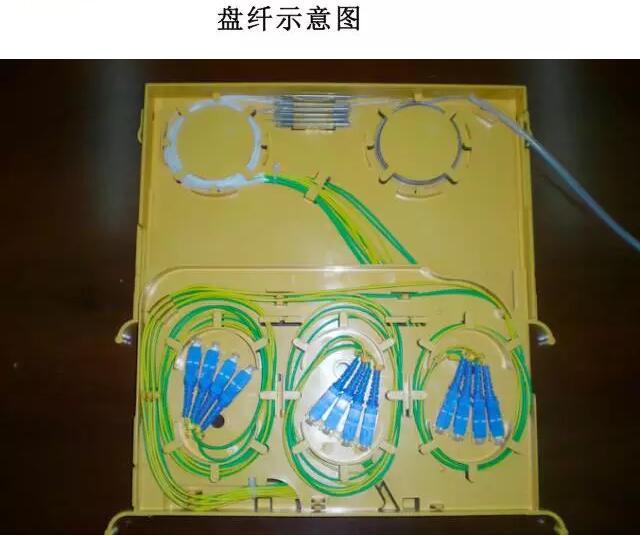

盘纤示意图

  盘纤规则

  1)沿松套管或光缆分枝方向为单位进行盘纤,前者适用于所有的接续工程;后者仅适用于主干光缆末端,且为一进多出。分支多为小对数光缆。该规则是每熔接和热缩完一个或几个松套管内的光纤、或一个分技方向光缆内的光纤后,盘纤一次。优点:避免了光纤松套管间或不同分枝光缆间光纤的混乱,使之布局合理,易盘、易拆,更便于日后维护。

  2)以预留盘中热缩管安放单元为单位盘纤,此规则是根据接续盒内预留盘中某一小安放区域内能够安放的热缩管数目进行盘纤。例如GLE型桶式接头盒,在实际操作中每6芯为一盘,极为方便。优点:避免了由于安放位置不同而造成的同一束光纤参差不齐、难以盘纤和固定,甚至出现急弯、小圈等现象。

  3)特殊情况,如在接续中出现光分路器、上/下路尾纤、尾缆等特殊器件时,要先熔接、热缩、盘绕普通光纤,再依次处理上述情况,为安全常另盘操作,以防止挤压引起附加损耗的增加。

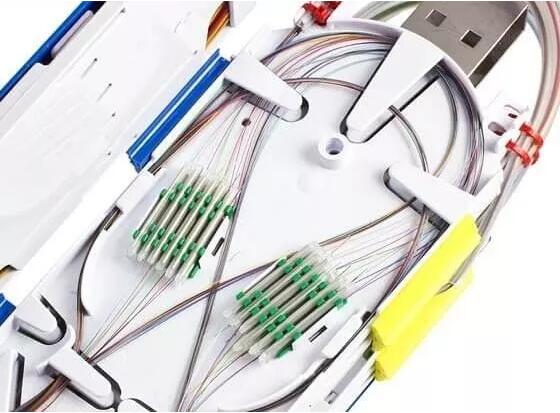

菲尼特盘纤

  盘纤的方法

  1)先中间后两边,即先将热缩后的套管逐个放置于固定槽中,然后再处理两侧余纤。优点:有利于保护光纤接点,避免盘纤可能造成的损害。在光纤预留盘空间小,光纤不易盘绕和固定时,常用此种方法。

  2)以一端开始盘纤,即从一侧的光纤盘起,固定热缩管,然后再处理另一侧余纤。

  优点:可根据一侧余纤长度灵活选择效铜管安放位置,方便、快捷,可避免出现急弯、小圈现象。

  3)特殊情况的处理,如个别光纤过长或过短时,可将其放在最后单独盘绕;带有特殊光器件时,可将其另盘处理,若与普通光纤共盘时,应将其轻置于普通光纤之上,两者之间加缓冲衬垫,以防挤压造成断纤,且特殊光器件尾纤不可太长。

  4)根据实际情况,采用多种图形盘纤。按余纤的长度和预留盘空间大小,顺势自然盘绕,切勿生拉硬拽,应灵活地采用圆、椭圆、“CC”、“~”多种图形盘纤(注意R≥4cm),尽可能最大限度利用预留盘空间和有效降低因盘纤带来的附加损耗。

本文标签: 盘纤光纤光分路器
