机房机柜如何走线 都有哪些布线规范

时间:2020-07-29 18:36 来源:菲尼特编辑部 作者:Pheenet菲尼特 点击:
       整理线路是机房中重要的一环,线路为什么要整理,因为好在后期维护的时候一一对应端口,这才是整洁的线路要达到的终目的,下面就来讲一下机房机柜的走线技巧和布线规范。

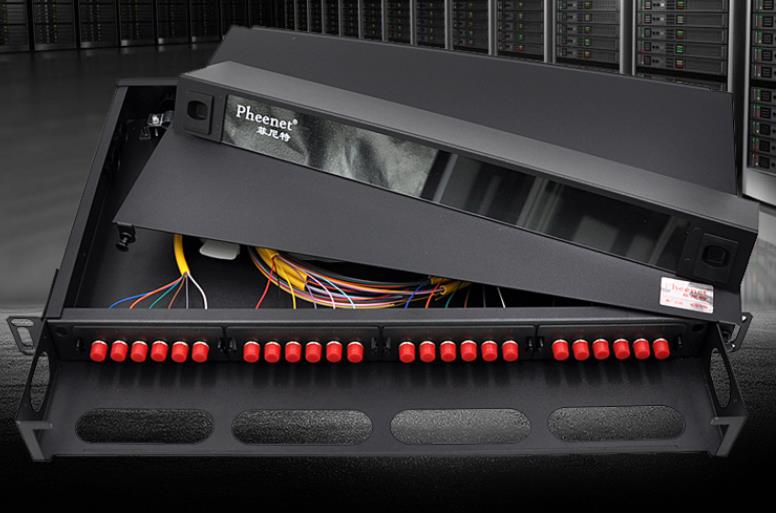

       一、走线技巧
       1、使用走线架。机柜走线架是有N个齿的1U或者1SU的钣金件,齿的长度有长有短,取决于网络设备的大小和使用线缆的转弯半径。
       2、使用线桥。线桥就是在机柜中突出的像个小桥似的半径成型结构。一般线桥会出现在如下几个地方:机柜的分舱隔板,立柱,安装设备面板的方孔条等地方。
       3、使用绕线盘。这个一般用于通讯设备的光纤整理上。
       4、灵活运用进(走)线筒。进(走)线筒是指在不同分舱中需要走线时,分舱隔板上的走线的地方。一般进(走)线筒出现在两个需要相互隔绝的舱,如设备舱与电池舱之间。
       5、使用扎带和标签。扎带使用简易灵活,而标签则使得走线后容易辨识,减少维护的难度。
       二、机房内布线规范
       1、 核心设备布线规范
       IDC核心网络设备,尤其是内网核心设备,因与TOR互联数量会比较多,因此光纤也会较多。核心网络设备光纤布放必须整齐,不能横竖乱穿插,机柜内布线美观是网络设备布线规范中重点之一。
       光纤从设备的左侧或者右侧垂直布放,布放的地方不能挡住网络设备进出风口。光纤每隔一段距离用魔术贴扎带进行捆绑(注:不能用白色固定扎带),但不能捆的太紧且弯曲度不能太大,100度到130度间,通常约110度(下同),要能松放自如,贴好标签,插到设备端口上后尽量不要将标签挡住,要有留一定长度空间方便拔插光纤。
       2、内网接入布线规范
       内网接入交换机位于机架顶端,内网TOR交换机40G的MPO光纤上联到内网核心,10G-AOC线缆下联至服务器。ILO交换机1G或者10G端口上联到管理网核心,千兆端口下联服务器,机房2个机柜一台共用一台内网TOR和1台ILO接入交换机,每个机柜内大致放置18台服务器。
       内网接入交换机布放的线缆通过理线器整理,在理线器上每4根网线用扎带做捆绑,每一根网线上标有的一个标签,另一端放到机架内托盘位置。光纤下放长度无须太长,弯曲度不能太大,贴好标签且上联到不同核心的光纤应尽量用不同颜色的标签来区分。
       3、桥架内布线规范
       机房内网络设备之间互联线缆均需要经过桥架走线(单机柜内除外),桥架内光纤和网线分开整齐布放,每隔一段距离用扎带捆绑,保持美观。
       4、机柜内布线规范
       机柜内(普通服务器机柜)主要有内网AOC线缆和ILO管理网线线缆,另外有电源线线缆。因此单机柜内线缆数量会较多,每种线缆都需要在机柜内侧摁扎布放。
       不同线缆用不同颜色的线区分,如内网线:蓝色,ILO线:灰色,电源线:黑色,预留的线缆长度不宜过长,能从一侧PDU到另外一侧PDU即可,预留过长线缆会对理线造成影响。
       以上便是机房机柜的走线技巧及布线规范相关内容讲解,为机房整理好线路,以便后期维护
