配线架在综合布线当中有多重要，相信我不用多说各位也都知道。而配线架通常是安装在机柜或者是墙上，是实现垂直干线与水平布线两个子系统交叉连接的枢纽。那么，配线架集中上线有什么优势呢？

　　一、什么是配线架

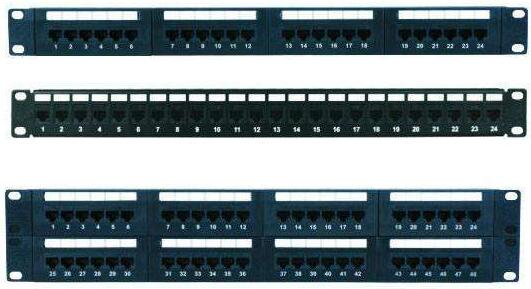

　　配线架、理线架是用来规范网络布线的一种设备，一般在网络安装(如局域网等)中用到，和交换机配合使用，安装在机柜内。

　　配线架——网络神经的中枢

　　通讯室和设备室的作用就像是布线系统的神经中枢，从工作区接过来的水平线缆在这里的配线架上用互配或交叉的方式连接到设备端口。线缆的互配或交叉连接的是通过模块化连接线或跳线来实现的。

　　配线架由其操作介面可划分为模块化配线架(PatchPanel)和IDC式配线架，模块化配线架采用模块化跳线(RJ-45跳线)进行线路连接，IDC式配线架可采用模块化的IDC跳插线(俗称“鸭嘴跳线”如BIX-BIX、BIX-RJ45跳插线)，以及交叉连接跳线(JumperWire,CrossconnectWire)进行线路连接。模块化跳线和IDC跳插线可方便地插拔，而交叉连接跳线则需要专用的压线工具(如BIX压线刀)将跳线压如IDC连接器的卡线夹中。

　　配线架由其安装方式又可分为墙装式或架装式，一般模块化配线架是设计成架装安装，通过墙装支架等附件也可墙装;一般的IDC式配线架通常设计用于墙上安装，通过一些架装附件或专门的设计也可用于架装。

　　二、为什么要使用配线架

　　1、从设计角度出发

　　综合布线有一点要求不知道大家注意过没有，就是信息点要求数据、语音点在必要的时候可进行互换，也就是说同一个语音点，在不改变布线的情况下通过跳线的选择来确定是语音还是数据。这样在布线的时候语音点和数据点是一样的，设计很方便，不需要分别考虑，采用统一设备即可。

　　如果成本不是重要的考虑因素，把全部的信息点都接到rj45配线架上，然后通过跳线决定是跳到交换机上还是语音配线架上(可以是110的或者是stg以及其他类型的语音模块上)。

　　当然这是不考虑成本的一种设计，也是一种彻底的不考虑终端是语音还是数据的设计。实际应用的情况还是非常少的。大多数的情况还是考虑语音和数据的区别的，具体的办法也有很多种.

　　2、从施工角度出发

　　大型的工程信息点数非常多，在交换设备和布线系统之间采用跳线连接可以是施工管理变得更加方便，机柜内也会非常的整洁，毕竟跳线要短的多。检测也方便了很多。

　　3、管理维护方面

　　这方面其实大型用户都很关心，配线架可以有效的提高工作效率，减少查错的时间。对于更换终端的使用方式也提供的便利快捷的方法。

　　三、配线架集中上线有什么优势

　　优势一、传统方法测试用户线路要通过手工操作完成，采取集中上线方式后可利用现有自动测试系统对远端局用户线路进行测试，从而实现无人值守或少人值守。

　　优势二，采取集中上线方式微机操作可与“九七工程”微机系统合起来，实现操作自动化。

　　优势三、集中上线可选择最短路径就近跳线，只需2——3m即可，节省大量跳线。传统方法跳线一般得十几米，甚至几十米。

　　优势四、遇移机、改号和工程倒线，传统方法需拆动大量跳线，工作繁重，配线架卡接点经多次卡接，会造成卡点松弛。采取集中上线方式只需微机操作就可完成，减少了卡接点的磨损，延长了配线架寿命，同时也减少了障碍的发生。

　　优势五、集中上线方式配线架跳线一次完成，避免了传统方法多次无规则跳线造成的混乱，使配线架外观美观整齐。

　　配线架集中上线有什么优势，相信各位在看过本文之后都对此有了解答。其实配线架集中上线方法与传统的操作方式相比，优势是极其明显的，可以通过将配线架横排设备号与竖排主干电缆线序号预先按一定比例一次性完成跳线，通过程控交换机设备号与电话号灵活软连，完成装机、移机、改号、测试等项业务操作。
