(一)概念

　　微模块数据中心，是按照行业标准对数据中心场地进行微模块划分，即把整个数据中心分为若干个独立区域，每个区域的规模、功率负载、配置等均按照统一标准进行设计。真正的微模块数据中心，制冷、供电及管理系统都应实现区域化、微模块，互不干扰，可以独立运行，无共享部分，微模块给数据中心带来了一系列的优势。

　　(二)中心定义及特征

　　微模块数据中心是为了应对云计算、虚拟化、集中化、高密化等服务器的变化，提高数据中心的运营效率，降低能耗，实现快速扩容且互不影响。微模块数据中心是指由多个具有独立功能、统一的输入输出接口的微模块、不同区域的微模块可以互相备份，通过相关微模块排列组合形成一个完整的数据中心。微模块数据中心是一个整合的、标准的、最优的、智能的、具备很高适应性的基础设施环境和高可用计算环境。

　　微模块数据中心将能满足IT部门对未来数据中心的迫切需求，如标准化、微模块、虚拟化设计，动态IT基础设施(灵活、资源利用率高)，7x24小时智能化运营管理(流程自动化、数据中心智能化)，支持业务连续性(容灾、高可用)，提供共享IT服务(跨业务的基础设施、信息、应用共享)，快速响应业务需求变化(资源按需供应)，绿色数据中心(节能、减排)等。

　　(三)产品介绍

　　模块化数据中心：包含多个不同功能的独立微模块，在工厂进行预制，可实现现场快速灵活部署的数据中心。

　　微模块：设备分两列放置，采用通道封闭，包含工厂预制的机柜、配电、制冷和监控等功能单元，现场拼装，可作为一个独立的小型数据中心快速部署，在线投入使用。

　　1、Micro Module(微模块)，指以若干机架为基本单位，包含制冷模块、供配电模块、高压直流以及网络、布线、监控、消防在内的独立的运行单元。该模块全部组剑可在工厂预制，并可灵活拆卸，快速组装;

　　2、微模块容量为80-120Kw，服务器机柜12个，600W*1200D*52U，可至多提供功率10Kw/rack;

　　3、微模块整体尺寸根据配置可变化，通常为5400mmW*3600mmD*2750mmH,安装基础为25-30cm(含综合配电柜尺寸);

　　4、微模块整体重量根据配置变化，通常按12,000kg计算;

　　5、微模块的供电接口：自带输入配电柜，可支持UPS或HVDC供电，N或2N方式;

　　6、微模块的制冷接口：自带水分配单元，可支持7-20度冷冻水，管径在DN60-80左右，法兰或螺纹接口;

　　7、微模块的网络接口：网络采用TOR方式，直接光纤或铜缆上联的核心网络微模块;

　　8、综合布线：微模块顶置弱点与强电槽。

　　(四)产品特点

　　1、微模块数据中心产品特点

　　模块可适应于各种物理环境的场景及扩容、改造使用，能够按实际场景需求灵活组合，支持工厂预制、现场快速组装、快速部署。

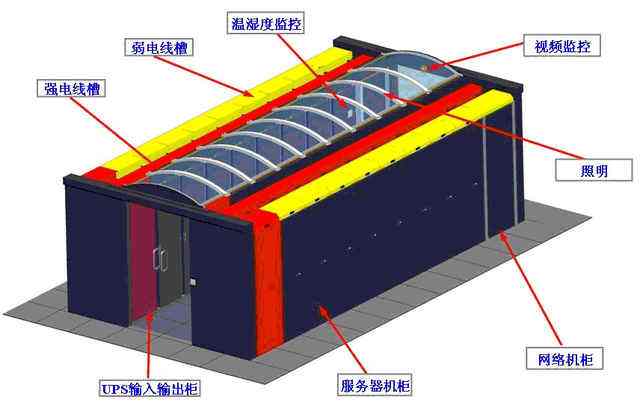

　　2、模块结构设计

　　(1)、 采用模块化产品平台结构设计，主要为三层式结构：

　　分别为：底座层、设备层、顶层。

　　设备层：包括模块内主要设备及冷热通道两部分。

　　主要设备：由机柜、配电柜、制冷系统及消防、监测等设备柜并柜而成;冷热通道实现模块内部，空调系统冷热气流循环隔离，防止冷热气流短路，有效优化气流组织。中间层外部围护板金结构(热通道)具隔热功能，在起到隔离气流的同时，也起到对微模块侧面密封、保温结构设计作用;

　　顶层：顶部覆盖层结构设计，顶部覆盖层顶部设计配置有透明钢化玻璃天窗(支持对天窗玻璃的独立更换维护，而不需拆卸整个天窗)以支持机柜顶部靠近冷通道侧的线缆沿线槽敷设及维护操作，要求维护方便、并且维修窗口可免工具拆卸。具有照明、安防、消防联动装置。 有效采集室内环境自然光或室内照明，以达到照明节能目的。应设计支持视频监控摄像机、环境监控用温湿度及消防探测传感器等部件安装。

　　3、微模块防护接地设计

　　模块内部、外部易触及结构部件及表面(包括模块外部围护等所有部件)，彼此间应有接地连续性设计，确保其接地连续性，各部件接地连续性连接(接地端子)处需相应进行喷涂保护处理，连续接地导体采用6mm^2双色(黄/绿)RVV软线或等截面积铜编织带，接地端子接地电阻小于1Ω,接地端子相应配置黄铜材质或镀彩锌(M6)规格螺栓及配套平垫、弹垫。

　　4、所有设计均具有标准接口，模块中的部件、各子系统、整体架构全方位标准化、模块化，建设工程界面清晰

　　(五)特性与价值

　　监控

　　• 机架式安装，1U 空间

　　• 集 UPS、空调、温湿度、烟感、水浸 、门磁监控功能为一体

　　• 在线 LCD 显示 , 集中显示设备及环境量

　　• 远程监控 , 可通过手机短信、电子邮件等发送故障提示

　　电源 UPS

　　• 3/6/10kVA 三种规格 , 效率高达97%(ECO)

　　• 机架式安装，占用 2-3U 空间

　　配电

　　配电盘

　　• 机架式安装 , 占用 3U 空间

　　• 整合输入输出配电及防雷模块

　　PDU

　　• 0U PDU

　　• 输入 16A

　　• 输出 20*国标10A+4*国标16A

　　照明

　　• 选配设计，灵活应对客户需求

　　• LED 光源，节能环保

　　• 智能开关控制

　　机柜

　　• 机柜尺寸 (42U x 900mm x1200mm)

　　• 前后全封闭设计，防尘降噪

　　• 创新的应急智能弹门设计

　　• 静载承重：1500kg

　　制冷

　　• 机架式安装，占用机柜侧面 300mm 空间

　　• 直流变频压缩机，制冷量可调，最大制冷量 5kW

　　• 全年不间断制冷运行

　　• R410A 环保制冷剂

　　(六)优点

　　1、部署速度快——模块化数据中心可以非常迅速地部署完毕，通常只需要几周时间;相比之下，建造传统的数据中心通常得需要几个月，甚至几年。

　　2、成本低——成本低廉的建筑材料和建筑方法为采用集装箱数据中心和预制单位的用户降低了成本。在一些国家或地区，采用者还能享受税收和监管方面的优惠。混合型客户(在传统的数据中心里使用集装箱数据中心)与其他数据中心共享数据中心空间，因而节省了费用。

　　3、易于部署——集装箱数据中心和预制单位可以部署在采用者指定的任何位置。

　　4、易于扩展——如果需要，可以添加更多的空间，其表现为添加集装箱数据中心、预制单位或建筑面积。

　　(七)缺点

　　1、耐用性差——集装箱数据中心和预制的模块化数据中心能在多大程度上经受时间和天气的考验，目前还是个未知数。

　　2、服务可用性低——为放置在边远地区的集装箱数据中心和预制单位提供水电和网络资源的难度大、费用高。

　　3、缺乏工作空间——大多数模块化数据中心，特别是集装箱数据中心，其设计是用来容纳设备、而不是容纳人的。

　　4、被厂商锁定——许多模块化数据中心产品要求只能使用特定厂商的硬件或解决方案。

　　5、安全性差——孤立的集装箱数据中心或预制单位比普通大楼更容易被闯入或捣毁。

　　(八)总结

　　优化的冷却系统;提高热通道使用;增容的能力用于加入新的服务器应用;并延长了集装箱的使用寿命。这意味着模块化数据中心的价值定位一开始就发生了变化，提高了功能性、效率和可靠性同时降低了成本、缩短了工期、减少了施工的复杂性和难度。

　　传统数据中心在基础设施建设和硬件设备部署的过程当中由于受到成本、建设难度、运维管理难度等诸多元素的困扰，其实已经从侧面推动了模块化数据中心的快速发展，虽然业界对于模块化数据中心仍有质疑声，但是我们从近些年国内外很多企业级厂商的技术、产品发展脉络当中不难看出，未来模块化数据中心将会有一个快速的增长时期。
