OM光纤跳线

时间:2019-08-14 13:37 来源:Pheenet菲尼特 作者:小菲 点击:

  光通信中“OM”是指“Optical Multi-mode”,光模式,是多模光纤表示光纤等级的标准。目前,TIA和IEC定义的光纤跳线标准有OM1, OM2, OM3, OM4, 以及OM5。

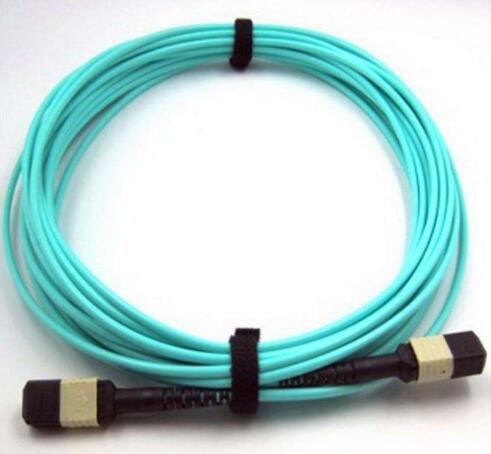

OM光纤跳线

  首先,什么是多模和单模?

  单模光纤(Single Mode Fiber)是只允许一种模式传输的光纤,芯径约为8~9μm,外径约为125μm。多模光纤(Multimode Optical Fiber)容许不同模式的光于一根光纤上传输,芯径为50μm,62.5μm。单模光纤相比于多模光纤可支持更长传输距离,在100Mbps的以太网以至1G千兆网,单模光纤都可支持超过5000m的传输距离。多模光纤只适于中短距离和小容量的光纤通信系统。

  OM1,OM2,OM3,OM4,OM5有什么区别?

  一般来说,OM1为常规62.5/125um;OM2为常规50/125um;OM3是850nm激光优化的50um芯径多模光纤,在采用850nm VCSEL的10Gb/s以太网中,光纤传输距离可以达到300m;OM4是OM3的升级版,OM4多模光纤优化了OM3多模光纤在高速传输时的产生的差模延迟(DMD),因此传输距离有大幅度的提高,光纤传输距离可以达到550m;OM5光纤跳线是TIA和IEC定义的光纤跳线新标准,纤径为50/125μm,与OM3和OM4光纤跳线相比,OM5光纤跳线可以用于更高带宽的应用。不同等级传输时的带宽和最大距离不同。

  什么是OM5光纤跳线?

  OM5光纤被称为宽带多模光纤跳线(WBMMF),是一种经激光优化的多模光纤(MMF),专为波分复用(WDM)指定了带宽特性。这种新的光纤分类方法的目的在于为 850nm 和 950nm 之间的多种“短”波长提供支持,该范围内的波长在聚合后适合高带宽的应用。而OM3和OM4的设计则主要为了支持 850nm 的单一波长。

  与OM3, OM4的区别?

  1、护套颜色不同

  为了区分不同的光纤跳线,使用不同颜色的外护套。非军事用途,单模光纤一般采用黄色外护套。多模光纤中OM1、OM2是橙色,OM3、OM4是水蓝色,OM5是水绿色。

  2、应用范围不同

  OM1和OM2多年来被广泛部署于建筑物内部的应用,支持最大值为1GB的以太网路传输;OM3和OM4光缆通常用于在数据中心的布线环境,支持10G甚至是40/100G高速以太网路的传输。OM5设计用于40Gb/s和100Gb/s传输,可减少高速传输的光纤数量。

  OM5多模光纤的特点

  1、更少的光纤支持更高带宽的应用

  OM5光纤跳线的工作波长是850/1300nm,并且至少可以支持4个波长。OM3和OM4的通常工作波长是850nm和1300nm。也就是说传统的OM1、OM2、OM3、OM4多模光纤只有一条通道,而OM5具有四个通道,传输能力提高了四倍。将短波波分复用(SWDM)和并行传输技术结合在一起,OM5只需要8芯宽带多模光纤(WBMMF),就能够支持200/400G以太网应用,大大减少了光纤芯数,在很大程度上降低了网络的布线成本。

  2、更远的传输距离

  OM5光纤的传输距离比OM3、OM4的会更长。OM4光纤被设计用来支持至少100米的长度与100G-SWDM4收发器。但OM5光纤可以支持高达150米的长度与相同的收发器。

  3、光纤损耗更低

  OM5 宽带多模光缆的衰减从以前OM3, OM4 光缆的3.5 dB/km 降低到3.0 dB/km,另外增加了953nm 波长上的带宽要求。

  OM5具有与OM3, OM4相同的光纤尺寸,这意味着与OM3, OM4是完全兼容的,如要在现有布线应用OM5是不需要更改的。OM5光纤更具有扩展性和灵活性,能够以较少的多模光纤芯数支持更高速的网络传输,而成本和功耗都远低于单模光纤,因此,未来将会广泛应用于100G/400G/1T超大型的数据中心
