随着业务的不断发展，机房规模越来越大。那么，起着举足轻重位置的机房布线就格外重要了。那么，机房布线如何规范呢?机房布线常见名词有哪些呢?下面我们一同前去了解下。

　　机房布线如何规范

　　同一IDC，同一规格机架，布线方式应总体一致，方便日常运维。核心网络设备，内网接入设备，管理网接入设备等不同角色的网络设备布线都应整齐，光纤和网线不应该挡住网络设备进出风口，不宜预留到机架底部太长，光纤和网线上贴的标签要清晰。

　　网络设备正面插光纤和网线的方式应尽可能保持一致，对光纤和网线进行摁绑，网络设备背面电源线和网线整齐不杂乱，强弱线缆分开，具有整体感。

　　1、 核心设备布线规范

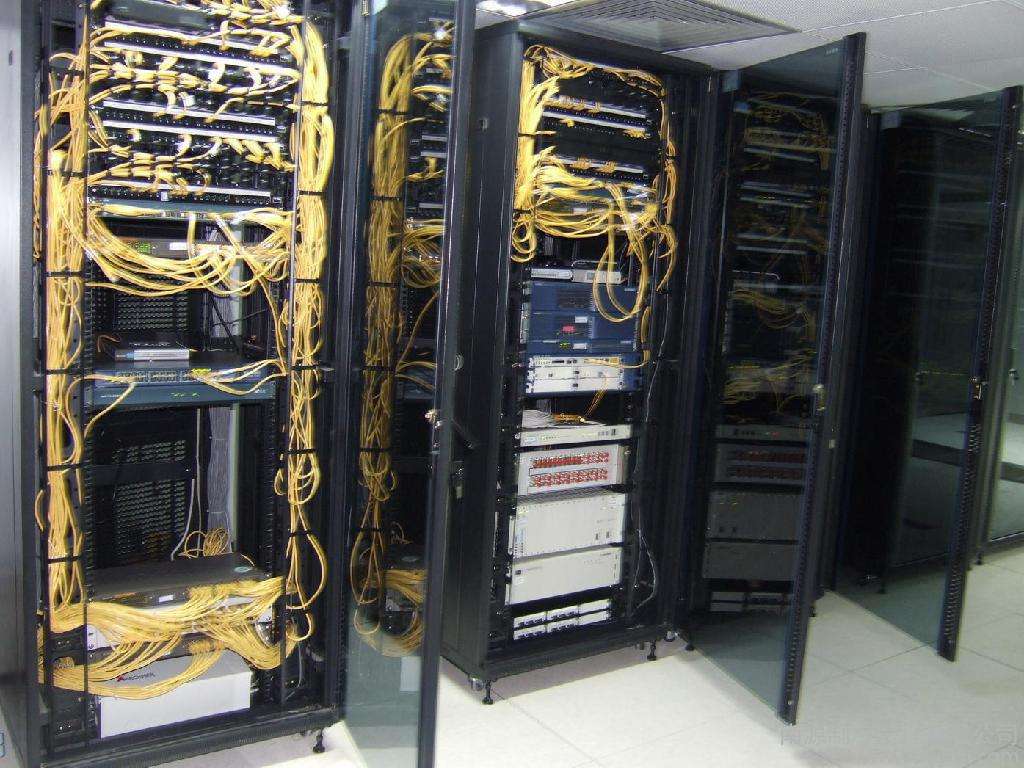

　　IDC核心网络设备，尤其是内网核心设备，因与TOR互联数量会比较多，因此光纤也会较多。核心网络设备光纤布放必须整齐，不能横竖乱穿插，机柜内布线美观是网络设备布线规范中重点之一，光纤布放示意图：

　　光纤从设备的左侧或者右侧垂直布放，布放的地方不能挡住网络设备进出风口。光纤每隔一段距离用魔术贴扎带进行捆绑(注：不能用白色固定扎带)，但不能捆的太紧且弯曲度不能太大，100 度到 130 度间，通常约 110 度(下同)，要能松放自如，贴好标签，插到设备端口上后尽量不要将标签挡住，要有留一定长度空间方便拔插光纤。

　　2、内网接入布线规范

　　内网接入交换机位于机架顶端，内网TOR交换机40G的MPO光纤上联到内网核心，10G-AOC线缆下联至服务器。ILO交换机1G或者10G端口上联到管理网核心，千兆端口下联服务器，机房2个机柜一台共用一台内网TOR和1台ILO接入交换机(本机柜内用5米线缆，跨相邻机柜用8米线缆)，每个机柜内大致放置18台服务器。

　　内网接入交换机布放的线缆通过理线器整理，在理线器上每4根网线用扎带做捆绑，每一根网线上标有唯一的一个标签，另一端放到机架内托盘位置。光纤下放长度无须太长，弯曲度不能太大，贴好标签且上联到不同核心的光纤应尽量用不同颜色的标签来区分。

　　3、桥架内布线规范

　　机房内网络设备之间互联线缆均需要经过桥架走线(单机柜内除外)，桥架内光纤和网线分开整齐布放，每隔一段距离用扎带捆绑，保持美观。

　　4、机柜内布线规范

　　机柜内(普通服务器机柜)主要有内网AOC线缆和ILO管理网线线缆，另外有电源线线缆。因此单机柜内线缆数量会较多，每种线缆都需要在机柜内侧摁扎布放。

　　不同线缆用不同颜色的线区分，如内网线：蓝色，ILO线：灰色，电源线：黑色，预留的线缆长度不宜过长，能从一侧PDU到另外一侧PDU即可，预留过长线缆会对理线造成影响。上下两台服务器之间布线及捆绑要求如下图：(因网线有电磁干扰,要做到强弱分开,电源线与网线要分开捆扎)

　　5、线缆标签规范

　　核心-内网TOR标签：因单台TOR有4条MPO线分别上联4台内网核心，因此用标签颜色来区分上联到不同内网核心，如红色、黄色、蓝色、绿色分别对应内网核心1,2,3,4;标签格式统一用"机柜A~机柜B#第几根"模式，如XX机房-02-01~XX机房-01-08#1。按照习惯，机柜A为核心机柜，机柜B为非核心机柜。

　　特殊设备互联标签：无论是网线还是光纤纤等特殊网络设备之间互联布线，标签统一标注为"机架A~机架B#第几根"模式，如XX机房-02-08~XX机房-01-08#1。

　　内网接入交换机-服务器互联标签：正面反映内网接入交换机的机架位和端口信息，反面反映服务器的机架位信息;如正面 A1-4-J-17-24-Gi1/1，反面 J-17-01(其中A1-4表示机房名，J指的是第J列，017指的是 17个机柜，24表示第24个托盘位置，Gi1/1 指的是交换机的1/1端口。反面表示为服务器所在机架位);

　　注意：

　　1. 单个机柜48U高度，每2U空间上一台服务器，即每2U上一个托盘，从下至上依次对应关系是01、02、03……24等

　　2. 因单个机柜有2路PDU供电，因此将2路PDU分别取名为A路和B路，电源标签命名有字母和数字组成，数字在前字母在后，数字命名均有两位数表示。例如 01A-24A，01B-24B。

　　机房布线常见名词有哪些

　　TOR交换机：内网接入交换机，1U的盒式网络设备，配备48个10G光口和4个40G光口;10G光口用AOC线缆下联服务器万兆端口，40G光口用MPO光纤上联到机房内网核心，单台TOR覆盖2个机柜的服务器接入;

　　ILO：服务器ILO接入交换机，亦称管理网接入交换机，1U的盒式网络设备，配备48个10/100/1000M自适应电口和1个1/10G光口，48个电口下联服务器千兆网口和网络设备MGMT端口;光口用10G多模光纤上联到机房管理网核心，单台ILO覆盖2个机柜的服务器和网络设备接入;

　　内网核心：网络核心设备，框式网络设备，配备多个40G光口和10G光口等(具体看情况配置)，40G光口通过MPO光纤下联至机房内TOR，40G光口通过MPO光纤上联至机房数据中心核心设备;

　　数据中心核心：网络核心设备，框式网络设备，配备多个40G光口和10G光口等(具体看情况配置)，40G光口通过MOP光纤下联至内网核心，10G光口通过10G单模光纤连接传输(专线)，10G光口通过10G多模光纤连接统一接入接出设备;

　　统一接入接出设备：类似于NAT转换设备，用于公网与私网地址之间转换，单台配备多个10G光口，10G光口通过多模光纤下联数据中心核心，上联外网核心;另外通过10G多模光纤连接会话同步交换机，用于不同设备间会话同步;

　　外网核心：外网区域核心网络设备，配备40G和10G光口，10G光口通过多模光纤下联至统一接入接出、独立外网区域的外网接入以及安全设备，40G光口通过MPO光纤上联外网边界;

　　外网边界：与ISP互联的网络设备，配置40G和10G光口，10G光口通过单模光纤上联至ISP设备，另外10G光口通过多模光纤连接安全设备，40G光口通过MPO光纤下联外网核心;

　　10G-AOC线缆：类似于光纤的线材，两端集成了光模块，用于TOR交换机与服务器万兆网口之间连接;

　　管理网线：六类或者超六类铜缆线，RJ45接头，用于ILO接入交换机与服务器千兆网口及网络设备MGMT口之间连接。

　　以上就是机房布线如何规范以及机房布线常见名词有哪些的全部内容了，其实为了提高IDC新到网络设备上线交付时间及效率，，对机房的光纤和网线布放方面提出了更高的要求与标准。
