1 概述

　　1.1光缆线路施工的特点

　　(1)光缆的制造长度较长

　　一般光缆的标准制造长度为2km(有时也可根据用户要求来确定)，70公里以上的超长中继段的埋式光缆为2km。

　　(2)光缆的抗张能力较小

　　光缆所需的抗张强度，主要由加强构件来承担。

　　一般光缆的抗张力为100～300kg，而直埋光缆为600～800kg，特殊光缆(如水底光缆)由光缆制造设计部门提出抗拉强度值。

　　(3)光缆直径较小，重量较轻

　　例如单模10芯以下的光缆，其直径在11mm以内，单位长度的重量在90kg/km以下。

　　(4)光纤的连接技术要求较高，接续较复杂

　　光纤的接续需要在高温下，将光纤端面熔融，然后靠石英玻璃的粘度而粘合在一起。因而，在连接时需用的机具就较为复杂，而且技术要求也比电缆高。

　　2 光缆线路的施工

　　2.1 光缆线路的施工范围

　　光缆线路工程是光缆通信工程的一个重要组成部分。它与传输设备安装工程的划分，是以光纤分配架(ODF)或光纤分配盘(ODP)为分界线，其外侧为光缆线路部分，即由本局光纤分配架或光纤分配盘连接器(或中继器上连接器)至对方局光纤分配架或光纤分配盘(或中继器上连接器)之间。

　　光缆线路施工又分为以下集中情况:

　　(1)外线部分

　　光缆线路外线部分的施工内容主要包括光缆的敷设、光缆敷设后各种保护措施的实施以及光缆的接续。

　　(2)无人站部分

　　无人站部分的施工内容主要包括无人中继器机箱的安装和光缆的引入、光缆成端、光缆内全部光纤与中继器上连接器尾纤的接续以及铜导线和加强芯的连接。

　　(3)局内部分

　　①局内光缆的布放。

　　②光缆全部光纤与终端机房、有人中继站机房内光纤分配架或光纤分配盘或中继器上连接器尾纤的接续、铜导线、加强芯、保护地等终端连接。

　　③中继段光电指标的竣工测试。

　　2.2 光缆线路的施工程序

　　一般光缆线路的施工程序如下图所示，主要划分为准备、敷设、接续、测试和竣工验收五个阶段

　　①光缆的单盘检验：检查光缆的外观、光纤的有关特性及信号线等。

　　②路由复测：按施工设计图，复核路由的具体走向、敷设条件、环境条件以及接头的具体位置，地面距离、配盘、分屯等。

　　③光缆配盘：是根据复测路由计算敷设总长度和合理地选配光缆盘长。

　　④路由准备：管道光缆敷设前管道清理、预放铁丝或预放塑料导管，架空敷设前预放钢丝绳、挂钩，直埋敷设前光缆沟的开挖、接头坑的设置等。它将为工程的顺利进行和光缆的安全敷设提供便利条件。

　　⑤光缆敷设：根据敷设方式，将单盘光缆架挂到电杆上或拉放到管道内、或放入光缆沟中。

　　⑥光缆接续安装：包括光纤接续、铜导线、铝护层、加强芯的连接、接头损耗的测量。接头套管的封装以及接头保护的支装等。

　　⑦中继测量：包括光纤特性(如光纤的总衰减等)测试和铜线电性能的测试等。

　　⑧光缆竣工验收：提供施工图、修改路由图及测量数据等技术资料，并做好随工检验和竣工验收工作，以提供合格的光纤线路，确保系统的调测。

　　3 光缆的单盘检验

　　3.1 光缆单盘检验的概念及目的

　　●光缆在敷设之前，必须进行单盘检验。

　　●检验工作：对运到现场的光缆及连接器材的规格、程式、数量进行核对、清点、外观检查和光电主要特性的测量。确认光缆、器材的数量、质量是否达到设计文件或合同规定的有关要求。

　　●光缆的单盘检验，对确保工程的工期、施工质量，对保证今后的通信质量、工程经济效益、维护使用及线路寿命，都有不可低估的影响。即使工期十分紧张，也不能草率进行，而必须以科学的态度、高度的责任心和正确的检验方法，执行有关的技术规定。

　　3.2 光缆单盘检验的内容及方法

　　●单盘数据的收集(盘面数据记入工程竣工资料)

　　●光缆长度的复测(注意纤长与缆长的区别)

　　●光缆单盘损耗测量(三种方法的取定)

　　●光缆护层的绝缘检查

　　●其它器材的检查

　　单盘检验适合在现场进行，检验后不宜长运输。

　　检验后的光缆、器材应作记录，并在缆盘上标明盘号、外端端别、长度、程式(指埋式、管道、架空、水下等)以及使用段落(配盘后补上)。

　　光缆单盘损耗测量

　　●光纤的光损耗，是指光信号沿光纤波导传输过程中光功率的衰减。不同波长的衰减是不同的。单位长度上的损耗量称损耗常数，单位为dB/km。单盘检验，主要是测量出其损耗常数。

　　●损耗的现场测量方法及选择：

　　①切断测量法②后向测量法③插入测量法

　　①切断测量法：是以N次测量为基础的带破坏性的方法

　　②后向测量法：是一种非破坏性且具有单端(单方向)测量特点的方法

　　③插入测量法：又称介入损耗法，这也是一种非破坏性的测量方法

　　光缆护层的绝缘检查

　　光缆护层的绝缘，是指通过对光缆金属护层如铝纵包层(LAP)和钢带或钢丝铠装层的对地绝缘的测量来检查光缆外护层(PE)是否完好。

　　①护层对地绝缘测量

　　a 绝缘电阻的测量

　　b 绝缘强度的测量

　　其它器材的检查

　　其它器材的检查包括光缆连接器材、光纤连接器(带尾纤)、管道用塑料套管、光缆保护材料和无人中继箱及其附件的数量清点、质量检查。

　　① 光缆接头护套(盒)及其附件检查

　　a 清点数量

　　b 质量检查

　　②管道塑料子管及其它保护管检查

　　a 塑料子管的检查

　　b 埋式光缆保护管的检查

　　③无人站安装器材的检查

　　a无人中继器箱的检查

　　b尾巴光缆的检查

　　④光缆连接器及终端架(盘)的检查

　　a光纤连接器的检查

　　b终端架(盘)的检查

　　c连接器配合的检查

　　4 光缆的路由复测

　　●光缆线路的路由复测，是光缆线路工程正式开工后的首要任务。复测是以施工图设计为依据，对沿线路由进行必不可少的测量、复核。

　　●以确定光缆敷设的具体路由位置、丈量地面的正确距离，为光缆配盘、敷设和保护地段等提供必要的数据。

　　●对优质、按期完成工程的施工任务起到保证作用。

　　4.1 复测的主要任务

　　●按设计要求核定光缆路由走向、敷设方式、环境条件以及中继站站址。

　　●丈量、核定中继段间的地面距离;管道路由并测出各人孔间距离。

　　●核定穿越铁道、公路、河流、水渠以及其它障碍物的技术措施及地段，并核定设计中各具体措施实施的可能性。

　　●核定“三防”(防机械损伤、防雷、防白蚁)地段的长度、措施及实施可能性。

　　●核定、修改施工图设计。

　　●核定关于青苗、园林等赔补地段、范围以及对困难地段“绕行”的可能性。

　　●注意观察地形地貌，初步确定接头位置的环境条件。

　　●为光缆配盘、光缆分屯及敷设提供必要的数据资料。

　　注：采用钢管保护时，与水管、煤气管、石油管交叉跨越时净距可降为0.15m。

　　4.2 路由复测的方法

　　(1)路由复测小组的组成

　　路由复测小组由施工单位组织，通常，小组成员由施工、维护、建设和设计单位的人员组成。复测工作应在配盘前进行。

　　(2)路由复测的一般方法

　　●定线——起始点、拐角、中间直线杆

　　●测距——常用100M地链(山区用50M)测量地面实际距离

　　●打标桩——如8.152KM标桩上书写为8+152，100M打计数桩，1KM打重点桩，拐角打标记桩

　　●划线——用白灰粉或石灰划线定位

　　●绘图——市区用1：500或1：1000郊外用1：2000绘制，平面用1：500-5000，断面用1：50-100

　　●登记——长度、位置、土质、设施、防护、加固等

　　5 光缆的配盘

　　光缆配盘的目的

　　光缆配备是为了合理使用光缆，减少光缆接头和降低接头损耗，达到节省光缆和提高光缆通信工程质量的目的。

　　光缆配盘的方法

　　(1)配盘的基本步骤

　　(2)中继段光缆配盘的方法步骤

　　a 配置方向

　　b 进局光缆的要求

　　c 光缆布放长度的计算

　　根据下列公式计算出光缆的布放长度

　　L=L埋+L管+L架+L水+L坡

　　L埋为直埋光缆敷设长度

　　L埋=L埋(丈)+L埋(预)

　　L管为管道光缆敷设长度

　　L管=L管(丈)+L管(预)

　　L架为架空光缆敷设长度

　　L架=L架(丈)+L架(预)

　　L水为水底光缆的敷设长度

　　L水=(L1+L2+L3+L4+L5)×(1+a′)

　　d 管道光缆配算方法

　　必须掌握下列要领

　　Δ路由地面距离必须丈量准确，并应与维护部门原始图核对。

　　Δ选配光缆单盘长度和接头人孔应合适，这是配盘的重点。

　　e 埋式光缆配盘方法要领

　　Δ对于一般的中继段其总长度符合前表(中继段光缆分配表)

　　Δ对于光缆计划用量紧张的中继段，必须采取“定缆、定位”配置。

　　Δ埋式光缆，在配盘时应根据光缆敷设情况配好“调整盘”。

　　6 光缆的敷设

　　为了保证光缆敷设的安全和成功，光缆敷设时，应遵守下列规定:

　　(1)光缆的弯曲半径应不小于光缆外径的15倍，施工过程中应不小于20倍。

　　(2)布放光缆的牵引力不应超过光缆最大允许张力的80%，瞬间最大牵引力不得超过光缆的最大允许张力，而且主要牵引力应作用在光缆的加强芯上。

　　(3)有A，B端要求的光缆要按设计要求的方向布放。

　　(4)为了防止在牵引过程中扭转损伤光缆，光缆牵引端头与牵引索之间应加入转环。光缆的牵引端头可以预制，也可以现场制作。

　　(5)布放光缆时，光缆必须由缆盘上方放出并保持松弛的弧形。光缆布放过程中应无扭转，严禁打背扣、浪涌等现象发生。

　　(6)机械牵引敷设时，牵引机速度调节范围应为0～20m/min，且为无级调速,牵引张力也可以调节，且当牵引力超过规定值时，应能自动告警并停止牵引。

　　(7)人工牵引敷设时，速度要均匀，一般控制在10m/min左右为宜，且牵引长度不宜过长，可以分几次牵引。

　　(8)为了确保光缆敷设质量和安全，施工过程中必须严密组织并有专人指挥。备有良好联络手段。严禁未经训练的人员上岗和无联络工具的情况下作业。

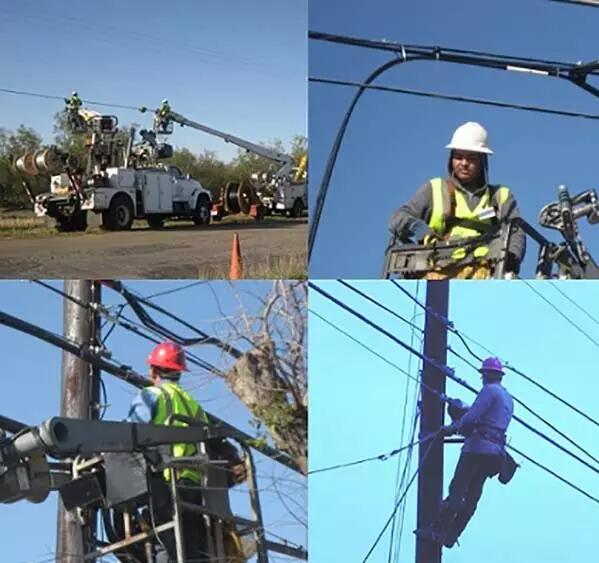

　　6.1 架空光缆的敷设

　　架空杆路具有投资省，施工周期短的优点。因此，长途省内干线较多地采用架空敷设方式，利用已有的长途省内杆路或部分农、市话杆路附挂光缆。国家省际干线及市话中继线路一般不采用架空方式，但在地形复杂地段存在难以穿越的障碍或者由于市区城市规划未定型等情况下，省际干线也可采用局部或临时过渡性质的架空敷设方式。但在超重负荷区，气温低于-30℃地区，大跨度数量多的地区，以及沙暴严重或经常遭受台风袭击的地区长途干线光缆不宜采用架空敷设。

　　架空光缆主要有钢绞线支承式和自承式两种，我国优先采用钢绞线支承式。钢绞线支承式光缆的架设又分为吊挂式和缠绕式两种方式，缠绕式具有施工效率高、抗风压能力强和便于维护的优点，但由于其施工条件限制较多，一般不推荐采用。

　　6.1.1 杆路与吊线

　　(1)架空光缆线路施工分新建光缆线路与利用原有杆路整治后架设两种情况。

　　(2)新建线路依据架设光缆的种类、环境条件以及其他安全因素等进行设计。

　　(3)我国按照风力、冰凌、温度三要素划分为四种负荷区

　　(4)光缆线路跨越小河或其他障碍时，可采取长杆档设计。

　　(5)一般在轻负荷区，杆距超过70m;中负荷区杆距超过65m;重负荷区杆距超过50m均属长杆档。除有吊挂光缆的正吊线外，还需加设副吊线，一般副吊线采用7/3.0钢绞线

　　光缆通信线路的防电化学腐蚀

　　光缆的塑料外护套，对光缆的金属护套或铠装，已具有良好的防蚀保护作用，故对光缆通信线路，可以不考虑外加的防电化学腐蚀措施。

　　但在光缆的生产、运输和施工过程中，光缆的塑料护套有可能会受到局部损伤，致使光缆金属护层对地绝缘性能下降，甚至形成透潮进水的隐患。在光缆线路工程建设中，往往需要测试金属护套或铠装层的对地绝缘指标，并通过监测标石中的光缆监测线来监测光缆内金属护套对地的绝缘和电位。因此，在光缆的接头点均应设置监测标石。
