光纤跳线在网络工程领域应用非常广泛，特别是如今的云计算时代，服务器接入网口全线升级成10G光纤，在现在新建的数据中心网络中，除了设备的硬件管理口还在使用以太网线，基本上承载业务流量的线缆已经全部都是光纤了。

　　说起光纤跳线，总会让我想到一个很尴尬的现状，就是很多刚出道的网络工程师分不清楚我们数通领域最常见的三种光纤接头类型，分不清我们平时口中的大方头、小方头、圆旋头、对应的英文缩写型号是什么，在项目前期需求沟通参与综合布线设计的时候分不清楚几种光纤跳线接口的型号名称，很容易在沟通的过程中和同样是新手的综合布线设计师沟通不畅存在误解导致综合布线图纸上的光纤接口类型写错和实际需求不符，最后发生定制光纤跳线的接口和设备接口对不上的工程惨案。所以我们今天就来聊聊光纤跳线的最常见的那三种接头类型。

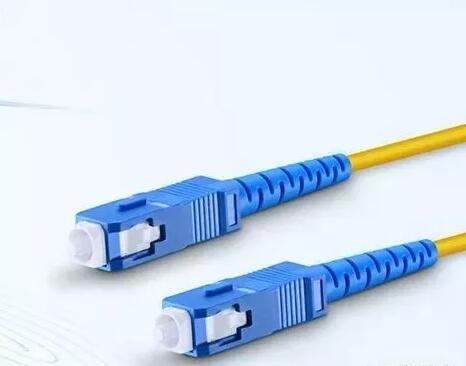

　　1、首先是大方头接头：

　　SC型光纤连接器接头

　　大方头接头即SC型接头，其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与小方头(FC型)完全相同。

　　大方头跳线采用了插拔销闩式的紧固方式，不需要旋转，插拔操作很方便，而且介入损耗波动较小。具有抗压强，安装密度高等优点。

　　常见适配的光模块有以下这几种：

　　GBIC光模块

　　XENPAK光模块

　　X2光模块

　　CFP光模块

　　2、然后是小方头接头：

　　LC型光纤连接器接头

　　小方头接头即LC型接头，小方头接头采用模块化插孔(RJ)闩锁的紧固方式，即插即用，是现下最为流行的一种光纤跳线，它能有效地减少空间的使用，适合高密度连接。

　　常见适配的光模块有以下这几种：

　　SPF光模块

　　QSFP光模块

　　CFP2光模块

　　CFP4光模块

　　3、接着是圆旋头接头：

　　FC型光纤连接器接头

　　圆旋头接头即FC型接头，圆旋头接头采用了螺丝扣的紧固方式，外部加强方式是采用金属套，插入设备后较为牢固，连接器不容易脱落，一般在ODF侧采用(配线架上用的最多)

　　一般都用于设备端口连接光纤盘上的ODU所使用

　　4、卡接式圆型接头

　　卡接式圆型接头即ST型接头，卡接式圆型接头外壳呈圆形，紧固方式为螺丝扣,插入后旋转半周有一卡口固定,比较坑爹的一点就是拆卸和安装的时候比较容易折断。好在已经很少用了，我是没在网络设备上见过可以接这种接头的模块接口，只是在传输设备比如光端机上看见过可以插这种接头的接口。

　　5、MPO/MPT连接器

　　先点明一点，现在这种接头不多见，不代表以后不多见。

　　MPO连接器是一种多芯多通道的插拔式连接器，通俗一点说一个接头可以容纳多根光纤芯，不像SC、FC、LC、ST这些接头那样一个接头一根芯连接设备的时候通常要成对使用。

　　需要说明一点的是MPO和MTP不是两种接头，而是MTP连接器是MPO连接器的一种。

　　MTP是美国Conec公司的注册商标，他们自称自己生产的MPO连接器比一般的MPO连接器性能强很多，所以为了和市场上的MPO连接器做区别他们把自己的产品称作MTP连接器。

　　MPO连接器有8/12/24芯三种型号。

　　8芯的就是左边的那个接头 只用两边的各四根芯， 12芯的就全用。

　　24芯的就丧心病狂的用上2排12芯的。

　　而且MPO连接器比SC连接器还小，24芯这么密的布局，这里面的单根芯出问题的概率可能就比较、比较咳咳咳。

　　MPO母头光纤连接器

　　MPO母头光纤连接器一般用来连接设备光模块的接头。

　　MPO公头光纤连接器

　　MPO公头光纤连接器一般用作中继用线缆。

　　MPO连接器可以连接OSFP、QSPF+、QSFP28 SR4、QSFP28 PSM4、QSFP DD这五种模块
