一套简单的智能化弱电工程施工方案,小工程专

时间:2019-07-20 11:37 来源:Pheenet菲尼特 作者:小菲 点击:

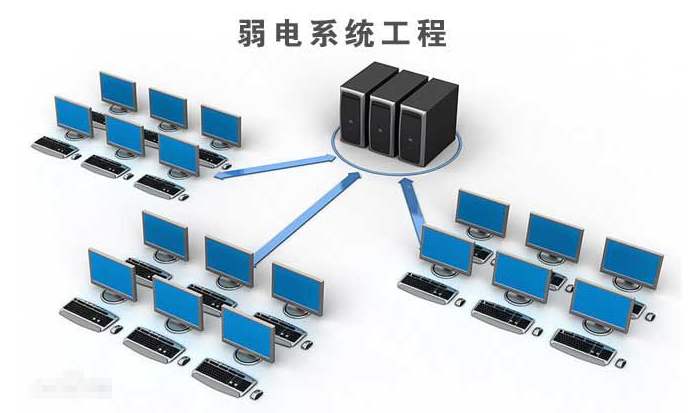

智能化弱电工程

  1、工艺流程:

  设备线缆检验 → 线管、桥架敷设 →设备安装 → 线缆敷设 → 线缆终端安装 → 系统检测 → 竣工验收

  2、设备及材料检验:

  施工前应对专网屏蔽机柜、数据网服务器机柜、六类屏蔽配线架、理线架、光纤配线架等设备、以及室专万兆光纤、六类屏蔽网线、六类屏蔽跳线、LC光跳线进行外观检验,检查其型号现格、数量、标志、标签、产品合格证、产品技术文件资料,有关器材的电气性能、使用功能及有关特殊要求,应符合设计规定。

  A电缆电气性能抽样测试,应符合产品出厂检验要求及相关规范规定。

  B网线、光纤特性测试应符合产品出厂检验要求及相关规范规定。

  3、金属管安装:

  A操作间的N个信息点,N个二+三孔插座,它们所用的六类屏蔽线与电源线,需要JDG金属Ф25管安抚与抗静电地板下。其它N个应急灯使用的二+三孔插座需要安装到墙面彩钢板上,其高度为2.3M(应急灯安装高度为2.3m),专网、数据网机房各四个,操作间、UPS设备间各两个。

  B暗配管的转弯角度应大于90°,在路径上每根暗管的转弯角度不得多于二个,并不应有S弯出现。在弯曲布管时每间隔15m处,应设置暗拉线盒或接线箱。

  C暗配管转弯的弯曲半径不应小于该管外径的6倍。

  D金属管施工工艺,按照《综合布线综系统设计与施工》

  GB50311-2007有关章节进行施工。

  4、金属桥架安装:

  A机房强电下布线,弱电以及配电柜电源线为上走线。

  B机房强电采用200*100mm桥架暗敷于抗静电地板下,弱电采用400*100mm(中间大隔层的其中50mm用于配电柜到各个数据网服务器机柜或专网屏蔽机柜的电源线连接PDU。隔板间距为150mm,剩余200mm空间用于弱电布线使用)不锈钢网格桥架安装在吊顶下,其距抗静电地板高度为2.3M(上走线桥架不低于2.2M),屏蔽机柜与服务器机柜高为2米,不锈钢网格桥架距机柜顶高度为30mm。

  C强电桥架一根从主楼如电口到两台UPS主机、再分别到两台配电柜与两台空调。

  5、设备安装

  A专网N台屏蔽机柜安装在高度为400mm的支架上,数据网N台服务器机柜也安装在高度为400mm的支架上,使用螺丝与支架固定牢靠。

  B各屏蔽机柜与服务器机柜专安装六类屏蔽配线架、理线架以及光纤配线架。

  C专数据网机房各八台机柜,其中五台机柜的第一台为弱电线集成柜。

  D每台机柜专分别安装两个8位PDU。屏蔽机柜的PDU垂直安装,服务器机柜水平安装。

  6、线缆敷设

  A专数据网的集成柜到其它机柜各布一根室专万兆光纤;专数据网的集成柜到其它机柜各布N根4芯室六类屏蔽线。

  B专数据网的集成柜专分别安装四套六类屏蔽配线架与理线架,N套LC光纤配线架。

  C强弱电线缆布线要求从集成柜到各机柜横平竖直,各线缆之间不得交叉、打结,线缆本身要求无应力铺设。

  D每条线缆要求用线标清线号,六类屏蔽配线架与光纤配线架要求打印电子标签标明线号。标号要求规范有序。

  7、线缆终端安装

  A六类屏蔽模块的按照T568B标准压接:橙白、橙、绿白、蓝、

  蓝白、绿、棕白、棕

  B 24芯室专万兆多模光纤的熔接。

  8、系统检测

  六类屏蔽线的检测

  综合布线系统链路传输的最大衰减限值,包括两端的连接硬件、跳线和工作区连接电缆在专,应符合下表规定。

  综合布线系统链路衰减与近端串音衰减的比率(ACR),应符合下表规定。
