综合布线系统还是比较常用的，于是我研究了一下综合布线系统施工前的准备工作、实施过程、以及测试时容易出现的错误，在这里拿出来和大家分享一下，希望对大家有用。

　　综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。它既能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连，也能使这些设备与外部相连接。它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。德特威勒综合布线系统由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。这些部件可用来构建各种子系统，它们都有各自的具体用途。德特威勒公司产品不仅易于实施，而且能随需求的变化而平稳升级。

　　综合布线系统犹如智能大厦内的一条高速公路，我们可综合考虑各种信息通信业务的需要，在土建阶段将连接建筑智能化各个弱电系统的线缆布放于建筑物内。只要有了“高速公路”，有了“综合布线系统”，想跑什么“车”，想上什么系统，那就变得非常简单了，我们完全可以根据当时的需要、发展和可能来决定。但综合布线(PDS)只能是智能大厦的一个基础设施部份，不能认为仅仅含有综合布线系统的建筑就可以称谓智能大厦了。实际上，综合布线系统的初始投资仅占整个建筑投资的3-5%。

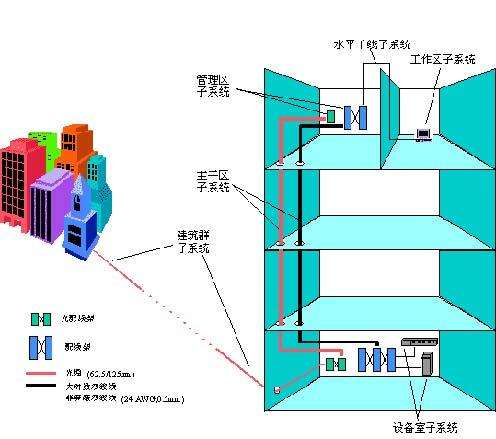

　　综合布线系统分为七个部分，分别是：工作区;配线子系统;干线子系统;建筑群子系统;设备间;进线间与管理。

　　实际上布线工作中要遵循一定的规律，此规律不仅体现于结构化布线工程实施所要遵循的相关规范和标准，还需要符合在工程中摸索出来的许多经验和教训。综合布线作为已经成熟的行业，在经历了大量实践的基础上积累了许多可以借鉴的实用经验。布线过程管理混乱、工艺落后、技术陈旧，都会给施工单位本身带来工程质量、成本和进度上的不足。使用先进规范的施工操作规程是企业取得效益和立足市场的必由之路。以下介绍的相关经验及意见，可与同行交流。

　　综合布线施工前准备

　　尽可能地找合作过，可靠的施工队穿线，施工组织者要头脑清楚，有责任感。对于初次合作的施工队，要派人紧盯。根据实际情况列出用人计划，凭用人计划向经理申请准备给穿线施工队的酬金。根据管槽完工时间和后续布线系统安装和装修封顶的时间要求，列出穿线进度计划和保证质量的措施。

　　穿线前要严格进行穿线检查，具体要求参见相应的管槽检查要求，严重影响穿线质量和进度的管槽质量问题包括：管槽规格小;接口处有毛刺;埋地安装管槽阻塞、积水等;埋地管槽穿线前必须全面试穿。需准备的文档包括：布线系统系统图;布线系统平面图;穿线技术要求和空白穿线报告。+

　　穿线交底的对象是穿线的承包人和施工组织者，交底的核心内容是要使穿线者理解质量要求，过程如下：首先讲解系统图、平面图，讲解穿线质量要求，其次探讨工序，谈穿线检查，谈穿线报告，最后谈报酬数额，付酬方式及探讨合同、签署合同。

　　综合布线工程实施

　　先进行穿线组织策划，要组织好穿线关键在于施工组织者，施工组织者应：理解布线系统总体结构，不要穿错路线;能明确区分要敷设的各种电缆，不要用错电缆;熟悉电缆要经过的管路，有丰富的穿线经验;懂得预防典型的影响穿线质量和进度的问题;理解综合布线系统电缆敷设的特殊要求;思路清晰，把信息点分组，一组一组地敷设，不多穿，不漏穿;每组应不超过20个信息点，否则同时穿放的电缆量大，穿放费力容易导致电缆损伤，也容易缠绕、打结，非常影响进度;严谨地做标号，并记录长度刻度;严格地组织测试，用检测仪表逐条电缆测通断状况。

　　穿线应按工序要求进行。本次施工采用优质的德特威勒电缆。管槽检查，钢管加护口，埋地钢管试穿。对所有参与穿线的人员讲解布线系统结构、穿线过程、质量要点和注意保护电缆。策划分组，一组一组地穿放电缆，对于其中一组，选择穿线起点。电缆运至起点，标号，记配线架端刻度，把此一组穿至配线架，按要求留余长。度量起点到插座端长度，截断，标号，记插座端刻度。插座端盘绕在插座盒内。对每根电缆进行通断测试，补穿，修改标号错误。最后整理穿线报告，扣线槽盖。

　　所有的钢管口都要安放塑料护口。穿线人员应携带护口，穿线时随时安放。电缆在计算机出线盒外余长3cm，余线应仔细缠绕好收在出线盒内。

　　在配线箱处从配线柜入口算起余长为配线柜的(长+宽+深)。德特威勒提供的机柜和理线槽，让线缆变得井井有条。余线应按分组表分组，从线槽出口捋直绑扎好，绑扎点间距不大于50cm。不可用铁丝或硬电源线绑扎。50芯电缆转弯半径应不小于162mm。垂直电缆通过过线箱转入垂直钢管往下一层走线时，要在过线箱中绑扎悬挂，避免电缆重量全压在弯角的里侧电缆上，这样会影响电缆的传输特性。在垂直线槽中的电缆要每隔1米绑扎悬挂一次。线槽内布放电缆应平直，无缠绕，无长短不一。如果线槽开口朝侧面，电缆要每隔1米绑扎固定一次。电缆按照设计平面图标号，每个标号对应一条4对电缆，对应的房间和插座位置不能弄错。两端的标号位置距末端25厘米，贴浅色塑料胶带，上面用油性笔写标号或贴纸质号签再缠透明胶带。此外在配线架端从末端到配线柜入口每隔1米用要用标签纸贴在电缆外皮上用油性笔写标号。4对双绞电缆按3%的比例穿备用线，备用线放在主干线槽内，每层至少1根备用线。穿线完成后，所有的4对芯电缆应全面进行通断测试。测试方法：把两端电缆的芯线全部剥开，露出铜芯。在一端把数字万用表拨到通断测试档，两表笔稳定地接到一对电缆芯上;在另一端把这对电缆芯一下一下短暂地接触。如果持表端能听到断续的声音，就OK。每根电缆的4对芯线都要测。

　　这样测试能发现的问题是断线、短路和标号错误。

　　施工质量的保障措施：

　　1、要做好设计阶段的详细图纸，图纸很重要。不要以为很简单，一张好的综合布线系统设计图纸可以节省你的布线时间和一些在综合布线系统的过程中遇到的现场问题，做过楼宇综合布线系统工程的都知道，大楼里不单只有弱电，还有强电、消防、空调等等。

　　2、施工过程中要做好施工计划，以应付不断的变化。因为有时候计划赶不上变化啊，我曾经就碰到过这样的工程。

　　3、要及时了解整个工程的其他部分的进度情况，才能及时调整施工计划。

　　4、要严格要求施工人员。线路要工整、明朗。

　　5、要做好标签，要不然到后面你可就惨了。
