说起同轴电缆，常常就会有朋友将同轴电缆与光纤跳线搞混淆，也有许多朋友不大了解同轴电缆的工作原理究竟是什么。那么，同轴电缆工作原理是什么?同轴电缆与光纤跳线有什么区别?

　　同轴电缆工作原理是什么

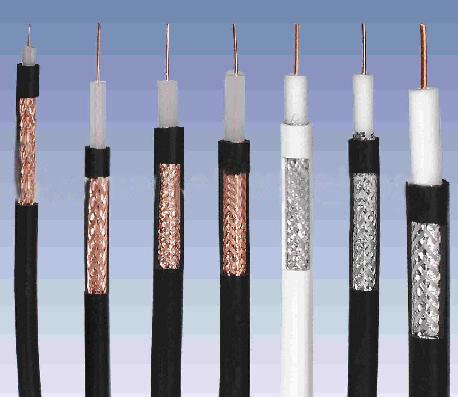

　　同轴电缆由里到外分为四层：中心铜线(单股的实心线或多股绞合线)，塑料绝缘体，网状导电层和电线外皮。中心铜线和网状导电层形成电流回路。因为中心铜线和网状导电层为同轴关系而得名。

　　同轴电缆传导交流电而非直流电，也就是说每秒钟会有好几次的电流方向发生逆转。

　　如果使用一般电线传输高频率电流，这种电线就会相当于一根向外发射无线电的天线，这种效应损耗了信号的功率，使得接收到的信号强度减小。

　　同轴电缆的设计正是为了解决这个问题。中心电线发射出来的无线电被网状导电层所隔离，网状导电层可以通过接地的方式来控制发射出来的无线电。

　　同轴电缆也存在一个问题，就是如果电缆某一段发生比较大的挤压或者扭曲变形，那么中心电线和网状导电层之间的距离就不是始终如一的，这会造成内部的无线电波会被反射回信号发送源。这种效应减低了可接收的信号功率。为了克服这个问题，中心电线和网状导电层之间被加入一层塑料绝缘体来保证它们之间的距离始终如一。这也造成了这种电缆比较僵直而不容易弯曲的特性。

　　分类方式

　　同轴电缆可分为两种基本类型，基带同轴电缆和宽同轴电缆带同轴电缆。目前基带是常用的电缆，其屏蔽线是用铜做成的网状的，特征阻抗为50(如RG-8、RG-58等);宽带同轴电缆常用的电缆的屏蔽层通常是用铝冲压成的，特征阻抗为75(如RG-59等)。

　　同轴电缆根据其直径大小可以分为：粗同轴电缆与细同轴电缆。粗缆适用于比较大型的局部网络，它的标准距离长，可靠性高，由于安装时不需要切断电缆，因此可以根据需要灵活调整计算机的入网位置，但粗缆网络必须安装收发器电缆，安装难度大，所以总体造价高。相反，细缆安装则比较简单，造价低，但由于安装过程要切断电缆，两头须装上基本网络连接头(BNC)，然后接在T型连接器两端，所以当接头多时容易产生不良的隐患，这是目前运行中的以太网所发生的最常见故障之一。

　　无论是粗缆还是细缆均为总线拓扑结构，即一根缆上接多部机器，这种拓扑适用于机器密集的环境，但是当一触点发生故障时，故障会串联影响到整根缆上的所有机器。故障的诊断和修复都很麻烦，因此，将逐步被非屏蔽双绞线或光缆取代。

　　同轴电缆与光纤跳线有什么区别

　　光纤跳线和同轴电缆相似，只是没有网状屏蔽层。中心是光传播的玻璃芯。在多模光纤中，芯的直径是50μm——65μm，大致与人的头发的粗细相当。而单模光纤芯的直径为8μm——10μm。芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。再外面的是一层薄的塑料外套，用来保护封套。

　　光纤跳线根据建筑物防火等级和对材料的耐火要求，综合布线系统应采取相应的措施。在易燃的区域和大楼竖井内布放电缆或光缆，应采用阻燃的电缆和光缆;在大型公共场所宜采用阻燃、低烟、低毒的电缆或光缆;相邻的设备间或交接间应采用阻燃型配线设备。

　　光纤跳线按端接类型分主要有以下三种类型：ST-ST、SC-SC、ST-SC。按光纤种类分主要有单模光纤和多模光纤两类。跳线长度的规格有0.5m、1m、2m、3m、5m、10m等。按线缆外护层材料可分为普通型、普通阻燃型、低烟无卤型(LZSH)、低烟无卤阻燃型等。

　　用在光纤活动连接处,在机房主要用在光缆终端与责备之间的连接.设备与设备之间的连接.在线路上主要用于交接配线(如某光纤由电信机房放置到市中心在不确定用户的情况下现树立光缆交接箱,当确定用户后在由用户布放光缆至交接箱,这样的好处是提高出局主干通信光缆的纤芯使用率)。

　　同轴电缆是由一个内核，绝缘，屏蔽，和外壳。因为这些部分都有着同样的轴心，这就是所谓的同轴电缆。同轴电缆的主要原材料是铜做的，包括内核，屏蔽，而光纤跳线则是由石英为主要原材料生产而成，所以同轴电缆的造价要比光纤跳线高很多。

　　以上就是同轴电缆工作原理是什么以及同轴电缆与光纤跳线有什么区别的全部内容了，相信各位看到这里对于同轴电缆工作原理以及光纤跳线与同轴电缆的区别已经有了一定的认识，希望能给予各位一定的帮助。
