超全的QSFP+直连线缆知识

时间:2019-06-01 06:13 来源:Pheenet菲尼特 作者:小菲 点击:

  连线缆是一种替代光模块的理想短距离连接解决方案,分为高速线缆(DAC)和有源光缆(AOC)两大类,具有价格便宜、使用方面等 优点,受到了人们的广泛关注。现在,随着40G网络的兴起,QSFP+直连线缆也逐渐普及起来。本文将详细介绍市场上常见的6种QSFP+直连线缆。

直连线缆

  40G QSFP+高速线缆(DAC)

  40G QSFP+高速线缆(DAC)采用铜缆作为传输介质,有无源和有源两种。40G QSFP+无源高速线缆(DAC) 无需供电,功耗较低,但传输距离也较短;40G QSFP+有源高速线缆(DAC)的传输距离则要更长一些。根据铜缆两端接头的不同,40G QSFP+高 速线缆(DAC)还可以分为以下几种:

  40G QSFP+转QSFP+高速线缆(DAC)

  这种高速线缆(DAC)两端预端接的都是QSFP+接头,适合用来连接两个40G网络设备,其中无源的传输距离 一般小于5m,有源的传输距离则更长,具体数字根据生产商的不同而各有差异。

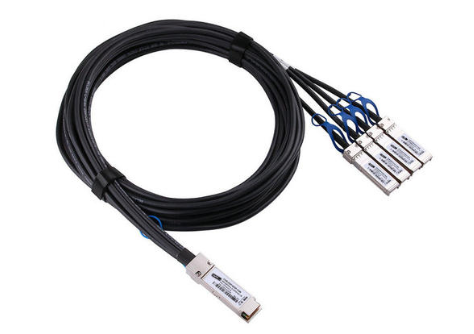

  40G QSFP+转4xSFP+高速线缆(DAC)

  这种高速线缆(DAC)一端预端接的是QSFP+接头,另一端则预端接4个10G SFP+接头,用来连接40G设备和 10G设备,适合10G和40G网络连接。

  40G QSFP+转4xXFP高速线缆(DAC)

  与前两类40G QSFP+高速线缆(DAC)相比,这类高速线缆(DAC)并不常见,它的一端是QSFP+接头,另一 端是4个XFP接头

  40G QSFP+有源光缆(AOC)采用光缆作为传输介质,具有重量轻、传输距离远的特点,此外,使用有源光 缆还不需要担心电磁干扰(EMI)的问题。40G QSFP+有源光缆(AOC)共有如下几类:

  40G QSFP+转QSFP+有源光缆(AOC)

  与40G QSFP+转QSFP+高速线缆(DAC)一样,这种有源光缆(AOC)两端都预端接2个QSFP+光纤收发器,传 输距离可以达到100m,但是价格要比高速线缆高。

  40G QSFP+转4xSFP+有源光缆(AOC)

  这种有源光缆一端预端接QSFP+光纤收发器,另一端预端接4个10G SFP+光纤收发器,也可以用来进行10G和 40G网络连接,但是传输距离要比高速线缆远得多。

  40G QSFP+转8xLC有源光缆(AOC)

  这种有源光缆(AOC)提供4个全双工传输通道,每个通道的传输速率是10Gbps,一端预端接QSFP+预端接, 另一端预端接4个双工LC连接器,可以用来将40G网络设备接入到LC布线系统中。

  结束语

  QSFP+高速线缆和有源光缆是40G网络中必不可少的组成部分,使用这些光器件可以帮助您节省大量的网络 部署成本。

本文标签: 高速线缆直连线缆
