机房机柜走线工具与整理技巧、及布线规范

时间:2019-05-13 15:10 来源:Pheenet菲尼特 作者:小菲 点击:

  整理线路也是机房中重要的一环,线路为什么要整理,因为好在后期维护的时候一一对应端口。这才是整洁的线路要达到的最终目的。你要是说为了看着很爽很嗨很高兴,我就问你,你咋不上天呢。

  辞退施工员最多的原因,也正在于此。评价一个工人的综合布线水平,也主要在于他打标签的熟练度、重视度、清晰度、整洁度。

  工具:理线夹,理线架,桥架固定器,线卡,扎带,胶布,水晶头及线处理设备一套。

  尤其重要:标签纸。

  基本方法:

  1、能用理线工具的,不要用手。

  2、水晶头跟网线接驳口,必须无缝。

  3、能用线卡的,不要用扎带。

  4、标签要打好。

  5、标签要打好。

  6、标签要打好。

机房机柜走线

  一、走线技巧

  机柜走线,怎么走得好,很大部分都在机柜结构设计阶段就已经决定好了。一般机柜的走线,有如下技巧:

  1、使用走线架。机柜走线架说白了就是有N个齿的1U或者1SU的钣金件,齿的长度有长有短,取决于网络设备的大小和使用线缆的转弯半径。

  2、使用线桥。所谓的线桥就是在机柜中凸出的像个小桥似的半径成型结构。可以理解为机柜板子上凸出的可以扎线的地方吧。一般线桥会出现在如下几个地方:机柜的分舱隔板,立柱,安装设备面板的方孔条等地方。

  3、使用绕线盘。这个和走线架同理,一般用于通讯设备的光纤整理上。

  4、灵活运用进(走)线筒。所谓的进(走)线筒,是指在不同分舱中需要走线时,分舱隔板上的走线的地方。一般进(走)线筒出现在两个需要相互隔绝的舱,如设备舱与电池舱之间。

  5、使用扎带和标签。这个上面在基本方法里面也提到了,很重要,扎带使用简易灵活,而标签则使得走线后容易辨识,减少维护的难度。

  我们来看下机房理线及标签工艺:

  二、机房内布线规范

  同一IDC,同一规格机架,布线方式应总体一致,方便日常运维。核心网络设备,内网接入设备,管理网接入设备等不同角色的网络设备布线都应整齐,光纤和网线不应该挡住网络设备进出风口,不宜预留到机架底部太长,光纤和网线上贴的标签要清晰。网络设备正面插光纤和网线的方式应尽可能保持一致,对光纤和网线进行摁绑,网络设备背面电源线和网线整齐不杂乱,强弱线缆分开,具有整体感。

  1、核心设备布线规范

  IDC核心网络设备,尤其是内网核心设备,因与TOR互联数量会比较多,因此光纤也会较多。核心网络设备光纤布放必须整齐,不能横竖乱穿插,机柜内布线美观是网络设备布线规范中重点之一。

  光纤从设备的左侧或者右侧垂直布放,布放的地方不能挡住网络设备进出风口。光纤每隔一段距离用魔术贴扎带进行捆绑(注:不能用白色固定扎带),但不能捆的太紧且弯曲度不能太大,100 度到 130 度间,通常约 110 度(下同),要能松放自如,贴好标签,插到设备端口上后尽量不要将标签挡住,要有留一定长度空间方便拔插光纤。

  2、内网接入布线规范

  内网接入交换机位于机架顶端,内网TOR交换机40G的MPO光纤上联到内网核心,10G-AOC线缆下联至服务器。ILO交换机1G或者10G端口上联到管理网核心,千兆端口下联服务器,机房2个机柜一台共用一台内网TOR和1台ILO接入交换机(本机柜内用5米线缆,跨相邻机柜用8米线缆),每个机柜内大致放置18台服务器。

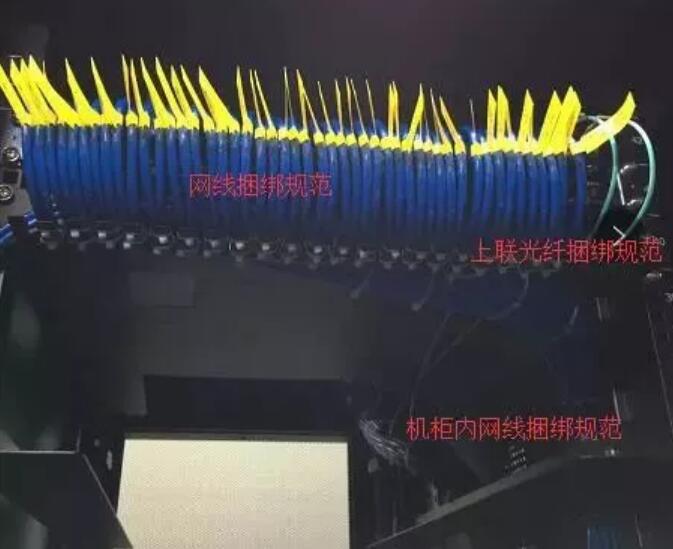

  内网接入交换机布放的线缆通过理线器整理,在理线器上每4根网线用扎带做捆绑,每一根网线上标有唯一的一个标签,另一端放到机架内托盘位置。光纤下放长度无须太长,弯曲度不能太大,贴好标签且上联到不同核心的光纤应尽量用不同颜色的标签来区分。

  3、桥架内布线规范

  机房内网络设备之间互联线缆均需要经过桥架走线(单机柜内除外)

  4、机柜内布线规范

  机柜内(普通服务器机柜)主要有内网AOC线缆和ILO管理网线线缆,另外有电源线线缆。因此单机柜内线缆数量会较多,每种线缆都需要在机柜内侧摁扎布放。

  不同线缆用不同颜色的线区分,如内网线:蓝色,ILO线:灰色,电源线:黑色,预留的线缆长度不宜过长,能从一侧PDU到另外一侧PDU即可,预留过长线缆会对理线造成影响。上下两台服务器之间布线及捆绑要求:(因网线有电磁干扰,要做到强弱分开,电源线与网线要分开捆扎)
