众所周知，电力应用按照电力输送功率的强弱可以分为强电与弱电两类。而今天我们就来重点说说弱电系统。而在弱电系统中有几个非常重要的系统，那么弱电系统在设计施工中有什么注意事项呢?

　　一、弱电系统在设计施工中有什么注意事项

　　(一)综合布线系统

　　综合布线系统是弱电系统的基础，也是施工量最大的单元，他的设计好坏直接影响到后期弱电应用系统的实现和可靠性。

　　综合布线系统的设计是基于各弱电应用子系统的拓扑的，同时兼顾建筑分布、房屋结构、道路绿化等因素，大致可分为户外系统和室内系统两大部分。

　　1.1、室外系统

　　室外系统主要指信号主干的设计，包括传输介质和管网。

　　考虑到光传输技术的灵活性，而且工程量也相对低，在主干线路的传输介质选择上，我们建议尽量使用光纤(光缆)。同时，考虑到日后的可扩展性和灵活性，千万不要在主干中混用单模和多模光缆，而且要统一光纤跳线的接口，光缆的芯数上也因留足余量。

　　管网是主干的通道，其重要性显而易见。管网的设计，从走向上看，它需要符合主干线路的需求，但是实际设计，应考虑在关键部位尤其是“过路”地段有环通或冗余。我们就遇到过，主干管路被压路机压扁，无法穿线，只能重新开辟通道的情况——不但费用增加，还拖延了工期。

　　管网中很重要的一个环节是弱电井。首先应该保证弱电井的功能独立——与强电井、雨水井分开。第二，弱电井(无论是手孔井还是人孔井)的尺寸要留足。这种留足，除了长和宽，还要注意深度——应满足能够向附近雨水管网顺利排水的需求。

　　另外，为了美观，也为了日后查找方便，管网的走向应尽量横平竖直，且两个井之间的距离不要超过60米，因为整卷完好的穿线棒长度是100米，而穿线棒断掉是经常碰到的。

　　1.2室内系统

　　室内系统主要指楼宇内的综合布线设计，包括弱电桥架、弱电井、弱电间、楼宇主干、楼层及房间内的布线设计。

　　同室外系统的管网一样，桥架是室内线路的通道，它的设计也是源于室内线路的走向。设计时同样需要考虑冗余，避免日后因线路增加，出现桥架盖板盖不上的尴尬。

　　(二)计算机网络系统

　　计算机网络是弱电系统中的核心应用，随着ALL OVER IP的推进，目前主要指的就是IP网络。这个网络的设计主要涉及拓扑和设备选型。

　　a、什么样的冗余是真正需要的

　　计算机网络中的冗余包括：双中心、双核心、双引擎、双链路、双电源等。

　　“双中心”是指有两个数据中心，其中一个不工作的话，全网仍能保持正常;“双核心”是指两台核心交换机，其中一台不工作的话，全网仍能保持正常;“双引擎”是指核心交换机只有一台，但这台核心上配了两个引擎，其中一个不工作的话，全网仍能保持正常。“双中心”对多数单位都太夸张，而“双引擎”不能提供端口冗余，也不方便断电维护，因此我们推荐“双核心”。

　　“双链路”是指每个汇聚交换机到核心交换机、每台接入交换机到汇聚交换机都有两条链路，其中一条断了，网络仍能保持正常。这还是很有用的，可以选择做端口备份，也可以做端口聚合，强烈推荐。

　　“双电源”是指设备电源的冗余。从我们的经验来看，只有集中在网络数据中心的设备才有必要配置冗余电源。因为，分散设备的“双电源”方案实施起来成本太高，而且分散设备的断电，也不会像数据中心设备断电那样引起严重的单点故障。

　　b、究竟需要多快的网络

　　就日常而言办公，在线终端数在500以内的话，千兆主干、百兆到桌面已经够用了。万兆主干，甚至十万兆主干，千兆到桌面的网络造价要比前者高上很多，但在日常的小数据量的传输上表现不出有多大优势。

　　c、是否要做WIFI覆盖

　　目前看来，无线的应用势不可挡，所以新建园区还是应该考虑WIFI的覆盖的。不过，WIFI技术正在经历由54Mbps向300Mbps的技术过渡，另外新的5G技术也很有可能取代2.4G。

　　在这种背景下，我们建议在线路和点位上要一步到位，但在设备选型上可以暂缓。如果决定要上设备，那么建议一定要考虑采用“瘦AP”——整个园区所有AP点的接入信号使用相同的SSID，这样才能满足移动办公的需要，维护也更高效。

　　d、 网络数据中心系统

　　网络数据中心是技术要求最高的系统。正常情况下，网络数据中心的设备会不断增加，因此设计时，在房间面积、机柜数量、供电能力、空调功率等方面应留足余量。

　　网络中心最好不要放在底楼，避免水患;要注意楼板沉重——至少要达到600公斤/平米，因为诸如服务器机柜、UPS电池柜都是非常重的;消防方面，烟感是一定要的，但是“气体灭火系统”可以根据资金情况取舍;

　　空调嘛，一定要配两台，而且每台的功率要足够对整个数据中心降温，这样，如果有一台坏了，也不会太着急，但是一般的单位没必要配“精密空调”;还有就是一定要有独立的可靠接地。

　　(三)视频监控系统

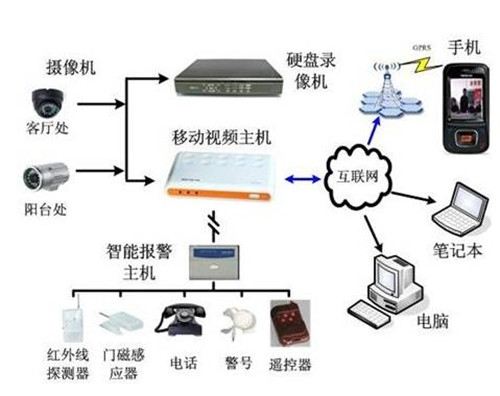

　　网络视频监控系统组成

　　(1) 前端视频数据采集部分：通过网络摄像机实现对各个监控区域的图像采集;前端视频数据采集设备包括红外一体化网络摄像机、网络半球、网络智能球、高清网络摄像机、立杆、墙挂支架等设备。

　　(2) 视频数据传输部分：通过超五类双绞线、室外4芯室外多模铠装光缆、光电转换设备和网络交换机等设备组成转发视频图像数据的传输网络，并通过传输网络将图像数据从前端监控设备传送到后端监控中心进行视频显示和存储，主要设备和线材包括：网络交换机、光电转换设备、超五类双绞线、室外铠装光缆等。

　　(3) 视频监控中心部分：视频监控中心是将前端采集的视频图像信息通过软件解码，转化为图像信号传送到监视器上，形成直观图像信息并且显示出来，同时对视频信息按照存储策略进行存储。

　　通过网络监控中心管理平台对整个系统进行统一操作、配置、管理，其中主要设备网络监控中心管理平台、存储服务器、拼接屏等设备。

　　(4) 监控终端部份：监控终端主要功能是监看实时视频画面、查询回放录像、抓拍图像、手动录像，主要包括监控客户端、多路视频解码器。

　　二、综合布线系统遭遇水患危害该如何应对

　　数据布线系统进水对电缆支持高速数据应用的能力可能产生重大影响。弱电机柜厂家、成都双绞线加盟唯康通信提醒,水患其实也是智能化建筑和综合布线的重大威胁之一。在某些情况下，已经接近标准规定的链路长度上限的电缆，遇到进水时可能会失效。这是因为在电缆变湿时，其绝缘性能会发生变化，会影响阻抗及衰减和回波损耗等相关参数。

　　对存在任何数量的雾或水的室外环境，设计的电缆都会采取防水措施，如阻水胶带和凝胶填充，这些方法成本高，有时会降低电气性能。

　　而且，这些防水凝胶基于石油，存在火灾隐患，不适宜室内使用(接续点除外)。事实上，这些电缆在大楼内可以敷设的距离通常会受到国家标准的限制。

　　更换受潮的布线系统耗时巨大、成本高、破坏性强。很明显，最好的方法是防止电缆受潮。位于高度危险区域的企业在网络设计阶段应考虑受潮的危险，现有的布线网络，也应考虑采取哪些措施。

　　安防线缆价格不低，而整体更换也极其麻烦。

　　如果可能，应把电缆悬挂在天花板空间的管道中。这要比地板下布线减少受潮的危险;通过使用管道，如电缆架，在电缆受潮时可以更快使电缆变干;

　　密封管道则可以更好地防止少量水的浸入;如果电缆必须通过地板空间，则应在允许的高度范围内，使电缆盘或电缆架尽可能高出地板平面;

　　因此最好使水管设施远离电缆大量集中的区域，如电信间或设备间，也不要在附近设立厨房或厕所;不要把电信间或设备间设在地下室中，特别是在邻近河流时;如果不能实现隔离，那么应考虑使用机架或机柜，或建立堤岸，把水流疏导到影响较小的区域中。

　　在电缆受潮时，要采取的措施取决于受到影响的电缆数量、更换成本与不更换电缆的业务损失风险之间的比较等等。

　　对经毛细管反应通过电缆开端进水的电缆，成都唯康认为应直接更换;通过外皮受到严重进水影响的电缆可能也需要更换。应全面测试网络，并从制造商或信任的安装商那里寻求建议。如果没有什么疑问，应该更换电缆。

　　以上就是我们为大家推送的有关于弱电系统在设计施工中有什么注意事项的全部内容了，其实弱电系统也存在着许多问题，比如说弱电系统的管理与维护中缺乏科学系统性等等。
