架空地线复合光缆(OPGW)在进站门型架处应可靠接地，防止一次线路发生短路时，光缆被感应电压击穿而中断。接地要求如下：

　　1、架构上接续盒光缆接地方式:应在构架顶端、最下端固定点(余缆前)和光缆末端分别通过匹配的专用接地线与构架进行可靠的电气连接。余缆架和接续盒与构架间宜来用匹配的固定卡具加绝缘橡胶进行固定。余缆宜用θ1.6mm镀锌铁线固定在余缆架上,捆绑点不应少于4处,余缆和余缆架接触良好。

　　2、落地接续箱光缆接地方式:应在构架顶端和余缆头部位置分别通过匹配的专用接地线与构架进行可靠的电气连接。

　　3、光缆引下应顺直美观,每隔1.5m-2m安装一个固定卡具,防止光缆与杆塔发生摩擦。引下光缆与站内构架间宜采用匹配的固定卡具加绝缘橡胶进行固定,与构架构件间距不应小于20mm。

　　4、OPGW应采用匹配的专用接地线连接至构架接地端子, OPGW侧宜采用并沟线夹连接,构架侧宜采用螺栓连接,不得焊接。

　　5、由架上接续盒引下的导引光缆至电缆沟地埋部分穿热镀锌钢管保护, 钢管两端用防火泥做防水封堵。钢管与站内接地网可靠连接。钢管直径不应小于50mm。

　　6、采用落地余缆箱安装的光缆由构架引下至电缆沟地埋部分穿热镀锌钢管保护,并穿绝缘套管进行绝缘,两端用防火泥做防水封堵。余缆箱、钢管与站内接地网可靠连接,钢管直径不应小于50mm,绝缘套管直径不应小于35mm,钢管弯曲半径不应小于15倍钢管直径。接续盒、光缆线盘、箱体之间可靠绝缘。

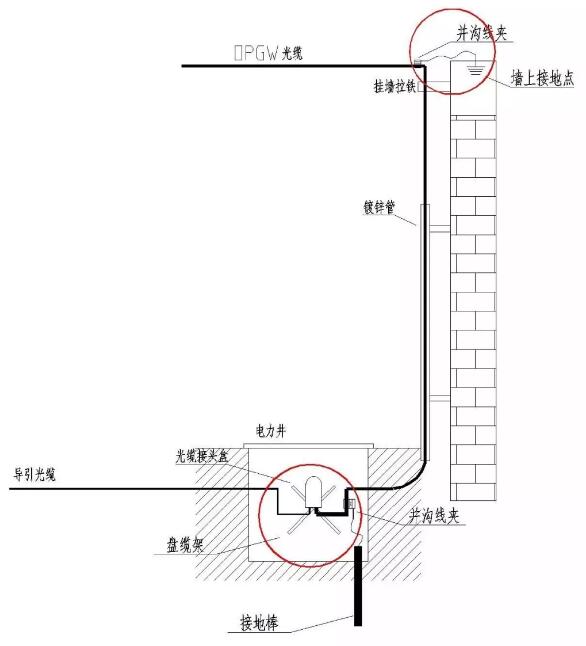

　　7、OPGW通过墙体引下的，参加下图方式进行接地。
