地板下的不利障碍物

　　数据中心内的架空可检视地板通常具有多种功能。架空可检视地板静压箱不仅向数据通信设备提供空气分布，也是布置连接数据通信设备的电缆的手段。此外，向计算机房空调机组提供冷水的冷水管通常也安装在架空可检视地板下。地板下的结构梁也成为气流的障碍物。若不关注这些气流障碍物，则从穿孔地板块送出的风量将会受到很大影响。除了Schmidt等(2004)、VanGilder与Schmidt(2005)的研究外，Bhopte等(2006)对一个架空可检视地板数据中心进行了有关参数的CFD数值分析研究，对于典型的代表性平面，表征了地板下障碍物对服务器机架人口空气温度的影响。

　　建议与指南:

　　(1)如可能，冷水管道与电缆应远离计算机房空调机组的送风口(Schmidt等，2004)。

　　(2)地板下的障碍物对穿孔地板块的送风均匀性影响最大(VanGilder和Schmidt，2005)。

　　(3)在计算机房空调机组与计算机机架设备通道平行布置情况下，平行于热通道与冷通道的障碍物的影响比垂直于通道长度的障碍物的影响小得多(Bhopte等，2006)。

　　(4)冷通道下的障碍物有减少穿孔地板块风量的影响(Bhopte等，2006)。

　　地板下的有利障碍物

　　Karki等(2003)和Bhopte等(2006)揭示了静压箱内的一些障碍物会有助于架空可检视地板穿孔地板块送出空气的分布。如高功率数据通信设备区域内需要较多风量时，或仅有一种规格的穿孔地板块但要求更好气流分布的场合，是可能需要有一些障碍物的。Karki等(2003)阐明，地板静压箱内有选择性地放置隔板可导致更好的穿孔地板块风量分布。在此案例中，设置了倾斜的隔板，便地板块的风量非常均匀。Karki等(2003)提出了另一种隔板，将穿孔的隔板设置在计算机房空调机组出风通路中。Bhopte等(2006)阐述了利用障碍物将气流引入冷通道(例如将冷水管道设在冷通道的两侧)，使地板块有非常好的气流分布。

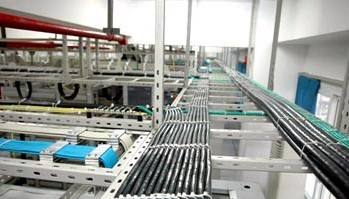

　　设置在地板下的电缆、冷水管及架空可检视地板下的隔断

　　有关电缆与设备的安装的建议可在美国“电信行业新会(TIA2005)”发表的报告中查得。

　　ANSI/TIA-942建议与指南：

　　(1)穿孔地板块应布置在冷通道中而不应布置在热通道中，以改善热通道和冷通道的公恩那个。

　　(2)在冷通道的穿孔地板块下，不应设置电缆桥架或其他障碍物。

　　(3)可检视地板下的通信电缆应应布置在不阻挡气流的通风桥架中。在ANSI/TIA—569—B(TIA2003)中，提供了电缆桥架的其他设计考虑。

　　(4)在建筑物的规划阶段，地板下电缆桥架的布线应与地板下其他系统想协调。
