光缆布线知识详细介绍

时间:2019-03-01 16:25 来源:Pheenet菲尼特 作者:小菲 点击:

  一直以来,光纤作为高带宽和高安全的传输介质,被广泛应用于各大传输网络中。由于线缆和设备造价昂贵,光纤大多只被用于网络主干,即应用于垂直主干子系统和建筑群子系统的系统布线,实现楼宇之间以及楼层之间的连接。

  在进行光纤布线前,首先要考虑到光缆敷设的要求。一般光缆要满足如下要求:

  光缆容许的最小曲率半径在施工时应当不小于光缆外径的20倍,施工完毕应当不小于光缆外径的15倍。 光缆敷设时要求布放光缆的牵引力应不超过光缆允许张力的80%,瞬时最大牵引力不得大于光缆允许的张力。主要牵引力应当加在光缆的加强构件上,光纤不能直接承受拉力。

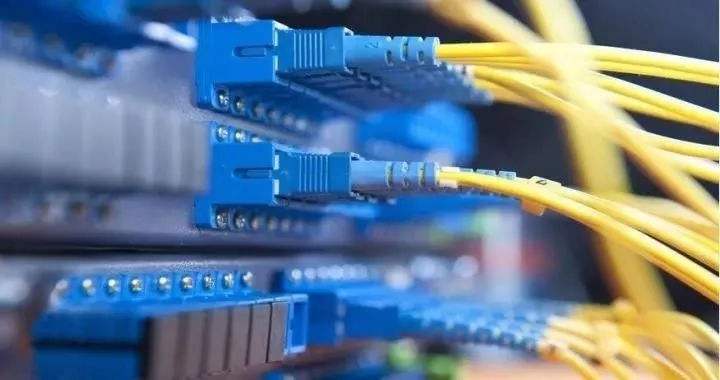

菲尼特光纤布线

  光线布线通常被分为室内布线和室外布线两种,下面我们将一一进行详细分析。

  一、光缆分类和布线知识

  室内光缆主要是应用于水平子系统和垂直主干子系统的敷设。水平子系统光缆的敷设与双绞线非常类似,只是由于光缆的抗拉性能更差,因此,在牵引时应当更为小心,曲率半径也要更大。垂直主干子系统光缆用于连接设备间至各个楼层配线间,一般装在电缆竖井或上升房中。为了防止下垂或滑落,在每个楼层的槽道上、下端和中间,必须将光缆牢牢地固定住。通常情况下,可采用尼龙扎带或钢制卡子进行有效的固定。最后,还应用油麻封堵材料将建筑内各个楼层光缆穿过的所有槽洞、管孔的空隙部分堵塞密封,并应采取加堵防火材料等防火措施,以达到防潮和防火的效果。敷设光缆时应当按照设计要求预留适当的长度,一般在设备端应当预留5m-10m,如有特殊要求再适当延长。

  室外光缆的敷设根据环境的不同可以分为很多种。在长途干线、市内dian话中继、水底和海底通信以及局域网、专用网等环境中,光纤布线选用方式各不相同,主要敷设方式有架空、直埋、管道、水底、室内等。

  1、架空光缆

  架空光缆多用于电线杆上,敷设架空光缆时,可以利用原有的架空明线杆路,这样可以节省建设费用、缩短建设周期。但是架空光缆位于高处,易受台风、冰凌、洪水等自然灾害的威胁,也容易受到外力影响和本身机械强度减弱等影响,因此架空光缆的故障率高于直埋和管道式的光纤光缆。其敷设方法主要有两种:

  吊线式:先用吊线紧固在电杆上,然后用挂钩将光缆悬挂在吊线上,光缆的负荷由吊线承载。 自承式:用一种自承式结构的光缆,光缆呈“8”字型,上部为自承线,光缆的负荷由自承线承载。

  2、直埋光缆

  直埋光缆通常直接埋在地下,这就要求其具有抵抗外界机械损伤的性能和防止土壤腐蚀的性能。根据土质和环境的不同,光缆埋入地下的深度一般在0.8米至1.2米之间。在敷设时,还必须注意保持光纤应变要在允许的限度内。

  直埋光缆的敷设需要挖沟,挖沟标准一般普通土1.2米、半石质1.0米、流沙0.8米,以及在穿越铁、公路时需挖1.2米,上述沟底应加垫10CM细土或沙土,沟底宽度一般为30CM。如需敷设两条或两条以上光缆时,光缆间应保持5CM的间距。在路面表层经常受压的路段应预埋钢管或预放硬质塑料管。布放光缆在遇有坡度、穿越铁、公路等特殊地段时应作"S"形敷设。

  3、管道光缆

  管道敷设一般是在城市地区,所处环境不似架空光缆和直埋光缆那么恶劣,因此对光缆护层没有特殊要求,无需铠装。管道敷设前必须选下敷设段的长度和接续点的位置。敷设时可以采用机械旁引或人工牵引。一次牵引的牵引力不要超过光缆的允许张力。制作管道的材料可根据地理选用混凝土、石棉水泥、钢管、塑料管等。

  城市标准管孔大小一般为ф90MM,可容纳3~4寸塑料子管3根。1寸子管适合于直径小于20MM的光缆。子管布放过程中容易产生扭曲,当扭纹节距在10米以内时,光缆与子管内壁的摩擦力增大这样将给光缆的敷设带来一定的困难,因此敷设塑料子管应避免扭曲。管道光缆敷设要通过人孔的入口、出口路由上出现拐弯,曲线以及管道人孔高差等情况适时配置导引装置减少光缆的摩擦力,降低光缆的牵引张力。光缆牵引子管内应选用专用工具“尼龙棒”,按排适当的工程技术人员即可牵引,待光缆牵引完毕后由人工将每个人孔中的余缆放至规定的托架上。为了以后的安全一般采用软管或PE软管保护,并用扎带轧之固定。光缆的端头应留余适当长度盘圈后挂在人孔壁上,不要浸泡于水中。

  4、水底光缆

  在这几种光缆敷设方式中,水底光缆的敷设环境是最为严峻的,因此修复故障的技术和措施也困难得多。一般水底光缆必须采用钢丝或钢带铠装的结构,护层的结构要根据河流的水文地质情况综合考虑。例如在石质土壤、冲刷性强的季节性河床,光缆遭受磨损、拉力大的情况,不仅需要粗钢丝做铠装,甚至要用双层的铠装。施工的方法也要根据河宽、水深、流速、河床、流速、河床土质等情况进行选定。

  二、光纤布线的技巧及注意事项

  关于光纤信号衰减的问题,它主要分为内在衰减和外在衰减两个方面。内在衰减是由光纤制成材料决定的,而外在衰减则与施工过程密切相关。所以在减少内在衰减方面,我们要学会选择合适的光纤。比如飞速(FS)提供的高品质光纤,可以将信号衰减减少到最小。另外,还要注意不同的环境选择不同的光纤。面

  三种常用环境中选用的光纤类型:

  1、传输距离在2km以内的,可选择多模光纤,超过2km可用中继或选用单模光纤。

  2、建筑物内用的光纤在选用时应注意其阻燃、毒和烟的特性。一般在管道中或强制通风处可选用阻燃但有烟的类型;如果是暴露的环境中,则应选用阻燃、无毒和无烟的类型。

  3、户外用光缆直埋时,宜选用铠装光缆。架空时,可选用带两根或多根加强筋的黑色塑料外护套的光纤。

  光纤布线有几个基本要求:

  1、探测光纤储存在缆盘中,防护包装在安装之前予以保留,并使缆盘保持直 立状态,以防止出现垮缆,损坏探测光纤。贮运过程中始终注意探测光纤弯曲半径与拉力限制。

  2、光纤布线过程中,Φ0.9光纤拉力小于4Kg;Φ3光纤拉力小于10Kg;铠装 光纤拉力小于30Kg

  3、现场光纤放线的时候,要用细长棒水平穿过光纤缠绕盘的中心,旋转绕盘 放线,禁止将光纤绕线盘立放到地上,把光纤从盘上旋转放线。

  4、光纤远离测温主机的末端要做如下处理:取最后30厘米长的Φ0.9光纤(如果有护套或铠装,要除去),把光纤缠绕直径为1厘米的小圈10圈。

  5、探测光纤弯曲半径须大于30mm,穿墙、穿管时不可严重磨损或压坏探测光纤。

  6、多条光纤穿过同一条较长金属或PVC管时,要保证光纤一次穿过,不可以分次穿光纤。

  7、探测光纤禁止乱摔、大力折拧、重力冲击、过力拉伸等,避免探测光纤纤芯断裂。

  8、工程使用的光纤型式、规格应符合设计的规定和要求。

  施工的过程中还要考虑以下几点:

  1、在进行光纤布线前,一定要选择受过严格培训的技术人员去进行光纤的端接和维护。此外,还必须准备很完备的设计和施工图纸,以便施工和今后检查方便可靠。

  2、布线过程中注意不要让光缆受到重压,小心放置光缆,避免其受到坚硬物体的磨损和扎伤。另外,牵引力不应超过最大铺设张力。

  3、一次布放长度不要太长(一般2km,布线时应从中间开始向两边牵引)。

  4、光纤在敷设的过程中,还要考虑到弯道的影响。一般光纤的转弯应大于光纤自身直径的20倍。

  5、如果布线时需要穿越墙壁和楼层时,一定要给光纤加上带护口的保护用塑料管,并且要用阻燃的填充物将管子填满。在建筑物内也可以预先敷设一定量的塑料管道。

  6、当光纤应用于主干网络时,每个楼层配线间至少要用6芯光缆,高级应用尽量能使用12芯光缆。这是从应用、备份和扩容三个方面去考虑的。

  7、较长距离的光纤敷设最重要的是选择一条合适的路径。这里不一定最短的路径就是最理想的,还要注意土地的使用权,架设的或地埋的可能性等。

  8、在山区、高电压电网区铺设时,要注意光纤中金属物体的可靠接地,一般每公里有3个接地点,或者就选用非金属光纤。

  光纤布线是大势所趋,已经慢慢成为了主导的建筑物布线媒介。在不久的将来,由于光纤可以不设配线间和有源硬件,节约了中间环节的成本,可以大大减少总成本的花费,因此也必将实现光纤到桌面的应用。
