做了布线网络工程后又搞了布线测试、现在又讲布线系统培训课，接触了上千个用户，有些感受， 写出来望同行专家指教。 Network &Cabling(网络与布线)： 刚开始接触网络工程时候，没有布线的概念，做个网络工程的概念就是拿着HUB、 网卡、网线(可能是同轴线)和RJ-45头(可能是BNC头和匹配器)，还带一套NOS，最重要的是应用软件。 一切工作均在用户现场完成。如果OK，谢天谢地!如果有问题，那是像风像雨又像雾，网线、接头、网卡、HUB、 PC、NOS还是应用软件，都像造成故障的原因。树立正确的综合布线系统的概念后，认识到布线系统仅仅是一个无源系统， 它给网络设备提供一个无源平台，是网络的底层和基础。对网络应用具有透明性，即布线系统并不关心网络的类型、 网络的操作系统和哪家公司的网络产品，它都提供同样的支持。而测试就是对布线系统极限的评估， 测试报告是布线系统对网络应用的一种承诺，比如系统可以达到五类100MHz、或六类200MHz。 而各种网络设备是架设在布线系统上的一个有源平台，在此平台上的应用系统才是网络的灵魂。因此布线、网络、 应用就像一个剧组中的舞台、演员和演员表演的艺术。正确树立布线和网络的关系， 对于排除网络故障可以起到事半功倍的效果。

　　先查布线系统，进行无源的认证测试;再查网络设备的状态，最后查网络的应用。 Product &System(产品和系统)： 做小工程时对布线的产品和系统没有深刻的认证，可是工程越做越大， 遇到的问题就越来越多，万点的布线工程中如果有一个点测试不合格，那么甲方(用户)、安装商、 供应商之间就涉及到产品和系统的关系问题。布线产品和其它IT行业的产品有共性，但还有它的特性， 在于最终用户需要的是一个符合国际国内规范的布线系统，一个对数据、语音和视频传输提供支持的平台。 而布线厂家提供的是一系列的符合标准的布线产品和整套布线系统的思想和方法， 在布线厂家和用户之间就需要安装商将产品安装在用户建筑物的现场。因此设计、安装工程师的专业水平起到了重要作用。

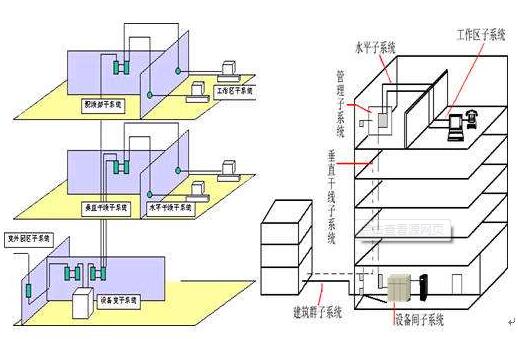

　　一系列合格的产品可以安装成一个合格的系统、也可以组成一个不合格的系统， 因为一个系统性能的测试结果不光取决于供应商提供的线缆、连接件，还取决于安装的工艺和质量以及布线系统的路由环境影响。 因此厂家的布线系统认证工程师培训就显得尤为重要。除了要熟悉产品，还需从布线系统的标准、方案设计、安装施工、 项目管理、验收测试等方面进行全面培训。万泰(WONDERFUL)布线系统质量保证体系就充分体现了这一理念， 即厂家提供合格的整套产品、工程师接受严格的全面培训、 完成的布线系统工程的每一个信息点需要符合国际国内测试规范的严格认证测试。 Solid Cable 、Stranded Cable &Patch Cord(硬线、软线及跳线)： 布线中使用的双绞线线缆在ANSI EIA/TIA-568A规范中是有严格规定的。Solid Cable(硬线)用在水平布线系统部分， Stranded Cable(软线)用在设备子系统、管理子系统以及工作区子系统。 可经常有安装商或用户将铺设在水平系统中的剩余硬线，通过自己制做RJ45头，做为工作区、管理间的跳线使用， 这是不符合综合布线系统的本意的。系统本身允许户容易地更改、增加、交接、扩展线缆，用于改变线缆路由， 以实现系统的可管理性和灵活性。 正确的使用方法是用Stranded Cable 做成跳线，用于上述用途。 最好的选择是采用布线厂家的原装成型跳线。因为自制跳线费时又费力，毕竟在性能上没有充分的保障，而它和网络产品以及布线系统中的其它部分对网络造成故障的概率是一样的。现在有的厂家如万泰(WONDERFUL) 等推出的原装成型跳线采用机器化生产，不仅性能上有保障，价格也合理，而且备有各种长度、各种颜色， 充分符合TIA/EIA-606 综合布线系统的管理思想。因此自制跳线的年代可以结束了! Margin &Value(余量和数值): 在工程结束时，施工安装方应该给甲方递交一份每个点的电气性能测试报告， 在测试报告中会对此信息点做出PASS(合格)或者FAIL(失败)的评价。并且会有具体的测试报告内容。

　　可经常有甲方(或用户)提出：报告中虽然PASS了，可是报告中显示最高只能跑到35兆或67兆等， 因此对施工安装方提出质疑。这里涉及到对测试原理的理解问题。测试仪器在测试衰减(Attenuation)、近端串扰 (Near-and Crosstalk)等参数时，不仅要对每个线对进行测试，而且要对每个线对在0MHz到100Mhz范围内取频率点进行测试 (具体采样频率步长在测试规范中有规定)，在采样频率点测试出来是具体的数值(Value)，它和规范中的规定值(Limit) 之间有一个差值，不同的频率点有不同的差值，当所有的测试数值均不超过规定值(Limit)时，就表示符合标准，可以用PASS总结， 这时取所有差值中最小值即Margin(余量)所在的频率点在报告中显示出来，这个频率点就不见得正好在100MHz。 因此在报告中显示出来的是0MHz到100MHz范围中余量最小(差)的频率点，而不是测试值最差的频率点。因此报告中显示PASS时， 就表示此信息点到管理间配线架组成的系统达到5类100MHz或6类200MHz。 树立正确的布线理念，对于布线厂家、安装施工商、甲方以及用户在工程的实施过程中均有裨益。还有一些布线理念在以后的文章中再来谈。
