综合布线系统(PDS)又称开放式布线系统，是一种在建筑物或建筑群中综合数据传输的网络系统。但它不限于计算机网络的布线。它是把建筑物内部的话音交换、计算机网络及其他数据通信设施相互连接起来，并采用必要的设备同建筑物外部数据网络或电话局线路相连接。综合布线系统是根据各节点的地理分布情况、网络配置情况和通信要求，安装适当的传输介质和连接设备，使整个网络的连接、维护和管理变得简单易行。

　　一 综合布线的定义、特点与范围

　　目前所说的建筑物与建筑群综合布线系统简称为综合布线系统。它是指一幢建筑物内(或综合性建筑物)或建筑群体中的信息传输媒介系统。它将相同或相似的缆线(如双绞线、同轴电缆或光缆)、连接硬件组合在一套通用标准中，按一定秩序和内部关系而集成为一个整体。

　　1.综合布线系统的主要特点

　　综合布线系统具有以下特点。

　　(1)综合性和兼容性好

　　传统的专业布线方式需要使用不同的电缆、电线、接续设备和其他器材，技术性能差别极大，难以相互通用，彼此不能兼容。综合布线系统具有综合所有系统和互相兼容的特点，采用光缆或高质量的布线部件和连接硬件，能满足不同生产厂家的终端设备传输信号的需要。

　　(2)灵活性和适应性强

　　采用传统的专业布线系统时，如需改变终端设备的位置和数量，必须敷设新的缆线和安装新的设备，且在施工中有可能发生传送信号中断或质量下降等问题，增加工程投资和施工时间，灵活性和适应性差。在综合布线系统中任何信息点都能连接不同类型的终端设备，且当设备数量和位置发生变化时，只需采用简单的插接工序，方便实用，其灵活性和适应性都强，且节省工程投资。

　　(3)便于扩建和维护管理

　　综合布线系统的网络结构一般采用星型结构，各条线路自成独立系统，在改建或扩建时互相不会影响。综合布线系统的所有布线部件采用积木式的标准件和模块化设计，因此，部件容易更换，便于排除障碍，且采用集中管理方式，有利于分析、检查、测试和维修，节约维护费用和提高工作效率。

　　(4)经济合理

　　综合布线系统各个部分都采用高质量材料和标准化部件，并按照标准施工和严格检测，保证系统技术性能优良可靠，满足目前和今后的通信需要，且在维护管理中减少维修工作，节省管理费用。

　　2.综合布线系统的应用范围

　　综合布线系统的应用范围应根据建筑工程项目范围来定，一般有两种范围，即单幢建筑和建筑群体。单幢建筑中的综合布线系统范围一般指在整幢建筑内部敷设的管槽系统、电缆竖井、专用房间(如设备间等)、通信缆线及连接硬件等。建筑群体因建筑幢数不一和规模不同，有时可能扩大成为街坊式的范围(如高校校园网和小区宽带网等)，其范围难以统一划分。但无论其规模如何，综合布线系统的工程范围除单幢建筑综合布线方式中的每幢建筑内的通信线路和其他辅助设施外，还需包括各幢建筑物之间相互连接的通信管道和线路，相对来说复杂许多。

　　我国通信行业标准YD/T 926《大楼通信综合布线系统》标准规定的适用范围是跨越距离不超过3km、建筑总面积不超过100万m2的布线区域，其人数为50人～50万人。如布线区域超出上述范围时可参照使用。上述范围是从基建工程管理的要求考虑的，与今后的业务管理和维护职责等的划分范围有可能是不同的。因此，综合布线系统的具体范围应根据网络结构、设备布置和维护办法等因素来划分。

　　随着现代化的智能建筑和建筑群体的不断涌现，综合布线系统的适用场合和服务对象逐渐增多，目前主要有以下几类。

　　商业贸易类型：如商务贸易中心、金融机构、高级宾馆饭店、股票证券市场和高级商城大厦等高层建筑。

　　综合办公类型：如政府机关、群众团体、公司总部等办公大厦，办公、贸易和商业兼有的综合业务楼和租赁大厦等。

　　交通运输类型：如航空港、火车站、长途汽车客运枢纽站、江海港区(包括客货运站)、城市公共交通指挥中心、出租车调度中心、邮政枢纽楼、电信枢纽楼等公共服务建筑。

　　新闻机构类型：如广播电视台、新闻通信社、书刊出版社及报社业务楼等。

　　其他重要建筑类型：如医院、急救中心、气象中心、科研机构、高等院校和工业企业的高科技业务楼等。

　　此外，军事基地和重要部门(如安全部门等)的建筑及高级住宅小区等也需要采用综合布线系统。在21世纪，随着科学技术的发展和人类生活水平的提高，综合布线系统的应用范围和服务对象也会逐步扩大和增加。例如，智能化居住小区(又称智能化社区)的大量兴建，都将有相当部分采用综合布线系统。综合布线系统具有美好的前景，为智能化建筑中实现传送各种信息创造有利条件，以适应信息化社会的发展需要，这已成为时代发展的必然趋势。

　　二 综合布线的发展历程

　　随着计算机和通信技术的飞速发展，网络应用成为人们日益增长的一种需求。而综合布线是网络实现的基础，它能够支持数据、话音及图形图像等的传输要求，已成为现今和未来的计算机网络和通信系统的有力支撑环境。

　　在20世纪50年代，经济发达的国家在城市中兴建新式大型高层建筑，为了增加和提高建筑的使用功能和服务水平，首先提出楼宇自动化的要求。在房屋建筑内装有各种仪表、控制装置和信号显示等设备，并采用集中控制和监视，以便于运行操作和维护管理。因此，这些设备都需分别设有独立的传输线路，将分散设置在建筑内的设备相连，组成各自独立的集中监控系统，这种线路一般称为专业布线系统。然而由于这些系统基本采用人工手动或初步的自动控制方式，科技水平较低，所需的设备和器材品种繁多而复杂，线路数量很多，平均长度也较长，不但增加了工程造价，而且不利于施工和维护，所以这种布线方式并没有给整个网络系统带来多少好处。

　　自20世纪80年代以来，随着科学技术的不断发展，尤其是通信、计算机网络、控制和图形显示技术的相互融合和发展，高层房屋建筑服务功能的增加和客观要求的提高，传统的专业布线系统已经不能满足需要。为此，发达国家开始研究和推出了现在所说的综合布线系统。这在20世纪80年代后期才逐步引入我国。近几年来随着我国国民经济持续高速的发展，城市中各种新型高层建筑和现代化公共建筑不断涌现，作为信息化社会象征之一的智能化建筑中的综合布线系统就成为了现代化建筑工程中的热门话题，也成为建筑工程和通信工程中设计和施工相互结合的一项十分重要的内容。

　　1984年世界上第一座智能大厦诞生了，它是对美国哈特福特市的一座大楼进行改造而成的。通过综合布线系统，使原大楼的空调、电梯、照明、防火防盗系统等都采用计算机监控，同时为客户提供话音通信、文字处理、电子邮件及情报资料等信息服务。

　　1985年初计算机工业协会(CCIA)提出对大楼综合布线标准化的倡仪，并得到了业界的广泛支持。于是美国电子工业协会(EIA)和美国电信工业协会(TIA)受命开始了第一次的综合布线系统标准化制定工作。

　　1991年7月，美国电子工业协会和美国电信工业协会联合美国国家标准学会(ANSI)组成的TIA TR 41.8.1工作组推出了第一部综合布线系统标准--ANSI/EIA/TIA-568(即《商业大楼电信布线标准》)，同时与布线通道和空间、管理、电缆性能及连接硬件性能等有关的相关标准也同时推出。

　　1995年底，EIA/TIA-568标准正式更新为EIA/TIA-568A，这里的A代表第一个修订版。同时，国际标准化组织(ISO)和国际电工委员会(IEC)在TIA-568标准的基础上推出了另一个综合布线系统标准ISO/IEC 11801。

　　2001年3月，美国通信工业协会TIA正式发布了ANSI/EIA/TIA-568B标准。在TIA-568B标准中TIA采用了新的永久链路的定义模式，结束了人们长期的关于现场测试模型的混乱。在这个标准中有三部分，那就是ANSI/EIA/TIA-568B.1(《商业建筑电信布线标准--第1部分：一般要求》)、ANSI/EIA/TIA-568B.2(《商业建筑电信布线标准--第2部分：平衡双绞线布线元件》)和ANSI/EIA/TIA-568B.3(《商业建筑电信布线标准--第3部分：光纤布线元件》)。ANSI/EIA/TIA-568B.1标准是关于超五类双绞线的布线标准;而ANSI/EIA/TIA-568B.2标准则是针对六类双绞线的布线标准;ANSI/EIA/TIA-568B.3是针对光纤这种传输介质的布线标准。一般在企业局域网中谈论的TIA-568B实际只是指ANSI/EIA/TIA-568B.1标准。

　　2002年，ISO发布了它的11801的第二个版本：ISO/IEC IS 11801:2002。在这一标准中采用的布线通道最低要求是超五类双绞线电缆。

　　三 综合布线标准化组织

　　综合布线标准的制定通常是由专门的国际组织或大国组织进行的，不过其他各国又基本有自己的相应组织参与标准的制定，以使制定的标准尽可能兼顾本国实际情况。各个国家的国家标准化委员会由来自本地生产商和运营商的人员及本地标准专家委员会的专家们等组成。国际和欧洲标准化委员会由各个参与国委派的代表组成，一般由参与国在国家标准化委员会中挑选人员参加。以下介绍几个对布线行业具有重要影响的标准化组织。

　　国际标准化委员会(ISO)

　　国际电工委员会(IEC)

　　电气与电子工程师协会(IEEE)

　　美国国家标准协会(ANSI)

　　美国通信工程协会(TIA)

　　美国电子工程协会(EIA)

　　欧洲电工标准化委员会(CENELEC)与欧洲标准化委员会(CEN)

　　1.国际标准化委员会(ISO)

　　国际标准化组织(International Standardization Organization，ISO)是目前世界上最大、最有权威性的国际标准化专门机构。它是于1946年10月14日至26日，25个国家的64名代表集会于伦敦正式表决通过的组织。1947年2月23日，ISO章程得到15个国家标准化机构的认可，国际标准化组织宣告其正式成立。参加1946年10月14日伦敦会议的25个国家为ISO的创始人。ISO是联合国经社理事会的甲级咨询组织和贸发理事会综合级(即最高级)咨询组织。此外，ISO还与600多个国际组织保持着协作关系。

　　国际标准化组织的目的和宗旨是：在全世界范围内促进标准化工作的发展，以便于国际物资交流和服务，并扩大在知识、科学、技术和经济方面的合作。其主要活动是制定国际标准，协调世界范围的标准化工作，组织各成员国和技术委员会进行情报交流，以及与其他国际组织进行合作，共同研究有关标准化问题。

　　按照ISO章程，其成员分为团体成员和通信成员。团体成员是指最有代表性的全国标准化机构，且每一个国家只能有一个机构代表其国家参加ISO。通信成员是指尚未建立全国标准化机构的发展中国家(或地区)。通信成员不参加ISO技术工作，但可了解ISO的工作进展情况，经过若干年后，待条件成熟了可转为团体成员。ISO的工作语言是英语、法语和俄语，总部设在瑞士日内瓦。ISO现有成员143个。

　　ISO现有技术委员会(TC)186个和分技术委员会(SC)552个。截止到2001年12月底，ISO已制定了13 544个国际标准。1978年9月1日，我国以中国标准化协会(CAS)的名义重新进入ISO，1988年起改为以国家技术监督局的名义参加ISO的工作，近年又改为以中国国家标准化管理局(SAC)的名义参加ISO的工作。1999年9月，我国在北京承办了ISO第22届大会。

　　国际标准化委员会负责对综合布线系统的生产制造和生产过程质量控制进行制订和修正，以保证整个系统的电气和通信性能，并获得多数成员的赞成。ISO通常与下面将要介绍的IEC标准化组织合作，并共同推出相关的标准。如应用最广的布线标准为ISO/IEC 11801，它的第一版是在1995年发布的，2002年发布了第二版。还有ISO/IEC 14763-1是用户场所布线的实施与操作方面的标准，1999年首版发布，2000年发布了第二版本。

　　2.国际电工委员会(IEC)

　　国际电工委员会(International Electrotechnical Commission，IEC)成立于1906年，至今已有百年的历史。它是世界上成立最早的国际性电工标准化机构，负责有关电气工程和电子工程领域中的国际标准化工作。

　　IEC的宗旨是促进电气、电子工程领域中标准化及有关问题的国际合作，增进国际间的相互了解。为实现这一目标，IEC出版包括国际标准在内的各种出版物，并希望各成员在本国条件允许的情况下，在本国的标准化工作中使用这些标准。

　　近20年来，IEC的工作领域和组织规模均有了相当大的发展。今天IEC的成员国已从1960年的35个增加到61个。它们拥有世界人口的80%，所覆盖的成员国消耗的电能占全球消耗量的95%。目前IEC的工作领域已由单纯研究电气设备、电机的名词术语和功率等问题扩展到电子、电力、微电子及其应用、通信、视听、机器人、信息技术、新型医疗器械和核仪表等电工技术的各个方面。IEC标准已涉及了世界市场中的35%的产品，到20世纪末，这个数字已达到了近50%。

　　IEC标准的权威性是世界公认的。IEC每年要在世界各地召开100多次国际标准会议，世界各国的近10万名专家在参与IEC的标准制订、修订工作。IEC现在有技术委员会(TC)89个，分技术委员会(SC)88个。IEC标准在迅速增加，1963年只有120个标准，截止到2001年12月底，IEC已制定了5 098个国际标准。我国于1957年参加IEC，1988年起改为以国家技术监督局的名义参加IEC的工作，现在以中国国家标准化管理局(SAC)的名义参加IEC的工作。目前，我国是IEC理事局、执委会和合格评定局的成员。1990年我国在北京承办了IEC第54届年会，2002年10月我国又在北京承办了IEC第66届年会。

　　它在综合布线方面的标准与ISO差不多，因为它们通常是一起推出有关标准的，也主要有ISO/IEC 11801和ISO/IEC 14763-1这两个标准。

　　3.电气与电子工程师协会(IEEE)

　　电气与电子工程师协会(Institute of Electrical and Electronics Engineers，IEEE)是由美国电机电子工程师协会组成的一个专业认证机构，在全球150个国家拥有超过35万会员。

　　IEEE在计算器工程、生物医疗科技、电信、电力、航空和电子消费品等方面，都是领导性的权威机构。IEEE历史悠久，其前身早于1884年已经成立。一直以来，IEEE都致力于推动电力科技及其相关科学的理论与应用研究，在促进科技革新方面起了重要的催化作用。

　　电气与电子工程师协会的主要任务是制定电机电子业相关标准，但也订立许多局域网的标准。最为人们所熟知的当然是它的802.3系列以太网技术标准了，它是所有其他局域网布线系统的技术基础。

　　4.美国国家标准协会(ANSI)

　　美国国家标准协会(American National Standards Institute，ANSI)成立于1918年。当时，美国的许多企业和专业技术团体已开始了标准化工作，但因彼此间没有协调，存在不少矛盾和问题。为了进一步提高效率，数百个科技学会、协会组织和团体均认为有必要成立一个专门的标准化机构，并制订统一的通用标准。1918年，美国材料试验协会(ASTM)与美国机械工程师协会(ASME)、美国矿业与冶金工程师协会(ASMME)、美国土木工程师协会(ASCE)、美国电气工程师协会(AIEE)等组织共同成立了美国工程标准委员会(AESC)。美国政府的3个部(商务部、陆军部、海军部)也参与了该委员会的筹备工作。1928年，美国工程标准委员会改组为美国标准协会(ASA)。为致力于国际标准化事业和消费品方面的标准化，1966年8月，又改组为美利坚合众国标准协会(USASI)，1969年10月6日改成现名：美国国家标准协会。

　　ANSI同时也是一些国际标准化组织的主要成员，如国际标准化委员会和国际电子工程委员会。最著名的就是目前广泛采用的ANSI/EIA/TIA-568综合布线标准，当然这是与下面将要介绍的TIA和EIA组织共同制定的。另外还有一个ANSI/EIA/TIA-569(CSA T530)标准，它是商用建筑电信通路与空间标准。

　　5.美国通信工业协会(TIA)

　　美国通信工业协会(Telecommunications Industry Association，TIA)是一个全方位的服务性国家贸易组织。其成员包括为美国和世界各地提供通信和信息技术产品、系统和专业技术服务的900余家大小公司，该协会成员有能力制造供应现代通信网中应用的所有产品。此外，TIA还有一个分支机构--多媒体通信协会(MMTA)。TIA还与美国电子工业协会(EIA)有着广泛而密切的联系。

　　1924年，一些电话网络供应商组织在一起，打算举办一个工业贸易展览，后来渐渐演变成为美国独立电话联盟委员会。1979年，该委员会分出一个独立的组织--美国电信供应商协会(USTSA)，并成为世界上最主要的通信展览和研究论坛的组织者之一。1988年4月，USTSA与美国电子工业协会的电信和信息技术组合并，形成了现在的美国通信工业协会。

　　TIA是一个成员推动的组织。根据该组织的规定，在华盛顿选举出35个成员公司组成理事会，并根据以下工作事务成立了6个专门委员会：全球企业市场发展、全球网络市场、国际事务和公共政策、标准和技术、小型企业发展和市场业务。每个专门委员会由一个理事成员掌管。

　　多媒体通信协会(MMTA)的前身是北美通信协会，成立于1970年。它为设备制造者、软件设计者、网络服务提供者和系统集成者提供了一个论坛，为通信和计算机应用提供开放市场而努力着。

　　TIA是经过美国国家标准协会认可的可制订各类通信产品标准的组织。TIA的标准制订部门由5个分会组成。它们分别是用户室内设备分会(UPED)、网络设备分会、无线设备分会、光纤通信分会和卫星通信分会(SCD)。

　　6.美国电子工业协会(EIA)

　　美国电子工业协会(Electronic Industries Alliance，EIA)创建于1924年，今天其成员已超过500名，代表美国2 000亿美元产值电子工业制造商，成为纯服务性的全国贸易组织，总部设在弗吉尼亚州的阿灵顿。EIA广泛代表了设计生产电子元件、部件、通信系统和设备的制造商。EIA的成员资格对于全美境内所有的从事电子产品制造的厂家都开放，一些其他的组织经过批准也可以成为EIA的成员。

　　7.欧洲电工标准化委员会(CENELEC)与欧洲标准化委员会(CEN)

　　1976年，欧洲电工标准化委员会(法文名称缩写为CENELEC)成立于比利时的布鲁塞尔，是由两个早期的机构合并的。它的宗旨是协调欧洲有关国家的标准机构所颁布的电工标准和消除贸易上的技术障碍。CENELEC的成员是欧洲共同体12个成员国和欧洲自由贸易区(EFTA)7个成员国的国家委员会。除冰岛和卢森堡外，其余17国均为国际电工委员会(IEC)的成员国。

　　欧洲标准化委员会(法文名称缩写为CEN)建于1961年。1971年起CEN迁至布鲁塞尔，后来它与CENELEC一起办公。在业务范围上，CENELEC主管电工技术的全部领域，而CEN则管理其他领域。其成员国与CENELEC的相同。除卢森堡外，其他18国均为国际标准化组织(ISO)的成员国。

　　CENELEC与CEN长期分工合作后，又建立了一个联合机构，名为"共同的欧洲标准化组织"，简称CEN/CENELEC。但原来的两机构CEN、CENELEC仍继续独立存在。1988年1月，CEN/CENELEC通过了一个"标准化工作共同程序"，接着又把CEN/CENELEC编制的标准出版物分为下列3类。

　　EN(欧洲标准)：按参加国所承担的共同义务，通过此EN标准将赋予某成员国的有关国家标准以合法地位，或撤消与之相对立的某一国家的有关标准。也就是说成员国的国家标准必须与EN标准保持一致。

　　HD(协调文件)：这也是CEN/CENELEC的一种标准。按参加国所承担的共同义务，各国政府有关部门至少应当公布HD标准的编号及名称，与此相对立的国家标准也应撤消。也就是说成员国的国家标准至少应与HD标准协调。

　　ENV(欧洲预备标准)：由CEN/CENELEC编制，拟作为今后欧洲正式标准，供临时性应用。在此期间，与之相对立的成员国标准允许保留，两者可平行存在。

　　四 综合布线标准

　　综合布线系统标准基本上都是由具有相当影响力的国际或大国标准组织制定的，如国际标准化委员会(ISO)、国际电工委员会(IEC)、美国通信工业协会(TIA)等，其他各国基本上等效采用相关的国际标准。

　　目前，各国生产的综合布线系统的产品较多，其产品的设计、制造、安装和维护中所遵循的基本标准主要有两种，一种是美国标准ANSI/EIA/TIA-568B：2001《商务建筑电信布线标准》，另一种是国际标准化组织/国际电工委员会标准ISO/IEC 11801：2002《信息技术--用户房屋综合布线》。但这两种标准有极为明显的差别。例如，从综合布线系统的组成来看，美国标准把综合布线系统划分为建筑群子系统、干线(垂直)子系统、配线(水平)子系统、设备间子系统、管理子系统和工作区子系统6个独立的子系统。国际标准则将其划分为建筑群主干布线子系统、建筑物主干布线子系统和水平布线子系统3部分，并规定工作区布线为非永久性部分，工程设计和施工也不涉足为用户使用时临时连接的这部分。

　　当综合布线系统刚刚被引入我国时采用的是美国标准，但经实践证明这个标准规定的内容与我国国情和习惯做法并不一致，在具体工作时感到不便。这主要是设备间子系统和管理子系统与干线子系统和配线子系统分离另立，造成系统性不够明确，界限划分不清，子系统过多，出现支离破碎的情况。这与我国过去通常将通信线路和接续设备组成整体的系统概念不一致，在工程设计、施工安装和维护管理工作中都极不方便。因此，我国原邮电部于1997年9月发布通信行业标准--《大楼通信综合布线系统》(YD/T 926.1-3)，该标准非等效采用国际标准化组织(ISO)/国际电工委员会(IEC)标准的ISO/IEC 11801：1995《信息技术--用户房屋综合布线》，同时参考了美国ANSI/EIA/TIA568A：1995《商务建筑电信布线标准》，并根据我国具体情况予以吸收和完善，它的组成和子系统划分与国际标准是完全一致的。随后随着ISO的新标准的出台，也相应采用新的ISO/IEC 11801：2002。因此，我国通信行业标准既密切结合我国国情，也符合国际标准，它是综合布线系统工程中必须执行的权威性法规。

　　五 综合布线系统的构成

　　在综合布线系统中，布线硬件主要包括配线架、传输介质、通信插座、插座板、线槽和管道等。传输介质主要有双绞线和光纤，在我国主要采用无屏蔽双绞线与光缆混合使用的方法。光纤主要用于高质量信息传输及主干连接，按信号传送方式可分为多模光纤和单模光纤两种，线径分别为62.5/125 m。在水平连接上主要使用多模光纤，在垂直主干上主要使用单模光纤。现在使用100 Ω非屏蔽双绞线已成为一种共识，目前主要使用的有五类、超五类和六类线3种，七类线目前仍只是在一些特殊行业用户中应用，如在电信企业中应用，在一般的企业用户中没有得到普及应用。

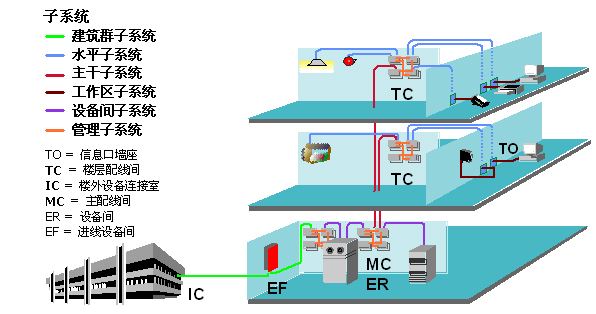

　　根据美国的ANSI/EIA/TIA-568A和ANSI/EIA/TIA-568B.1标准，五类线(包括超五类线)综合布线系统包括6个子系统，分别是工作区子系统(Work Location SubSystem)、水平布线子系统(Horizontal SubSystem)、干线子系统(Riser SubSystem)、设备间子系统(Equipment SubSystem)、管理子系统(Administration SubSystem)和建筑群子系统(Campus SubSystem)，如图所示。

　　PDS的6个子系统

　　(1)干线子系统

　　干线子系统是建筑物内网络系统的中枢，该子系统把公共系统设备互连起来，由它将各楼层的水平子系统联系起来。通常由垂直大对数双绞线、同轴电缆或光缆组成，一端接在设备机房的主配线架上，另一端接在楼层接线间的各个分配线架上。它提供建筑物的干线(馈电线)电缆的路由。实际上可以简单地理解为总机房配线器与各楼层机房配线架之间的连接。它采用的是大对数双绞线电缆、同轴电缆或者光纤，属于网络中的总线。

　　(2)水平布线子系统

　　水平布线子系统的作用是将干线子系统线路延伸到用户工作区的信息插座上，但不是到终端用户。水平布线子系统与干线子系统的区别是，水平布线子系统处于同一楼层，并端接在信息插座或区域布线的中转点上。水平布线子系统一端接在信息插座上，另一端接在干线子系统接线间、卫星接线间或设备机房的管理配线架上。

　　(3)工作区子系统

　　工作区子系统由终端设备连接到信息插座的连线组成。在每个工作区至少应有两个信息插座，一个用于语音，另一个用于数据。双绞线信息插座的引脚组合为1/2，3/6，4/5，7/8。

　　(4)管理子系统

　　管理子系统由配线架、信息插座式配线架及相关跳线组成，为连接其他子系统提供连接。交连和互连允许将通信线路定位或重新定位到建筑物的不同部分，以便能更容易地管理通信线路。通过卡接或插接式跳线，交叉连接允许将端接在配线架一端的通信线路与端接在另一端配线架上的线路相连。插入线为重新安排线路提供了一种简易的方法，而且不需要在安装跨接线时使用专用工具。

　　(5)设备间子系统

　　设备间子系统由设备间中的跳线电缆和适配器组成。它把中央主配线架与各种不同设备互连起来，如PBX(专用小型交换机)、网络设备和监控设备等与主配线架之间的连接。通常该子系统的设计与网络具体应用有关，相对独立于通用的结构布线系统。

　　(6)建筑群子系统

　　建筑群子系统将一个建筑物中的电缆延伸到建筑群的另外一些建筑物中的通信设备和装置上。它是整个布线系统中的一部分(包括传输介质)，并支持提供楼群之间通信设施所需的硬件，其中有双绞线、同轴电缆、光缆和防止电缆的浪涌电压进入建筑物的电气保护设备。
