本文为大家讲述综合布线的一些技术知识，具体为您讲述综合布线设备间与标示管理。　　

　　设备间是每一座建筑物安装进出线设备，进行综合布线及其应用系统管理和维护的场所。设备间可放置综合布线的进出线配线硬件及语音、数据、图像、楼宇控制等应用系统的设备。

　　设备间的位置及大小应根据建筑物的结构、综合布线规模和管理方式以及应用系统设备的数量等进行综合考虑，择优选取。在高层建筑物内，设备间宜设置在第二层、三层，房间高度为3-8m。

　　设备间的主要设备，如数字程控交换机、计算机主机，可放在一起，也可分别设置。一般较大型的综合布线中，将计算机主机、程控交换机、楼宇自动化控制设备分别设置机房;把与综合布线密切相关的硬件或设备放在设备间。但计算机网络系统中互联设备，如路由器、交换机等，离设备间的距离不宜太远。

　　计算机用房设计可按国家标准GB50174-1993《电子计算机机房设计规范》和GB2887—1989《计算机站场地技术条件》执行。程控交换机房也可参照CECS09：89《工业企业程控用户交换机工程设计规范》执行。楼宇控制设备用房也可参照国家标准GB2887-1989执行。功能单一的综合布线系统，设备间主要由主配线架、进出线路桥架及管道组成，一般不做特殊要求。

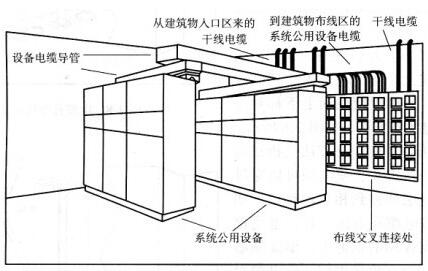

　　典型的设备间设备配置和线路布放图如图所示。

　　综合布线标记管理

　　综合布线标记管理是管理、维护综合布线系统的一个重要组成部分。综合布线系统涉及的所有组成部分都应有明确的标记。它们的名字、颜色、数字或序号及相关特性所组成的标记是可以相互区分的。完整的标记应提供以下信息:建筑物的名称、位置、区号、起始点和功能。一般地，综合布线系统需要标记的部位有5个部分，即:线缆(电信介质)、通道(走线槽/管)、空间(设备间)、端接硬件(电缆介质终端)和接地。

　　综合布线系统通常利用标签来进行标记管理，标签的类型分为三种。

　　①粘贴型:背面为不干胶标签纸，可以直接贴到各种表面上。

　　②插入型:通常是硬质纸片，由安装人员在需要时灵活使用。

　　③特殊性:用于特殊场合的标签，如条形码、标记牌等，

　　插入型标记主要应用在主配线架上，因此使用量较大。插入型标记通常是硬纸片，可以插入1.27cmx20.32cm的透明塑料夹里。这些塑料夹位于110型接线块上的两个水平齿条之间。每个标记都用色标来指明电缆的源发地。这些电缆端接于设备间和配线间的管理场。插入标记所用的底色及其含义如下：

　　蓝色：对工作区的信息插座实现连接;

　　白色：实现千线和建筑群电缆的连接。端接于白色场的电缆布置在设备间与干线/二级交接间之间或建筑群中各建筑物之间;

　　灰色：配线间与二级交接间之间的连接电缆或二级各交接间之间的连接电缆;

　　绿色：来自电信局的输入中继线;

　　紫色：来自专用交换机或数据交换机之类的公用系统设备连线;

　　黄色：来自控制台或调制解调器之类的辅助设备连线;

　　橙色：多路复用输出。
