浅析综合布线系统采取防护必要性

时间:2019-01-31 10:54 来源:菲尼特编辑部 作者:小菲 点击:

  前言:

  随着网络宽带应用的飞速发展,使得不少企业、用户都开始注重综合布线系统的应用,所以,在近十几年时间里,尤其是新世纪的最近几年里,大到各种国家机关、国有大型企业、国家重大工程项目,小到住宅小区、中小型企业、甚至单个办公室或者个人家居,都在进行着各种各样的综合布线系统的设计与安装。他们所追求的,无非都是希望有个快速的、通畅的数据、语音以及视频传输,以满足日益飞速发展的信息社会的要求。但是,是否每个综合布线项目最终都达到了客户所想要的结果呢,答案是否定的。相信在这点上,不少企业、业内人士、用户都是感触很深的,尤其是很多的中小型企业,到最后都是苦不堪言。为什么会是这样呢?现在我们就来看一个笔者曾经经历的实例。

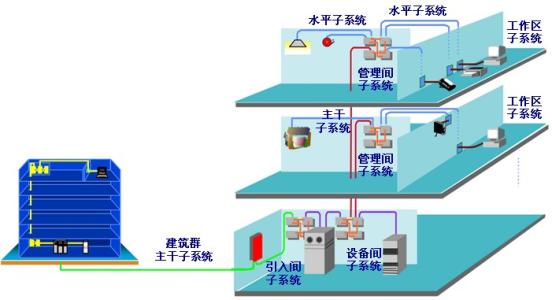

综合布线系统

  一、项目背景概述

  某公司因办公地址搬迁,且是搬到离现在办公地将近100公里外的另外一个城市。现新办公地有三层办公楼需要实现数据、语音、监控系统等弱电的综合布线设计。由于整个弱电布线系统信息点不多,并且公司为了在整个大楼装修过程中节约成本,以及便于与承包方沟通 ,所以弱电系统项目也一同承包给了大楼装修的同一公司。本人做为公司弱电系统工程设计代表参与该项目的规划,并且负责和承包商进行实时的沟通协调。由于该装修公司对弱电系统也不专业,所以整个弱电方案基本上由我公司提出。在这个过程中并没有做十分详细的方案说明需求书,也没有派专业的弱电系统的人员监督施工(只是配了一位公司略懂装修得人员在长期监工,弱电方面主要是由本人来协调,但本人当时职务是该公司网络管理员,还负责着公司整个IT方面的工作,所以公司并没派过去长期在工地监工,只是偶尔过去协调下具体事宜)。

  二、项目需求分析

  公司总占地面积20亩,约合13000多平方米。此厂房地为该公司新购置的办公用地。在该办公楼全部装修好后,公司再将现公司搬迁过过来。该厂房地当时已有建好的三层毛坯办公楼,该楼在使用前必须要通过全面的装修与强、弱电系统的安装,以实现办公所需要的数据传输,语音通讯和监控视频等功能。因此,我在此讨论的主要为该三层办公楼的弱电系统设计安装。

  三、综合布线设备及材料需求

  由于公司基于节约成本的缘故,所以使用了一部分以前办公地所用的设备。

  1、工作区子系统规划:

  工作区子系统由终端设备连接到信息插座的跳线和信息插座模块所组成。通过插座即可以连接计算机或其他设备,水平系统的双绞线一端在这里端接。工作区数据、语音点基本上采用安普墙面双口面板与单口面板(使用单口面板的情况是因为有某些办公室或者是办公桌有三个信息点,两语音一数据或者是两数据一语音)固定在办公桌屏风上,会议室、总经理室、副总经理与经理室则都采用地面弹起式单、双口面板。

  2、水平分布子系统

  由于公司整个网络规模不大,所以并没有设置垂直干线系统,所有信息点都直接从机房直接拉线到位。所有的数据及语音点都采用安普六类线连接。公司三层楼顶都采用吊顶方式装修,故信息点的走线都是透过吊顶桥架走线。然后信号线在吊顶中通过PVC阻燃管到达每个信息点位置。大楼一层高四米,二层高三点六米,最远处门卫室信息点离机房线路距离70米左右,最近信息点大概10米。所以整个用线预估为30箱,使用的计算方式是:{[(70+10)/2*1.1+2墙高]*176}/305=30。

  3、设备间、管理区子系统

  由于整个工程项目信息点只有一百多个,所以配线间与设备间整个都设在一起,一间机房内包括了所有的配线设备、网络设备与各种服务器。机房面积共7.5平米,长3米,宽2.5米。里面共设有三个2米高机柜,三个机柜规格分别是(高、长、宽):一个为200*80*80cm,另外两个为之前设备,型号为180*80*60cm.三个一次排列,一个为数据配线架、理线架及网络设备用(包括防火墙、交换机)。一个为语音配线架、语音理线架及语音程控交换机用。另外一个则为三个服务器(包括域服务器、文件服务器和监控服务器)、KVM切换器及显示屏用。配线架、理线。

  四、项目结果分析总结

  经过近半年的时间后,整个办公大楼终于全部装修完毕。整个弱电系统也装备完毕,接着就是公司搬入新办公楼。可是公司刚搬入不久,包括数据、语音及视频方面的诸多问题就出来了。其主要就有如下几个方面的问题。

  1、IT机房

  机房内部共有三台机柜,由于其中两台是从公司前办公地搬过来的,所以当时在施工时,施工方只购买了一台机柜,同时公司搬过去一台,另一台留在原办公地使用。安装了两台机柜,另外一个是等公司搬过来后才放进机房,然后再将各台服务器放上去,这样就不得不将这几台服务器的网络连接线都从第一台机柜直接拉到第三台机柜的服务器上,严重影响机房的布线美观,且也是不符合布线网络连接要求,但是整个机柜位置都已确定,最终也只能这样。并且机柜的所有配线架与模块及跳线都使用的不是六类而是超5类,并没有实现公司当时想要的六类系统(公司当时在写需求时只明确了线缆使用六类,并没有写明配线架及模块)。而在验收时发现后要更改的话,承包商却要求重新算设备费用与施工费用,而且工作区所用模块也是超5类,最后也是不了了之(在后来的使用中觉得都是不合格的超5类模块)。

  2、水平永久布线方面

  水平布线整个方案就只是简单地讨论了线路的走线方式、布线使用何种线缆及统计所用线缆的一个估计数据,并没有提出严格的布线要求,所以导致布线不仅是没有按着国家标准执行,更是有很多地方出现十分离谱的状况。如线缆管槽中过于拥挤,线缆弯曲半径不合格,甚至有些线缆与墙电线缆平行靠在一起的状况,有些信息点甚至是数据和语音共用一根双绞线。而且当初预算是27箱线,到最后却只用了20箱线,多出了7箱线的费用。如果我们请的是专业的综合布线公司,我想这些情况是绝对不会发生。由于之前布线的时候,并没有考虑到公司大门口的指纹考勤机的网络点及厂房地的数据与语音需求。等到发现此需求时,此时整个装修工程基本完成,再来穿墙走线已经来不及了,如果是专业的综合布线公司我想至少他们会给出一个提醒,因为他们考虑更加全面。

  3、工作区的布线方面

  工作区的布线方面包括信息点面板、模块和跳线。因为这些面板、模块都是承包商购买,所以质量好坏当时在施工时并不清楚。但是等到公司正式使用时,不少模块竟然没经过多少次的网络拔插就掉进面板里面去了。甚至还有好些面板上的网络和电话信号都不通,这完全是当时施工的不负责任和完工测试的不严谨所致,这些都需要重新制作和测试。还有工作区的连接跳线,当时也没有及时配备,等正式使用网络时,每个人的网络连接跳线就五花八门,有六类跳线,也有超五类跳线,有些是从之前办公地带过来的,有些是临时用网络线制作的,有些是机房跳线剩余的。这样的结果,不仅没能实现公司当初的六类传输要求,到最后可能超五类的要求都达不到。

  五、 结束语

  由上面的案例我们了解到,不少中小型公司或者个人当初为了节约布线成本,或者是对综合布线没有采取足够的重视,没有请专业的综合布线公司设计与施工,所导致的不仅仅是最后的使用效果远远达不到所需要求,而且以后设备的更新及维护费用也会更高。甚至可能导致协约双方发生矛盾。这样的结果,不仅没有给公司带来好处,反而是严重损害了公司的利益。所以,当我们有综合布线需求时,请使用严格、认真、严谨的态度。建议眼光放长远些,不要为了眼前的小利益而忽略了工程整体质量。事实上,小项目也需要高标准,高品质并且面向未来的解决方案才能确保用户的长期投资效益!
