模块化数据中心的设备组成

时间:2018-12-22 13:47 来源:菲尼特编辑部 作者:小菲 点击:

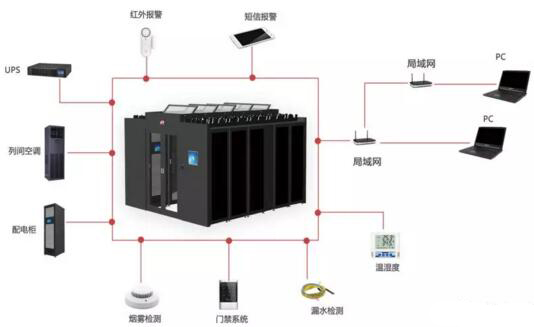

  模块化数据中心主要由机柜、密闭通道、供配电系统、制冷系统、智能监控系统、综合布线和消防系统组成。单个模块化数据中心按照最大N台机柜(包括服务器机柜、网络机柜、综合布线柜)配置。该模块(不包括UPS)占地面积为35 m2,加上模块外维护通道和给模块内空调供电的PDF柜,总占地面积不超过55 m2,模块总高度不超过2.65 m。机柜数量可根据客户需求成对减少或增加。

模块化数据中心

  一、精密配电柜

  开拓者"KITOZER"系列智能配电柜,可谓是当今IT系统的最佳配电方案,支持热插拔模块化设计,方便客户依据数据中心的IT负载以及企业发展需求,灵活配置、升级和管理配电系统。

  1、彩色触屏操作、界面简单直接

  采用图形显示方式,轻触屏幕即可了解各项关键参数,可简化维护行为并有效减少人为失误。

  2、智能配电监控系统

  (1)、主路、支路全电量参数全监控,数据全,精度高。

  (2)、国际品牌配件

  (3)、断路器均采用施耐德、ABB等国际一线品牌,可靠性、安 全性高。

  (4)、支持热插拔、模块化设计

  (5)、断路器、监控模

  块化热插拔设计,杜绝断电灵活扩容 高效、灵活通讯方案 、支持TCP\IP、RS485、MODBUS、SNMP等多种通讯方式 及通讯协议,快速高效与后端监控平台对接。

  (6)支持上\下进线

  无需额外配件即可实现上/下进线,轻松应对各种安装需求。

  3、主路监控

  提供单线运行图,帮助客户及时了解供电线路、主电源、断路器和配电模块的最新状态,以及电压、电流、功率、电源和谐波等信息。配电系统状况一览无遗。

  4、支路监控

  实时监测显示所有支路电压、电流、谐波、电量和功率等电参量信息。

  5、详尽事件记录

  可记录最多5,000个事件,可据此配置警报以免系统因超载或环境因素而发生故障。

  二、列间空调

  模块化数据中心采用行级水平送风空调进行制冷。

  1、概述

  (1)、模块化数据中心内,空调同设备机柜一起,共同组成密闭冷(热)通道,实现冷热空气隔离。模块化数据中心采用的空调为水平送风方式,气流路径为后进前出,其将将服务器排出的热风吸入冷却后吹出;冷空气再被服务器吸入、排出,如此反复。

  (2)、水平送风空调靠近热源,送风距离大大缩短,从而减少气流沿程压力损失和冷空气的泄露量,提高了冷量的利用效率。

  (3)、模块化数据中心标准模块应用在300m2以下的空间,最大支持单机柜的功率密度达到9kW,冷、热通道的宽度均为1.2m。

  (4)、空调的室内机顶部或底部有制冷剂管路、电源和信号线路、排冷凝水管路等接口。

  (5)、室内机外观如图所示(实际外观根据配置确定)。

  空调室外机(T1工况,环境最高温度43℃;T3工况,环境最高55℃时可定制。)在确定安装位置时周边要预留不少于1.5m的安装维护通道。

  三、密闭通道

  模块化数据中心的密闭通道主要由端门和天窗组成。

  1:端门

  (1)、密闭通道的端门分为推拉门和双开门两种方案,可根据客户的需求选配。

  (2)、推拉门尺寸:高×宽×深 =2050mm×1200mm×42mm。

  推拉门采用推拉结构,以机柜为载体,安装上下轨道,保证密闭通道系统的自身独立性。门板由1.5mm冷轧钢板折弯而成,中间安装钢化玻璃,保证通道内区域的可视性。推拉门外观如图所示。

  (3)、双开门尺寸:高×宽×深 =2050mm×1200mm×42mm。

  双开门整体与机柜通过螺钉联接,可以保证系统的独立性。门板中间镶嵌钢化玻璃,保证通道的可视性,并且钢化玻璃能很好的满足消防应急要求。门板下部安装密封毛刷,可以提高模块的密闭性。

  2:天窗

  (1)、密闭通道采用平顶结构方案。

  (2)、平顶天窗尺寸:高×宽×深=350mm×1200mm×600mm。

  (3)、平顶天窗由侧板、顶板、旋转天窗组成,以单个机柜为扩展模块单元。旋转天窗通过FuseLink销钉与顶板联接,工作状态下天窗处于水平状态,消防状态下FuseLink熔断,天窗在重力作用下自动打开,保证灭火气体进入通道。

  四:机柜

  模块化数据中心最大可配置N台机柜,机柜包括服务器机柜、网络机柜和综合布线柜。

  模块化数据中心配置的机柜尺寸统一,机柜符合IEC60297-1标准,采用前后风道。

  机柜特性 :

  (1)、机柜满足如下特性:

  (2)、前后门通风率70%。

  (3)、机柜内后部可安装两条竖装PDU。

  (4)、机柜的垂直安装立柱上标示有每个"U"的准确位置。

  机柜的前门、后门及侧板均可锁定,只能用提供的专用钥匙打开。

  机柜静载不小于1300kg。
