综合布线网络工程总体设计结构

时间:2018-12-01 14:52 来源:菲尼特编辑部 作者:小菲 点击:

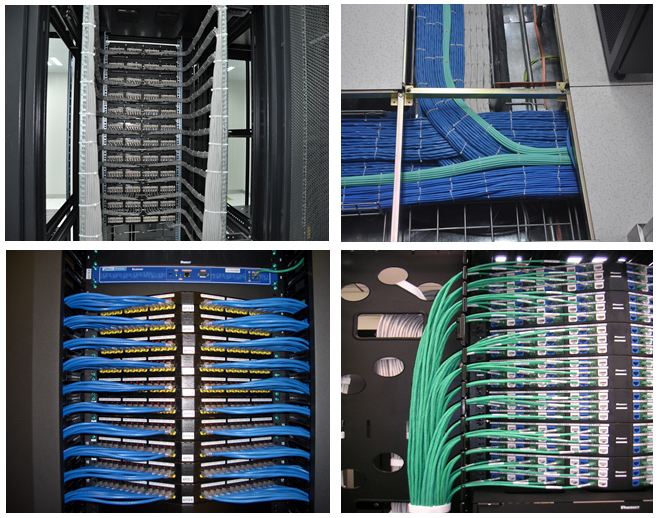

综合布线网络工程

  1、总体设计结构

  综合布线系统工程总体方案设计有时又称系统设计,它包含的内容较多,对综合布线系统工程的整体性和系统性具有举足轻重的作用,直接影响着智能化建筑和智能化小区使用功能的高低和服务质量的优劣。综合布线系统工程总体方案设计的主要内容有布线系统组成、总体网络结构、系统技术指标、设备选型配置和与其他系统工程的配合等。

  一个局域网由网络互连设备、传输介质和布线系统所构成。各个管理间、设备间和建筑群部分的网络结构可具体制作图纸,称为网络方案结构图,而根据建筑物垂直干线子系统、水平子系统和建筑群布线子系统部分制作的图纸,称为布线方案结构图,这是网络综合布线方案。工作区布线为非永久性线路,不包括在工程范围内。

  设计一个合理的综合布线系统一般包含以下主要步骤。

  (1)分析用户需求。

  (2)获取建筑物平面图。

  (3)系统结构设计。

  (4)布线路由设计。

  (5)可行性论证。

  (6)绘制综合布线施工图。

  (7)编制综合布线用料清单。

  2综合布线系统网络拓扑结构

  综合布线系统网络拓扑结构是把电缆或无绳进行互相连接以支持有关业务路径的逻辑表示。综合布线系统一般使用的是星状网络拓扑结构。

  基本星状网络结构形式是单幢智能建筑物的内部综合布线系统的基本形式。它以一个建筑物配线架BD为中心,配置若干个楼层配线架旺夕,每个楼层配线架HD连接若干个信息插座TO,表现为两级星状拓扑结构。这种形式的优点是有较好的对等均衡的网络流量分配。

  3多级星状网络结构

  多级星状网络结构是建筑群布线系统普遍采用的形式。它以某个建筑群配线架CD为中心,以若干建筑物配线架BD为叫间层,相应地由再下层的楼层配线架叮诊和水平子系统,构成多级的星状网络拓扑结构。

  有时,为了使综合布线系统的网络结构具有更高的灵活性和可靠性,并适应今后多种应用系统的使用要求,可以在某些同级汇合层次的配线架(如BD或HD)之间再额外放置一些连接用的电缆或无绳,构成有迂回路由的星状网络拓扑结构,建筑物配线架之间的线缆L1和L2,以及楼层配线架之间的线缆L3和M即为相互连接的电缆或光缆。但这样做会使网络结构复杂,增加线缆长度和工程造价,不易维护检修。在考虑网络结构时,需要经过多方面的技术比较后再来确定。

  4综台布线系统设计的一般原则

  (1)综合布线系统设计的一般原则。

  ①开放性:综合布线系统采用开放式的体系结构,符合国际和国内的相关标准,可以支持不同厂商的设备,以及不同的通信协议。

  ②兼容性:综合布线系统将话音信号、数据信号与监控设备的图像信号的配线统一地规划和设计。在使用时,用户可不用定义某个工作区的信息插座的具体应用,只把某种终端设备接入这个信息插座,然后在管理间和设备间的交连设备上做相应的跳线操作,这个终端设备就被接入到自己的系统中。

  ③灵活性:系统应能满足灵活应用的要求,任一信息点能连接不同类型的设备。

  ④可靠性:综合布线系统采用高品质的材料和组合压接的方式构成一套高标准的信息通道。每条信息通道都要采用物理星状拓扑结构,点到点端接,任何一条线路故障均不影响其他线路的运行,从而保证了系统的可靠运行。

  ⑤先进性:在设计时要超前,便实施后的布线系统能够在现在和将来适应技术的发展。

  ⑥标准化:选择符合工业标准的布线方案、网络设备。采用标准化、规范化设计,使系统具有开放性,保证用户在系统上进行有效的开发和使用,并为以后的发展应用提供一个良好的环境。

  ⑦经济性:在满足应用要求的前提下,尽可能地降低成本,达到最好的性价比。

  ⑧可扩展性:在设计布线系统时,要考虑今后业务种类和数量的增加,保证一定的冗余,以便将来很容易地扩充设备。

  (2)设计要点。在具体进行设计时应把握以下要点。

  ①尽量满足用户的通信要求。

  ②了解建筑物、楼宇间的通信环境。

  ③确定合适的通信网络拓扑结构。

  ④选取适用的介质。

  ⑤以开放式为基准,尽量与大多数厂家的产品和设备兼容。

  ⑥将初步的系统设计和建设费用预算告知用户。

  在征得用户意见并订立合同书后,再制订详细的设计方案。
