综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。可以说，结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。

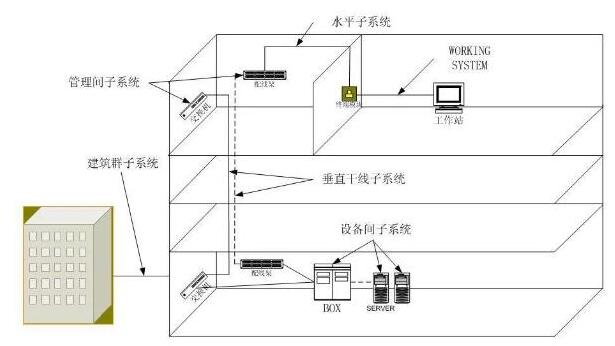

　　综合布线系统一般可划分六个子系统：

　　(1)工作区子系统：由终端设备连接到信息插座的连线组成， 它包括信息插座、跳线;

　　(2)水平布线子系统：是干线子系统延伸到用户工作区的部分;

　　(3)管理子系统：由交连、互连与I/O组成;

　　(4)干线子系统：从主机房辐射到管理子系统的部分;

　　(5)设备间子系统：由设备间中电缆、连接器等硬件组成;

　　(6)建筑群子系统：是将一个建筑物中的电缆延伸到另外一个建筑物的通信设备上的一部分。

　　综合布线系统产品由各个不同系列的器件所构成，包括传输介质、交叉/直接连接设备、介质连接设备、适配器、传输电子设备、布线工具及测试组件。这些器件可组合成系统结构各自相关的子系统，分别起到各自功能的具体用途

　　铜介质信息模块

　　光纤模块

　　面板/插座

　　双绞线

　　跳线

　　光缆

　　光纤跳线

　　光纤尾纤

　　配线架

　　布线工具

　　桌面终端产品

　　家居智能布线箱

　　光缆的应用

　　随着网络的深入发展，光缆的应用越来越广泛，很多企业/校园网络在厂区、 园区架设/地埋室外多模光缆，为千兆网和ATM网络打下了坚实的基础， 同时提供了高带宽(10Mbps-622Mbps)、高传输性、高抗干扰能力支持。

　　光缆按芯数分为四芯、六芯、八芯三种;按铺设方式分为架空、直埋; 按支持的距离分为多模(2km以内)光缆、单模(2公里到几十公里)光缆;其接续方式常见的是熔接、 研磨、压接。常用的光纤产品有：光缆、光纤耦合器、光纤终端箱、各种接口形式的光纤跳线、光纤接续设备(光纤接续子、热缩管等)。

　　选择原则

　　(1)性能价格比：选择的线缆、接插件、电气设备应具有良好的物理和电气性能，而且价格适中;

　　(2)实用性：设计、选择的系统应满足用户在现在和未来10至15年内对通信线路的要求;

　　(3)灵活性：做到信息口设备合理，可即插即用;

　　(4)扩充性好：尽可能采用易于扩展的结构和接插件;

　　(5)便于管理：有统一标识，方便配线、跳线。

　　从目前国内市场情况而言，可谓是“群雄并起”，市场上比较著名的有Alcatel、AMP、Vcom、Datawyler、Hubell、IBM、Krone、Lucent、MOD-TAP、NORDX/CDT、Ortronics、Panduit、RiT、 Siemon、Tomas&Betters等等，还有些台湾地区的品牌，如DINTEK(鼎志)、Wonderful(万泰)等。 AMP的市场定位在低价位、高性能上， 故此分销上做得很有业绩，目前，其市场主流是超五类布线产品。Vcom的市场定位在工程上， 是中国的民族品牌，故用户对Vcom的产品较为认可。其他厂商的产品也各有特色。

　　综合布线系统的国外标准

　　ANSI/EIA/TIA-569 商业大楼通信通路与空间标准

　　ANSI/EIA/TIA-568-A 商业大楼通信布线标准

　　ANSI/EIA/TIA-606 商业大楼通信基础设施管理标准

　　ANSI/EIA/TIA-607 商业大楼通信布线接地与地线连接需求

　　ANSI/TIA TSB-67 非屏蔽双绞线端到端系统性能测试

　　EIA/TIA-570 住宅和N型商业电信布线标准

　　ANSI/TIA TSB-72 集中式光纤布线指导原则

　　ANSI/TIA TSB-75 开放型办公室新增水平布线应用方法

　　ANSI/TIA/EIA TSB-95 4对100Ω5类线缆新增水平布线应用方法

　　综合布线系统的国内标准

　　GB/T 50311-2000 建筑与建筑群综合布线系统工程设计规范

　　GB/T 50312-2000 建筑与建筑群综合布线系统工程验收规范

　　GB 50311-2007 《综合布线系统工程设计规范》

　　GB 50312-2007 《综合布线系统验收规范》

　　综合布线步骤

　　综合布线工程一般步骤为：调研—方案设计—土建施工—技术安装—信息点测试—文档整理—维护。

　　(1)调研：主要任务是询问客户网络需求，现场勘察建筑，根据建筑平面图等资料去结算线材的用量，信息插座的数目和机柜定位、数量，做出综合布线调研报告;

　　(2)布线方案设计：根据前期勘察数据做出布线材料预算表、工程进度安排表;

　　(3)土建施工：协调施工队与业主进行职责商谈，提出布线许可，主要是钻孔、走线、信息插座定位、机柜定位、做线缆标识;

　　(4)技术安装：主要是打信息模块，打配线架、机柜内部安装;

　　(5)信息点测试：一般测试，采用12点测试仪，单人可以进行，效率较高，主要测试通断情况，深层测试通常可用美国FLUKE DSP-100线缆测试仪，根据TSB-67标准，对接线图(Wire MAP)、 长度(Length)、衰减量(Attenuation)、近端串扰(NEXT)、 传播延迟(Propagation Delay)五方面数据测试，可打印出详细的测试报告;

　　(6)文档管理：最终要提供交给客户的峻工报告(材料实际用量表、测试报告、楼层(楼群)配线表，为日后维护提供数据依据;

　　(7)维护：当线路出现故障时，快速进行响应。

　　综合布线线缆计算公式

　　水晶头与信息模块的需求量

　　1.RJ-45头的需求量：m=n*4+n*4*15%

　　m:表示RJ-45接头的总需求量

　　n:表示信息点的总量

　　n*4*15%:表示留有的富余

　　2.信息模块的需求量：m=n+n*3%

　　m：表示信息模块的总需求量

　　n:表示信息点的总量

　　n*3%：表示富余量

　　每层楼用线量

　　每层楼用线量：C=[0.55*(L+S)+6]*n

　　L:本楼层离管理间最远的信息点距离

　　S：本楼层离管理间最近的信息点距离

　　n:本楼层的信息点总数

　　0.55：备用系数

　　6：端接容差

　　在选择线槽时,线槽的截面积=水平线缆面积×3

　　用线箱数

　　1、最长的线距+最短的线距)/2=平均值

　　(平均值+5米)X点数=总长度

　　总长度/305(标准每箱米数)+2箱=总箱数

　　+的数量也可自己定,第一次的话,宁可多备点,不要事后不够。

　　每个通讯间中水平电缆的总数量

　　2、每个服务需一条4对非屏蔽双绞线电缆或2芯(62.5/125微米多模)光缆;

　　每个通讯间中水平电缆的总数量=(由通讯间提供服务的工作区的数量)*(每一工作区提供的服务的数量)

　　工作区水平布线计算：

　　A：最近信息点距离;

　　B：最远信息点距离;

　　C：每层工作区信息点数量

　　每层所需电缆长度=(A+B)/2*1.1*C

　　总共所需电缆箱数=各层电缆长总和/305米/箱

　　3、C=[0.55(F+N)+6]Xn(m)

　　C每个楼层的用线量

　　F为最远信息插座离配线间的距离

　　N为最近的信息插座离配线间的距离

　　n为每层信息插座的数量

　　简单公式：

　　1.(最长线距+最短的线距)/2*1.1= 平均线长

　　平均线长*信息点=需要的线缆总数

　　线缆总数/305=需要多少箱线

　　2. 线数：(最长+最短)/2x1.1+2x楼高

　　箱数：线数x信息点数/305

　　3. (最远距离 + 最近距离)/ 2 *1.1 + 层高)* 节点数)/ 305 = 线缆箱数。

　　其中：1.1系数是损耗;层高是楼层高度，如果水平线槽走天花板，则必须计算;如果是架空地板可以不计;305是1000英尺换算。

　　4. 最长的网线和最短网线的平均值X总的点数，然后再加10%的冗余
