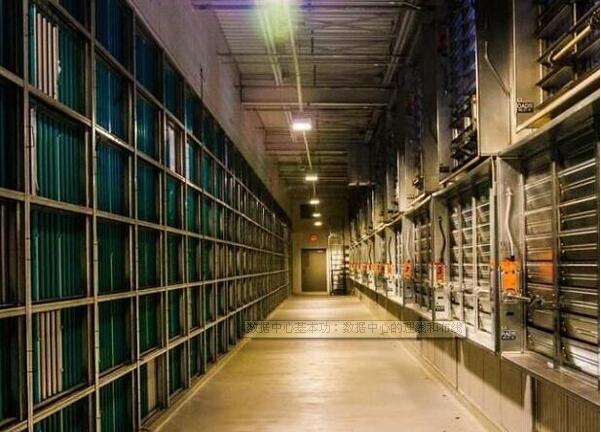

只有通过线缆将所有设备互联起来，才能形成一个完整的运行系统。如今，网络布线技术已经延伸成为一门工程学科，不仅布线有各种各样的设计形式，布线所需的设备也五花八门，要想将所有设备都连接起来，可没有那么简单：接口类型、距离长度、电屏蔽性、美观、成本等都需要考虑。下面就来说一说数据中心网络布线工程主要需要的设备，即布线工程必备的七大件设备，通过对这些设备的了解，做好网络布线工程工作。

　　配线架

　　配线架是电缆或光缆进行连接的端接的装置，通常安装在机柜或墙上。通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。如果在综合布线中缺少了配线架，前端的信息点直接接入到交换机上，一旦线缆出现了问题，有可能就要面临重新布线的风险。除此之外，如果没有配线架，在管理上也会比较混乱，多次插拔可能引起交换机端口的损坏。配线架的存在就解决了这个问题，可以通过更换跳线来实现较好的管理。配线架的用法和用量主要是根据总体网络点的数量或者该楼层的网络点数量来配置的。不同的建筑，不同系统设计，主设备间的配线架都会不同。对于多层的数据中心机房，为了避免线缆超长，就可能每层均设有分设备间，且有交换设备，每层都要配备配线架。

　　理线架

　　理线架是整理布线的一种装置，一般是1U高度，通常安装在机柜里，处在配线架与交换机之间，网线从中走过。经过理线架的流程梳理，把线缆进行区分整理，使整个网线的脉络更清晰，更方便日后的管理。理线架由理线板和盖板两部分组成。理线板通过梳理线序，将使用的各种线缆固定收集于内，然后扣上盖板，这样外表上看不到理线架内部穿插的线缆，外观整洁有序。根据实际应用，可以布置12口、24口、48口的理线架。

　　室内干线光纤电缆

　　室内干线光纤电缆往往需要同时用于话音、数据和视频信号的传输，并且还可能用于遥测与传感器。干线光缆从集中的端设备进出点出发延伸到其它楼层，在各楼层经过光纤或电缆沿水平方向分布，连接到各个机柜中。干线部署要符合5-4-3规则5个网段，就是一根同轴线最长500M，中间可接4个中继设备把这5段线连起来，这个5个网段只有3个可以接终端。因此这个干线长度就是500米一根同轴电缆，2500是500*5的结果。

　　光纤尾纤

　　光纤尾纤又叫做猪尾线，只需一端有衔接头，而另一端是一根光缆纤芯的断头，经过熔接与其他光缆纤芯相连，用于衔接光缆与光纤收发器，主要作用用于衔接光纤两端的接头。常用的尾纤有FC型、SC型、ST型、LC型和MU型光纤，共同特点是具有相互接触的光端口。随着传输速度的提升，现在更多的有MTRJ型、MPO型、MD型等等。尾纤分为多模和单模尾纤，多模尾纤一般为橙色，波长850NM，传输距离短，用于短距离互联。单模尾纤为黄色，波长有两种，1310NM和1550NM，传输距离为10KM和40KM.尾纤与跳线最大的区别是尾纤是连接光缆和跳纤用的，就是把光缆和尾纤熔接在仪器，通过耦合器把尾纤和跳纤连接上，跳线是连接尾纤和终端设备的。尾纤只有一头是活动接头，跳纤两头都是活动接头。

　　光纤熔接

　　光在光纤中传输时会产生损耗，这种损耗主要是由光纤自身的传输损耗和光纤接头处的熔接损耗组成。光纤传输损耗和光缆自身的质量有关，而光纤接头处的熔接损耗则与光纤的本身及现场施工有关，努力降低光纤接头处的熔接损耗，则可增大光纤中继放大传输距离和提高光纤链路的衰减裕量。光纤熔接是一个技术活，尤其是热熔，需要使用专用的熔接机，经验丰富的老师傅做熔接，效果就会比较好，接头处的损耗就小。

　　耦合器

　　耦合器是光纤与光纤之间进行可拆卸连接的器件，它把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使其介入光链路从而对系统造成的影响减到最小。耦合器和光纤一样，也分为单模和多模两种，其作用是实现光信号分路和合路，或用于延长光纤链路的元件，耦合器可以将光信号转化为电信号，将多模信号耦合成单模信号，属于光被动元件领域。有人将耦合器也叫做适配器、连接器、法兰盘等。

　　双绞线

　　双绞线就是我们最常说的网线，几乎所有人都见过和用过，在家庭网络中光纤可能并不多见，但双绞线非常常用。双绞线是由两根相互绝缘的铜导线按照一定的规格互相缠绕在一起而成的网络传输介质。双绞线已经在网络中应用了数十年，现在光进铜退，双绞线才开始逐渐退出。不过双绞线依然有极大的应用，尤其是在数据中心机房内部，短距离互连时仍然可以用到。现在双绞线的传输速度也可以达到10G，甚至40G，所以即使光纤大有一统布线江湖的架势，但双绞线的实力犹存，两者之争不是一朝一夕的事儿，让我们静观其变。

　　除了以上这七大件，还有双工空面板、转接头、六类铜线缆等等，也都是在网络布线工程中经常会用到的。在数据中心网络布线工程中，究竟在哪些地方、什么样的环节需要用到什么部件，都要按照实际环境特点和部件功能灵活使用。布线一旦铺设好就不宜再做大的变动，所以一般都是在数据中心设计之初就将布线工程做好，并为未来扩容做好预留。提前将这些常用的部件使用和安装方法都掌握清楚，才能做好网络布线工作。
