(1) 系统总体技术要求：

　　1)系统概述

　　综合布线系统为智能化应用提供开放式结构化布线，系统配置灵活、易于管理、易于维护、易于扩充。

　　综合布线系统包括工作区子系统、水平布线子系统、垂直干线子系统、管理(配线)子系统、设备间子系统。

　　在电信机房设配线管理区，设立综合布线总配线架，作为商业部分的配线管理中心。该机房引入电信语音进线及宽带进线，并以星型主干连接各分配线架。

　　建筑物管理间和设备间内的配线架均采用19英寸42U标准机柜落地安装。所有信息接口﹙插座﹚均采用RJ45型，下沿距地0.3m嵌墙暗装。本次设计根据各楼层信息接口数量,在走廊内预留了配线线槽，所有线路均在楼板内、墙内、吊顶内等处暗敷设。

　　设计原则

　　A、标准性：整个系统符合ISO/IEC 11801和ANSI/EIA/TIA推荐的商业建筑设计和验收规范，满足中国国内现行使用的通信电气标准。

　　B、先进性：采用符合国际上最新标准的布线材料，通过双绞线铜缆与光纤的混合布线方式，构成一套完整的布线系统，保证未来多年的设备更换和带宽增长。

　　C、开放性：整个系统采用开放式的体系结构，能够连接各厂家、各型号的计算机设备和交换机设备，支持所有现行使用的通信协议。

　　D、灵活性：通过模块化的系统设计，支持不同的网络结构、方便的线路管理和语音/数据终端设备的即插即用。由于所有信息系统采用相同的传输介质，因此所有信息通道是通用的，信息通道可以支持电话、传真、多用户终端、ATM、以太网工作站及令牌环站。所有设备的开通及更改均不需要改变系统布线，只需做必要的跳线管理即可：系统组网也可灵活多样，各部门即可独立组网又可方便互连，为合理组织信息流提供了必要条件。

　　E、可靠性：整个系统线缆和相关连接件均通过UL、CSL和ISO等认证，提供高容错功能，保证未来现代化系统的可靠运行。系统布线全部采用物理星型拓扑，点到点端接，任何一条线路故障均不影响其它线路的运行。

　　F、经济性：支持综合业务数字网(ISDN)的各项应用，采用高性能余量、高集成度的产品，一次性投资可满足未来长期的通信需求。

　　G、扩充性：综合布线系统是可扩充的，将来系统容量进行扩容时，必须很容易地进行设备和材料的扩展。

　　H、安全性： “防尘装置”避免信息点意外损伤及因灰尘而产生信息传输障碍。

　　方案的预期目标

　　符合最新国际标准ISO/IEC 11801和ANSI EIA/TIA 568A/568B标准，充分保证计算机网络高速、可靠的信息传输要求。能在现在和将来适应技术的发展，实现数据通讯、语音通讯和图像传输。除去固定于建筑物内的线缆外，其余所有的接插件都应是模块化的标准件，以方便将来有更大的发展时很容易地将设备扩展进去。能满足灵活应用的要求，即任一信息点能够连接不同类型的计算机或微机设备。垂直主干支持1000MHZ(光纤)、水平布线支持133MHZ(六类标准)的数据传输，可支持以太网、快速以太网、令牌环网、ATM、FDDI、ISDN等网络及应用。能灵活地通过电信运营商提供的接口以多种方式与Internet互联。

　　2)系统构成

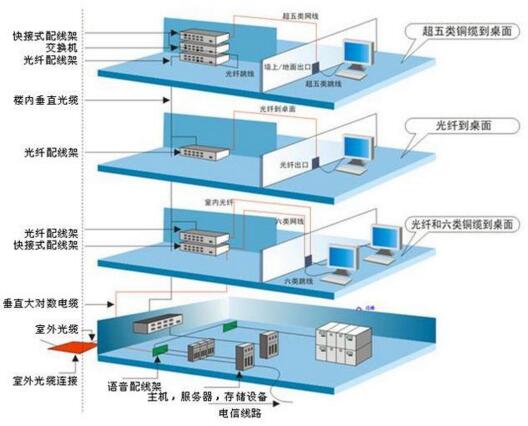

　　整个布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统构成。以下按各个子系统分别进行说明，在本方案中充分考虑了布线系统的高度可靠性、高速率传输特性及可扩充性和安全性。

　　A、工作区子系统

　　工作区子系统由设在各区内的信息插座及连接信息插座至终端设备之间的线缆构成。如语音、数据信息插座;数据、语音跳线;信息面板等。

　　各区域分层信息点分配情况详见PDS点表及PDS系统图和平面图。

　　B、水平布线子系统

　　水平子系统是由建筑物各管理间至各工作区之间的电缆构成。为了满足高速率数据传输，数据、语音传输均选用六类非屏蔽四对双绞线。

　　水平子系统的数据传输应不小于133Mhz(六类标准)的带宽要求。数据、语音水平布线线设计最大传输距离为110米，从配线架至最远端工作区端口的距离不超过90米。

　　数据点、语音点线缆估量详见附件清单。

　　C、垂直布线子系统

　　垂直干线子系统由连接设备间与各层管理间的干线构成。其任务是将各楼层管理间的信息，传递到设备间并送至最终接口。垂直干线的设计必须满足用户当前的需求，同时又能适合用户今后的要求。

　　D、配线(管理)子系统

　　管理子系统连接水平电缆和垂直干线。是综合布线系统中关键的一环，常用设备包括光纤配线架、快接式配线架、理线架、跳线、和必要的网络设备。

　　跳线式管理方式是综合布线系统产品的结构化、模块化和使用的灵活性、可调整性的充分体现。当设备布置出现变化时，只需将相关跳线作出改动即可。也能对其它系统的构成、连接进行任意的调整和分配。

　　管理子系统作为整个配线系统的核心组成部分，为使计算机网络建成后能正常运行、扩展灵活、维护方便、因此我们在布线中需要考虑:

　　与水平布线子系统连接用数据配线架采用机架式六类配线架,易于在19”机柜中安装;语音配线架采用110交叉连接系统。

　　多模光纤配线架选用体积小、安装简便、便于维护的机架式配线架。同时考虑到综合布线系统建成后的通用性和灵活性，配线架中采用SC光纤耦合器模块。

　　E、设备间

　　设备间子系统是整个布线系统的中心单元，计算机网络机房、电话主机房均设在地下二层，实现每层楼汇接来的电缆的最终管理。

　　系统中数据部分采用SC接口的光纤配线架，语音部分采用110交叉式配线架。系统与外线的连接应符合规范对电磁、防雷方面的要求。

　　F、管理间设置

　　管理子系统即综合布线系统区域管理配线架，是各区域的布线分支管理机构，连接主干电缆、水平电缆、光缆及配线。管理子系统由交连、互连配线架组成。管理点为连接其它子系统提供连接手段。交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拨。

　　配线间内由网络设备、机柜、110配线架、光纤配线架和模块化配线架、理线器等组成。

　　本工程的管理间子系统设备全部采用19英寸标准网络机柜安装，并配有网络设备专用配电电源，可将网络设备放置其中。。

　　管理间内需保持良好的通风，并配备必要的照明设备以便于设备维护，地面应光滑、不起尘，建议刷耐磨漆。

　　根据综合布线系统水平布线长度的限制，管理间应确保最远的信息点至配线架距离不超过90米。

　　系统水平布线的管理均采用RJ45快捷式配线架，并配备相对应的跳线。语音大对数干缆采用110型配线架端接，数据光缆采用光纤配线架。

　　(2)综合布线系统的基本要求

　　在商业步行街的每个精店设置通讯及网络接入点位(按每个店铺至少设2个点进行设置)，布线采用UTP5e，吊顶内敷设线槽;

　　电话和宽带运营商提供线路至各主力店的弱电机房，机房内电话运营商自设配线架(此条可以根据同各地运营商谈判的结果适当修改);

　　地下室建筑智能化公用桥架路由图纸由建筑设计院负责统一出图(智能化设计单位负责协调)，建筑智能化施工单位可以有计划的使用地下一层和地下二层的主干桥架;

　　地下室设备房的语音和数据设计到位;

　　(3)干线子系统设计

　　干线子系统由设备间至电信间的干线电缆和光缆、安装在设备间的建筑物配线设备(BD)及设备缆线和跳线等组成。

　　综合布线系统干线包括从综合布线中心机房至相应分配线间的大对数铜缆和光缆。

　　主干电缆和光缆所需的容量要求及配置应符合国家标准《综合布线系统工程设计规范》的规定：

　　1)对于语音业务，大对数主干电缆的对数应按每一个电话8位模块通用插座配置1对线，并在总需求线对的基础上至少预留约10%的备用线对。

　　2)对于数据业务，应以集线器(HUB)或交换机(SW)群(按4个HUB或SW组成一群);或以每个HUB或SW设备设置1个主干端口配置。每一群网络设备或每4个网络设备宜考虑1个备份端口。主干端口为电端口时，应按4对线容量，为光端口时则按2芯光纤容量配置。

　　主干缆线选择

　　本项目综合布线系统的电话主干采用三类大对数电缆;数据主干采用6芯多模/单模光缆。

　　根据国家标准《综合布线系统工程设计规范》，如果语音主干采用对绞电缆，则从中心机房的建筑物配线设备(BD)至楼层配线设备(FD)之间的语音主干的长度不应超过300米，如果从楼层配线设备(FD)直接连接到本项目的电信接入间(CD)的总配架，则长度不应超过800米。

　　如果数据主干采用多模光缆，则从中心机房的建筑物配线设备(BD)至楼层配线设备(FD)之间的数据主干的长度不应超过300米，如果从楼层配线设备(FD)直接连接到本项目的电信接入间(CD)的总配架，则长度不应超过2000米。

　　根据大商业综合布线系统的中心机房位置，以及与各功能区域楼层配线间的路由，可以测算出本项目布线系统的主干线缆的长度均满足规范的要求。

　　(4)设备间管理系统

　　设备间子系统是综合布线系统的配线机构，是整个系统的核心部位，由电缆、连接器和相关支撑硬件组成。它把各种公共系统的多种不同设备互联起来，其中包括电信部门的光缆进线、Internet光缆进线、网络核心设备、程控交换机或虚拟交换机等。设备间主要用于汇接来自各个IDF的语音/数据干缆。

　　设备室子系统由设备间中的电缆、连接器和相关支撑硬件组成，它把公共系统设备的各种不同设备互连起来。该子系统将中继线交叉连接处和布线交叉处与公共系统设备(如PBX)连接起来。设备间主要针对的是楼栋。主要设备有大对数语音配线架及光纤配线架。

　　大商业综合布线系统建议设立一个中心机房，位于地下一层弱电机房。该机房同时引入语音及数据进线，并以星形辐射至大商业各分配线间。

　　(5)其他部分设计

　　进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。进线间在电信机房，同时需要明确相应的管道接入位置。

　　进线间应满足缆线的敷设路由，配线设备安装所需要的场地空间和面积。

　　进线间的大小应按进线间的进局管道最终容量及入口设施的最终容量设计。同时应考虑满足多家电信业务经营者安装入口设施等设备的面积。

　　进线间应采用相应防火级别的防火门，门外开，宽度不应小于1000mm。

　　进线间应设置防有害气体措施和通风装置，排风量按每小时不小于5次容积计算。

　　进线间所有布放缆线和空闲的管孔入口应采取防火材料封堵，并做好防水处理。

　　进线间与各设备间的连接线缆及相应的连接器件属于建筑群子系统。本项目各设备间与广场进线间的语音连接建议采用三类大对数铜缆或电信电话干缆，数据连接建议采用单模光缆。方案设计中各设备间为进线预留适当的配线容量。
