综合布线系统竣工验收,你做好了吗?

时间:2018-10-11 14:09 来源:菲尼特编辑部 作者:小菲 点击:

  综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道,支持语音、数据、图文、多媒体等综合应用。综合布线是一种预布线,能够适应较长时间的用户需求,因此成为现代智能建筑必不可少的基础系统。小编将针对综合布线工程竣工验收的八大要点进行解读,主要包含综合布线系统工程竣工验收环境检查和器材检查、系统设备安装检验等主要内容。

  一、综合布线系统竣工验收环境检查要求

  ⑴交接间、设备间、工作区土建工程已全部竣工。房屋地面平整、光洁,门的高度和宽度应不妨碍设备和器材的搬运,门锁和钥匙齐全。

  ⑵房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。

  ⑶铺设活动地板的场所,活动地板防静电措施的接地应符合设计要求。

  ⑷交接间、设备间应提供220V单相带地电源插座。

  ⑸交接间、设备间应提供可靠的接地装置,设置接地体时,检查接地电阻值及接地装置应符合设计要求。

  ⑹交接间、设备间的面积、通风及环境温、湿度应符合设计要求。

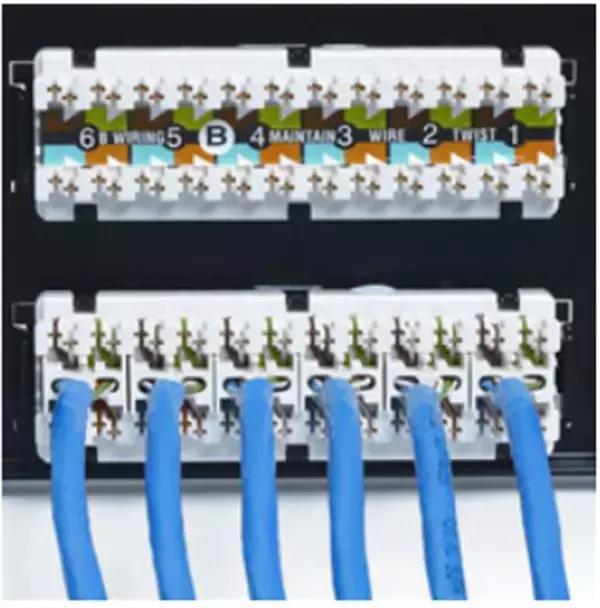

综合布线系统

  二、器材检验一般要求

  ⑴工程所用缆线器材型式、规格、数量、质量在施工前应进行检查,无出厂检验证明材料或与设计不符者不得在工程中使用。特别是使用国外器件,应有出厂检验证明及商检证书。

  ⑵经检验的器材应做好记录,对不合格的器件应单独存放,以备核查与处理。

  ⑶工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。

  ⑷备品、备件及各类资料应齐全。

  三、型材、管材与铁件的检查

  ⑴各种型材的材质、规格、型号应符合设计文件的规定、表面应光滑、平整,不得变形、断裂。预埋金属线槽、过线盒、接线盒及桥架表面涂覆或镀层均匀、完整,不得变形、损坏。

  ⑵管材采用无缝钢管(在潮湿处应用热镀锌钢管,干燥处可用冷镀锌钢管)、硬质聚氯乙烯管时,其管身应光滑、无伤痕,管孔无变形,孔径、壁厚应符合设计要求。

  ⑶管道采用水泥管块时,应按通信管道工程施工及验收中相关规定进行检验。

  ⑷各种铁件的材质、规格均应符合质量标准,不得有歪斜、扭曲、飞刺、断裂或破损。

  ⑸铁件的表面处理和镀层应均匀、完整,表面光洁,无脱落、气泡等缺陷。

  四、缆线的检验要求

  ⑴工程使用的对绞电缆和光缆型式、规格应符合设计的规定和合同要求。

  ⑵电缆所附标志、标签内容应齐全、清晰。

  ⑶电缆外护线套需完整无损,电缆应附有出厂质量检验合格证。如用户要求,应附有本批量电缆的技术指标。

  ⑷电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100m长度,加上工程中所选用的接插件进行抽样测试,并作测试记录。

  ⑸光缆开盘后应先检查光缆外表有无损伤,光缆端头封装是否良好。

  ⑹综合布线系统工程采用光缆时,应检查光缆合格证及检验测试数据,在必要时,可测试光纤衰减和光纤长度时。

  ⑺光纤接插软线(光跳线)检验应符合规定。

  五、接插件的检验要求

  ⑴配线模块和信息插座及其它接插件的部件应完整,检查塑料材质是否满足设计要求。

  ⑵保安单元过压、过流保护各项指标应符合有关规定。

  ⑶光纤插座的连接器使用型式和数量、位置应与设计相符。

  ⑷光纤插座面板应有表示发射(TX)或接收(RX)的明显标志。

  六、机柜、机架的安装要求

  ⑴机柜、机架安装完毕后,垂直偏差度应不大于3mm。机柜、机架安装位置应符合设计要求。

  ⑵机柜、机架上的各种零件不得脱落或碰坏,漆面如有脱落应予以补漆,各种标志应完整、清晰。

  ⑶机柜、机架的安装应牢固,如有抗震要求时,应按施工图的抗震设计进行加固。

  七、电缆桥架及线槽的安装要求

  ⑴桥架及线槽的安装位置应符合施工图规定,左右偏差不应超过50mm;

  ⑵桥架及线槽水平度每米偏差不应超过2mm;

  ⑶垂直桥架及线槽应与地面保持垂直,并无倾斜现象,垂直度偏差不应超过3mm;

  ⑷线槽截断处及两线槽拼接处应平滑、无毛刺;

  ⑸吊架和支架安装应保持垂直,整齐牢固,无歪斜现象;

  ⑹金属桥架及线槽节与节间应接触良好,安装牢固。

  八、配线设备机架安装要求

  ⑴采用下走线方式时,架底位置应与电缆上线孔相对应。

  ⑵各直列垂直倾斜误差不应大于3mm,底座水平误差每㎡不应大于2mm。

  ⑶接线端子各种标志应齐全。

  ⑷交接箱或暗线箱宜暗设在墙体内。预留墙洞安装,箱底高出地面宜为500mm-l000mm。

  安装机柜、机架、配线设备屏蔽层及金属钢管、线槽使用的接地体应符合设计要求,就近接地,并应保持良好的电气连接。

  安装机架面板,架前应留有1.5ml空间,背面离墙距离座大于0.8m,以便于施工。

  壁挂式机框底距地面宜为300mm—800mm。

  九、各类配线部件的安装要求

  各部件应完整,安装就位,标志齐全;⑵安装螺丝必须拧紧,面板应保持在一个平面上。
